1. 总结概括：PCIe事务层的核心功能与机制

PCIe事务层（Transaction Layer）是PCIe协议栈的核心模块，负责高效、可靠地管理设备间的数据传输。其主要功能可概括为以下四大核心机制：

核心机制	核心作用
分拆事务协议	允许请求与响应分离，提升总线利用率（类似“快递异步取件”）。
TLP排序与处理机制	确保数据包的顺序性和优先级（如区分普通文件传输和实时视频流）。
基于信用的流控制	防止接收端缓冲区溢出（类似“银行账户余额控制”）。
数据中毒与完整性检测	检测并标记错误数据，提升系统可靠性（如金融交易中的错误回滚）。

事务层具体负责：

TLP构造与解析：将上层数据封装为事务层包（TLP），或解析接收到的TLP。
资源管理：通过流控制（Flow Control）和虚拟通道（Virtual Channel）管理带宽与服务质量（QoS）。
排序规则：兼容传统PCI/PCI-X设备，同时支持流量类别（Traffic Class）差异化处理。

2. 核心机制的作用与背景分析

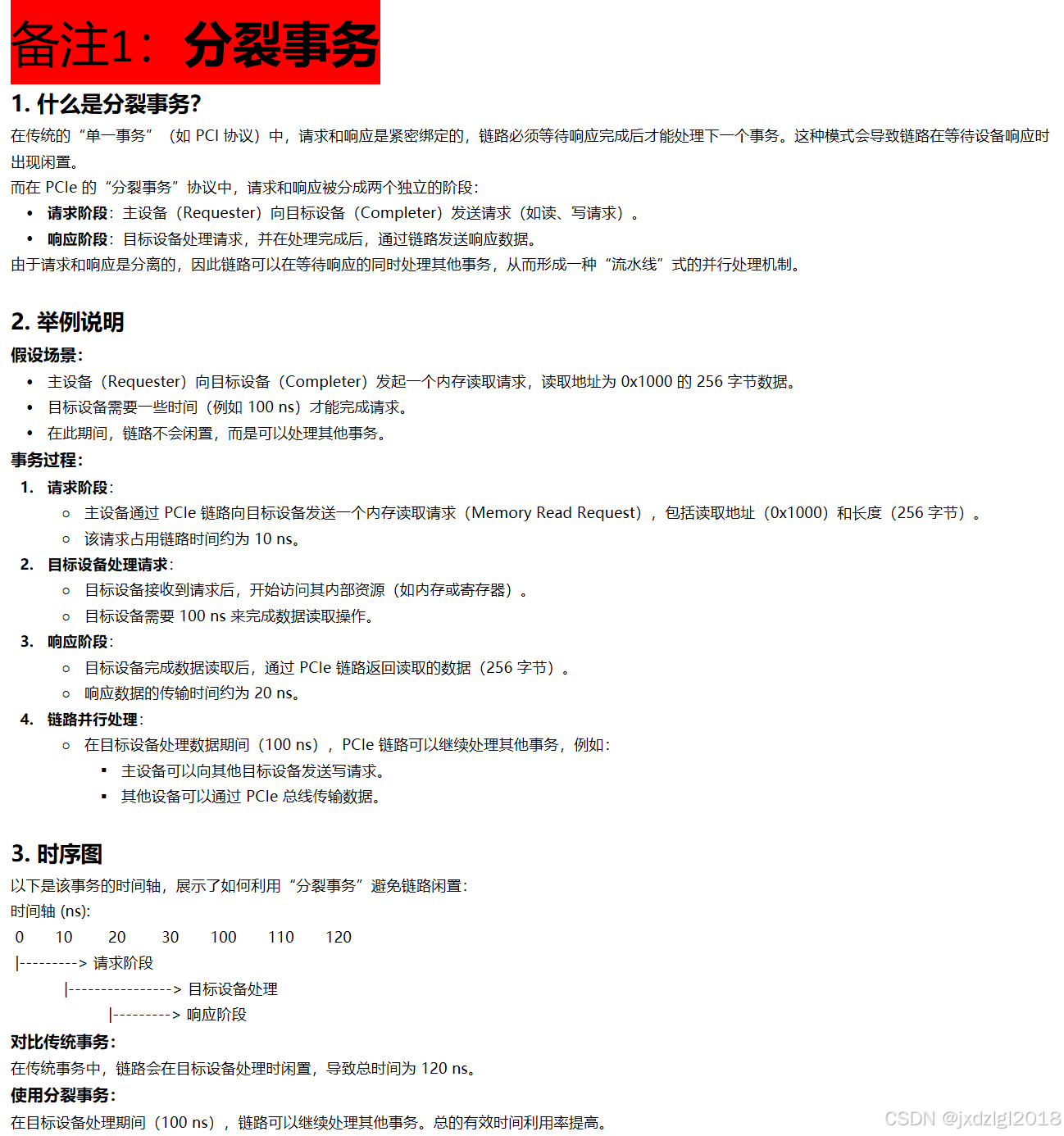

(1) 分拆事务协议（Split-Transaction Protocol）

作用：将事务拆分为**请求（Request）和响应（Completion）**两个独立阶段，允许总线在等待响应时处理其他事务。
背景：传统PCI总线需等待响应完成才能释放资源，导致总线利用率低。PCIe通过拆分事务实现“流水线化”，提升并发性能。
例子：
- 场景：CPU从NVMe SSD读取数据。
- 流程：
  1. CPU发送读请求TLP到SSD（无需等待，继续处理其他任务）。
  2. SSD准备好数据后，通过响应TLP返回数据。
- 优势：总线在SSD准备数据期间可传输其他TLP（如GPU渲染指令）。

(2) TLP排序与处理机制

作用：根据流量类别（Traffic Class, TC）和虚拟通道（Virtual Channel, VC）定义TLP的优先级和传输路径。
背景：多任务场景需保障关键任务（如中断请求）优先处理，避免低优先级任务阻塞系统。
例子：
- 场景：网卡接收数据包（高优先级）与硬盘备份数据（低优先级）同时进行。
- 实现：
  - 网卡TLP标记为TC1（高优先级），硬盘TLP标记为TC0（低优先级）。
  - 事务层根据TC将TLP分配到不同虚拟通道（VC），硬件优先调度高TC的VC。
- 寄存器示例：
  - TC/VC映射寄存器：配置TC与VC的绑定关系（如TC1映射到VC1）。
  - VC仲裁寄存器：设置各VC的调度权重（如VC1采用严格优先级，VC0采用轮询）。

(3) 基于信用的流控制（Credit-Based Flow Control）

作用：接收端通过“信用值”动态通知发送端可发送的数据量，避免缓冲区溢出。
背景：高速传输中接收端可能来不及处理数据，传统ACK/NACK机制延迟过高。
流程：
1. 接收端初始化时向发送端通告信用值（如：可接收8个TLP）。
2. 发送端每发送一个TLP，扣除对应信用值；信用耗尽时暂停发送。
3. 接收端处理完TLP后，通过“信用更新报文”返还信用。
例子：
- 场景：GPU向CPU发送大量计算数据。
- 问题：CPU处理速度慢于GPU发送速度。
- 解决：CPU通过流控制信用限制GPU发送速率。
- 寄存器示例：
  - 流控制信用寄存器：存储各VC的当前信用值（如VC0剩余信用=3）。

(4) 数据中毒与完整性检测

作用：标记传输中损坏的数据（Poisoned TLP），通知上层协议处理错误。
背景：关键领域（如自动驾驶、金融）需确保数据完整性，避免错误传播。
例子：
- 场景：RAID控制器从硬盘读取数据时发生ECC校验错误。
- 处理：
  1. 硬盘返回的TLP中设置“数据中毒”标志（EP=1）。
  2. RAID控制器检测到中毒数据，触发错误恢复机制（如从备份盘读取）。
- 寄存器示例：
  - 错误状态寄存器：记录中毒TLP的来源和类型（如EP位=1表示中毒）。

3. 关键机制示意图

（以下为简化示意图，需结合文字理解）

分拆事务协议流程

发送端：Request TLP → 总线传输 → 接收端处理 → Completion TLP → 发送端
           ↑                                ↓
           └────── 处理其他TLP ←────────┘

流控制信用机制

发送端信用池： [信用值=5] → 发送TLP（信用-1） → [信用值=4]
接收端处理 → 返还信用 → 发送端信用池恢复

4. 总结

PCIe事务层通过分拆事务、信用流控、优先级调度和错误检测机制，实现了高吞吐、低延迟、可靠的数据传输。这些机制的引入源于传统总线的性能瓶颈和可靠性缺陷，通过硬件自动化管理（如信用更新）和灵活配置（如TC/VC映射），满足了现代计算场景的多样化需求。实际开发中，需结合厂商手册配置相关寄存器（如流控制初始化、TC/VC绑定），以优化系统性能。
