VINS 流程

文章目录

流程中的细节

特征点相关

  • 图像特征点提取是通过调用opencv库的goodFeaturesToTrack函数实现
  • 图像间的特征点匹配是通过opencv库的calcOpticalFlowPyrLK函数实现，光流法实现匹配
  • 匹配点的一致性检测是通过opencv库的cv::findFundamentalMat函数实现
  • 特征点检测是每隔2帧进行一次特征点检测
  • 光流跟踪是每一帧都需要进行

关键帧相关

  • 关键帧保存的特征点有：光流跟踪到的特征点和根据图像进行fast角点提取的角点
  • 关键帧会对特征点计算brief描述子，用来回环检测
  • 关键帧中会保存两种位姿 1. 划窗优化后的位姿（四自由度优化使用） 2. 划窗优化后或四自由度优化后再作用drift矩阵后的位姿（显示使用）
  • 如果有回环，记录回环帧对应的序号

四自由度优化

  • 关键帧中必须有回环
  • 并且该关键帧必须是划窗内的第一帧

添加关键帧的条件

  • 初始化必须完成
  • 划窗移动必须移除的是OLD帧
  • 特征点检测的基础上并且满足上一条件，计数为3添加关键帧

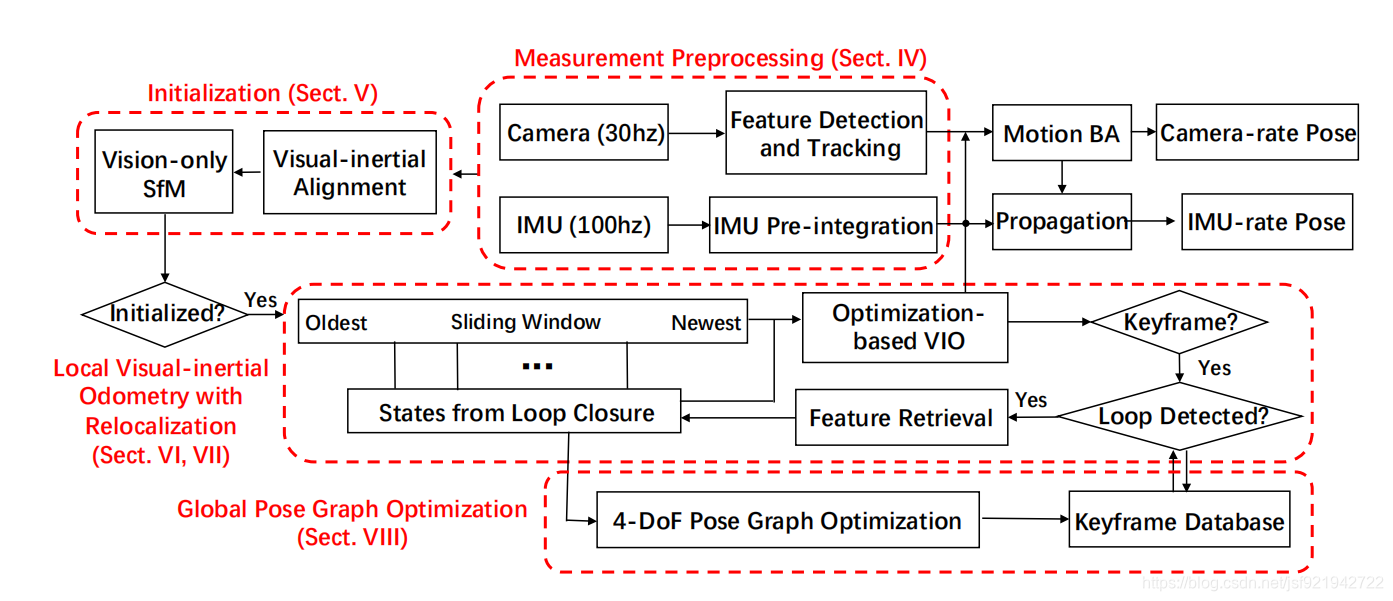

流程图

在这里插入图片描述
