一、电路的连接

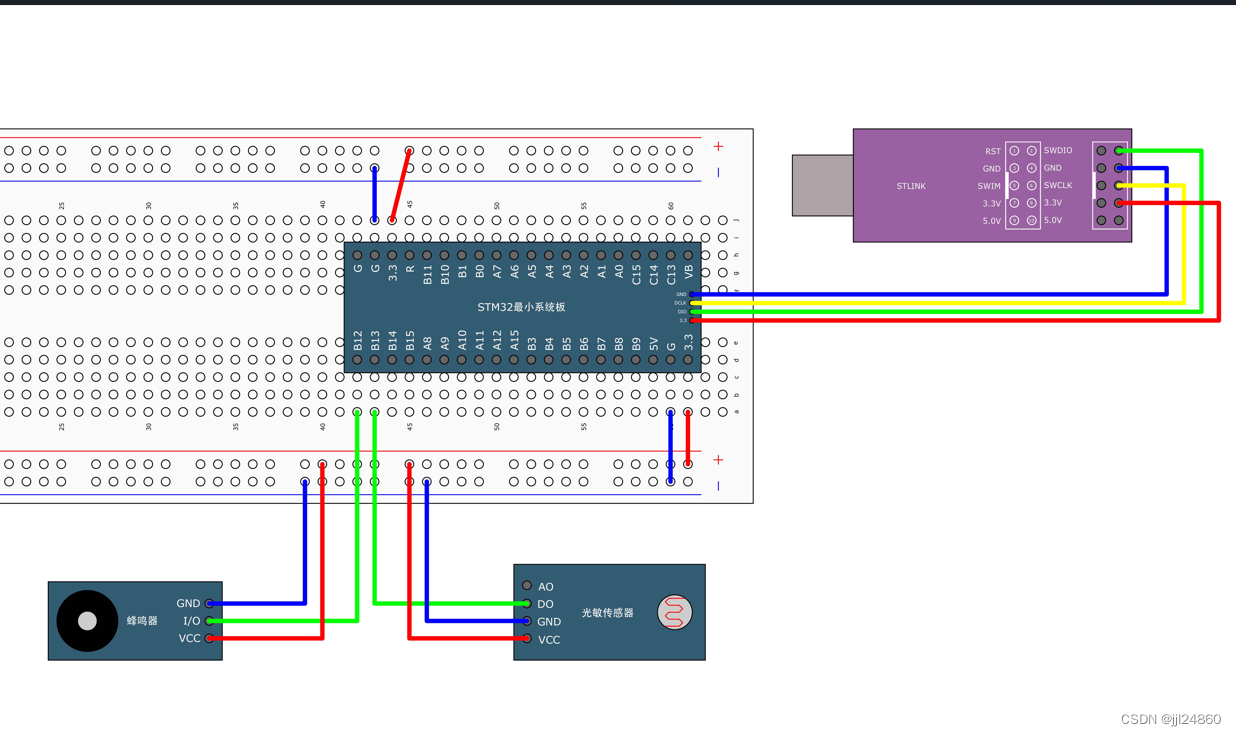

1.原理图

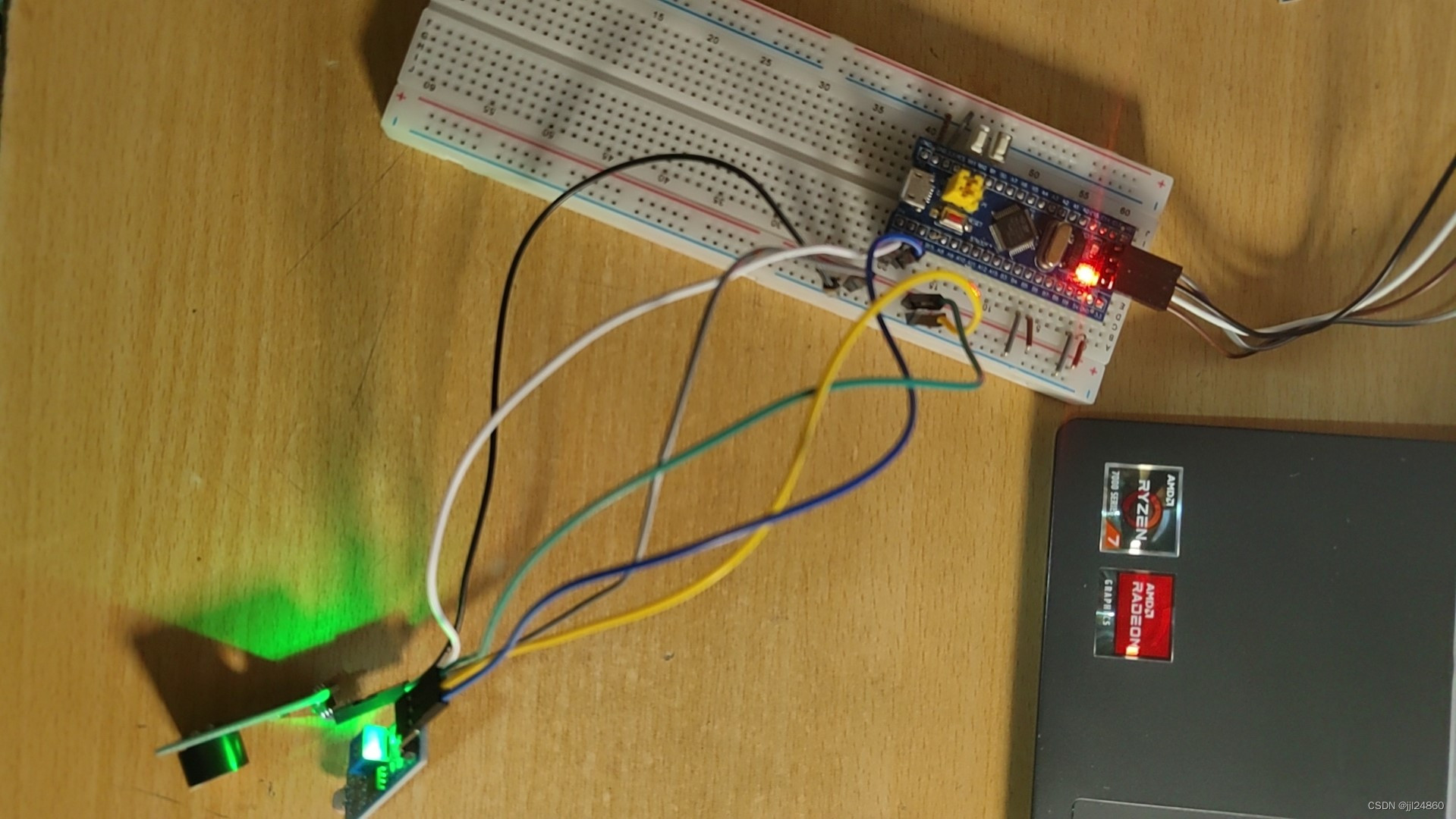

2.实物图

二、代码展示

1.main.c

#include "stm32f10x.h"                  // Device header
#include "Delay.h"
#include "Buzzer.h"
#include "LightSensor.h"


int main(void)
{
	BUZZER_Init();//蜂鸣器的初始化
	Lightsensor_Init();//光敏感应的初始化
	//有东西遮挡时想，没有则不响
	while (1)
	{
		if(LightSensor_Get()==1)
		{
			BUZZER_ON();
		}
		else
		{
			BUZZER_OFF();
		}
	}
}

2.Buzzer.c

#include "stm32f10x.h"                  // Device header
void BUZZER_Init(void)
{
	RCC_APB2PeriphClockCmd(RCC_APB2Periph_GPIOB, ENABLE);

	GPIO_InitTypeDef GPIO_InitStructure;
	GPIO_InitStructure.GPIO_Mode = GPIO_Mode_Out_PP;
	GPIO_InitStructure.GPIO_Pin = GPIO_Pin_12;
	GPIO_InitStructure.GPIO_Speed = GPIO_Speed_50MHz;
	GPIO_Init(GPIOB, &GPIO_InitStructure);

	GPIO_SetBits(GPIOB, GPIO_Pin_12);
}

void BUZZER_ON(void)
{
	GPIO_ResetBits(GPIOB, GPIO_Pin_12);
}

void BUZZER_OFF(void)
{
	GPIO_SetBits(GPIOB, GPIO_Pin_12);
}

void BUZZER_Turn(void)
{
	if (GPIO_ReadOutputDataBit(GPIOB, GPIO_Pin_12) == 0)
	{
		GPIO_SetBits(GPIOB, GPIO_Pin_12);
	}
	else
	{
		GPIO_ResetBits(GPIOB, GPIO_Pin_12);
	}
}

3.Buzzer.h

#ifndef __BUZZER_H
#define __BUZZER_H

void BUZZER_Init(void);
void BUZZER_ON(void);
void BUZZER_OFF(void);
void BUZZER_Turn(void);


#endif

4.LightSensor.c

#include "stm32f10x.h"                  // Device header
void Lightsensor_Init(void)
{
	RCC_APB2PeriphClockCmd(RCC_APB2Periph_GPIOB, ENABLE);

	GPIO_InitTypeDef GPIO_InitStructure;
	GPIO_InitStructure.GPIO_Mode = GPIO_Mode_IPU;
	GPIO_InitStructure.GPIO_Pin = GPIO_Pin_13;
	GPIO_InitStructure.GPIO_Speed = GPIO_Speed_50MHz;
	GPIO_Init(GPIOB, &GPIO_InitStructure);
}

//返回端口值的函数
uint8_t LightSensor_Get(void)
{
	return GPIO_ReadInputDataBit(GPIOB,GPIO_Pin_13);

}

5.LightSensor.h

#ifndef __LIGHT_SENSOR_H
#define __LIGHT_SENSOR_H

void Lightsensor_Init(void);
uint8_t LightSensor_Get(void);

#endif

三、笔记

四个GPIO的读取函数

1.输入

uint8_t GPIO_ReadInputDataBit(GPIO_TypeDef* GPIOx, uint16_t GPIO_Pin);
用来读取输入数据的寄存器某个端口的输入值
uint16_t GPIO_Pin：指定端口
uint8_t：读取按键的高低电平

uint16_t GPIO_ReadInputData(GPIO_TypeDef* GPIOx);
读取整个输入数据寄存器
GPIOx：指定外设
uint16_t ：每一位代表一个端口值

2.输出

uint8_t GPIO_ReadOutputDataBit(GPIO_TypeDef* GPIOx, uint16_t GPIO_Pin);
读取数据寄存器的某一位，一般用于输出模式下，看自己输出的是什么

uint16_t GPIO_ReadOutputData(GPIO_TypeDef* GPIOx);
读取整个输出数据寄存器
