stm32通过按键控制led灯亮灭

一按键基本原理

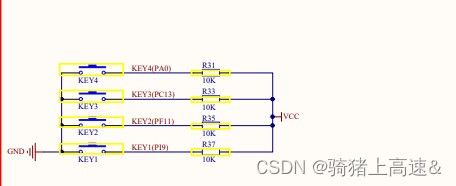

本次实验以KEY4为例，接到PA0管脚，根据原理图可以看出，若设置PA0为输入管脚，那么当按键按下时，PA0将收到来自vcc的高电平信号，所以只需检测PA0口的输入状态，若为高电平则证明按键按下。按键按下的时候执行反转io口电平的函数，即可完成控制灯的亮灭。

二实现过程及代码分析

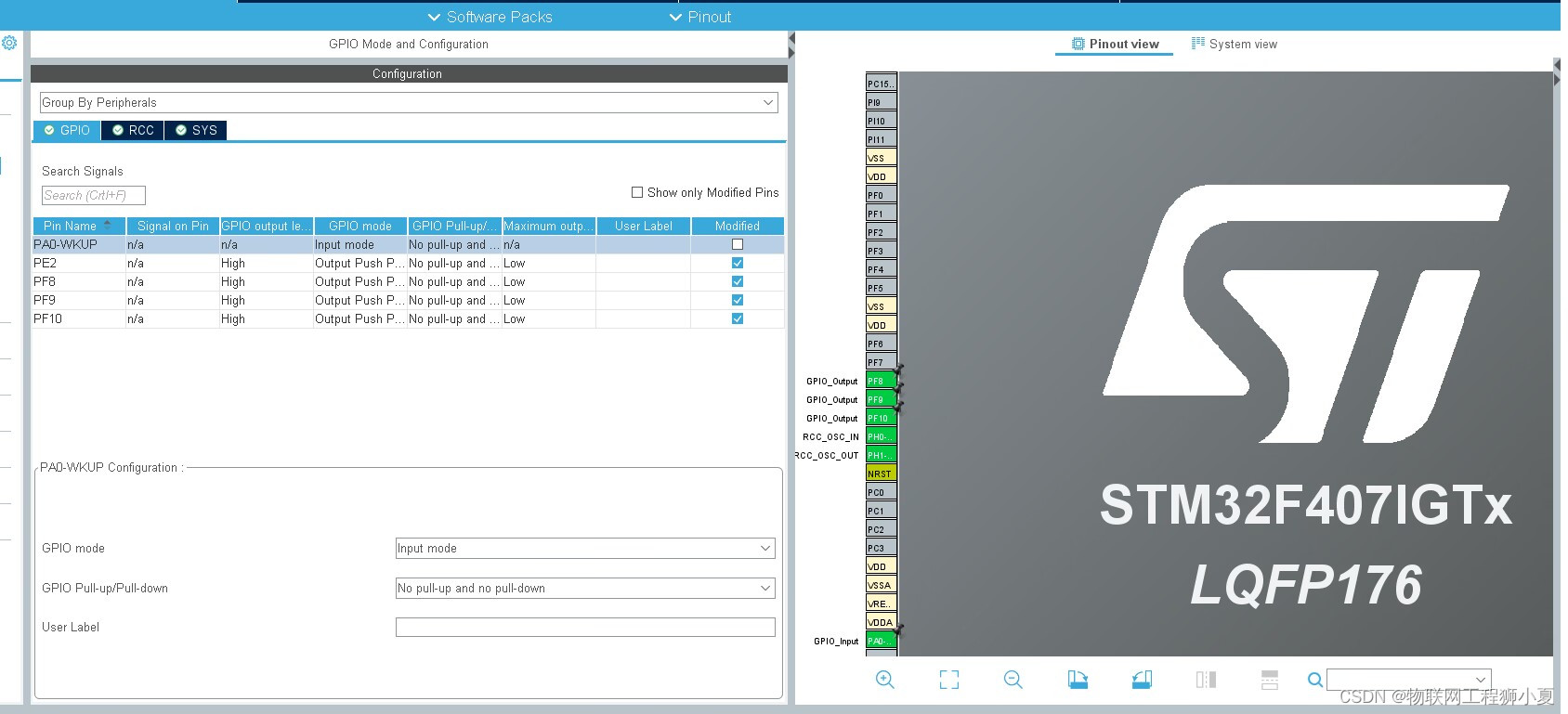

配置如上，配置一个按键io口和四个led灯的io口。代码分析：

void MX_GPIO_Init(void)
{

  GPIO_InitTypeDef GPIO_InitStruct = {0};

  /* GPIO Ports Clock Enable */
  __HAL_RCC_GPIOE_CLK_ENABLE();
  __HAL_RCC_GPIOF_CLK_ENABLE();
  __HAL_RCC_GPIOH_CLK_ENABLE();
  __HAL_RCC_GPIOA_CLK_ENABLE();

  /*Configure GPIO pin Output Level */
  HAL_GPIO_WritePin(GPIOE, GPIO_PIN_2, GPIO_PIN_SET);

  /*Configure GPIO pin Output Level */
  HAL_GPIO_WritePin(GPIOF, GPIO_PIN_8|GPIO_PIN_9|GPIO_PIN_10, GP
