数字图像的模板匹配

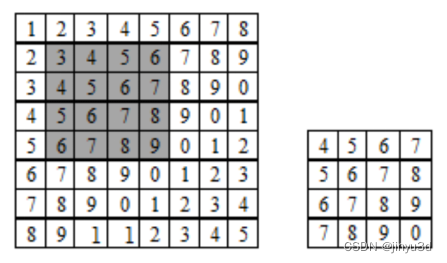

        模板匹配常用于在一幅图像中寻找特定内容的任务中。由于模板图像的尺寸小于待匹配图像的尺寸，同时又需要比较两张图像中的每一个像素的灰度值，因此常采用在待匹配图像中选择与模板相同尺寸的滑动窗口，通过比较滑动窗口与模板的相似程度，判断待匹配图像中是否含有与模板图像相同的内容。



1.基于灰度的模板匹配

        基于灰度匹配的原理是计算模板图像与检测图像之间的像素灰度差值的绝对值综总和（SAD方法）或者平方差总和（SSD方法）。

        首先选择一块ROI(感兴趣区域)作为模板图像,生成基于灰度值的模板;然后将检测图像与模板图像进行粗匹配,在检测图像与模板图像中任选一点,采取隔点搜索的方式计算二者灰度的相似性,这样粗匹配一遍得到粗相关点;接下来进行精匹配,将得到的粗相关点作为中心点,用最小二乘法寻找二者之间的最优匹配点。

2.相关性的模板匹配

        NCC是一种基于统计学计算两组样本数据相关性的算法，其取值范围为[-1, 1]之间，而对图像来说，每个像素点都可以看出是RGB数值，这样整幅图像就可以看成是一个样本数据的集合，如果它有一个子集与另外一个样本数据相互匹配则它的ncc值为1，表示相关性很高，如果是-1则表示完全不相关，基于这个原理，实现图像基于模板匹配识别算法，其中第一步就是要归一化数据。该方法不但能适应光照变化，对小范围的遮挡和缺失也同样适用，同时还适用于聚焦不清的图像和形状变形，因此在实际工程中应用比较广泛。但是，该方法也有其局限性，如果与参考图像相比，检测图像的位移、旋转或者缩放比较大，可能会导致匹配失败。

3.基于形状的模板匹配

        该方法使用边缘特征定位物体，对于很多干扰因素不敏感，如光照和图像的灰度变化，甚至可以支持局部边缘缺失、杂乱场景、噪声、失焦和轻微形变的模型。更进一步说，它甚至可以支持多个模板同步进行搜索。但是，在搜索过程中，如果目标图像发生大的旋转或缩放，则会影响搜索的结果，因此不适用于旋转和缩放比较大的情况。

4.基于组件的模板识别

        形变分为两种，一种是基于目标局部的形变，另一种是由于透视关系而产生的形变。基于形变的模板匹配也是一种基于形状的匹配方法，但不同的是，其返回结果中不仅包括轻微形变的形状、形变的位置和参数，还有描述形变的参数，如旋转角度、缩放倍数等。

        基于形变的模板匹配对于很多干扰因素不敏感，如光照变化、混乱无序、缩放变化等。其适用于多通道图像，对于纹理复杂的图像匹配则不太适用。

5.基于描述符的模板匹配

        基于描述符的模板匹配只能用于有纹理的图像
