基于单片机的LM35温度采集控制系统设计

一、项目概述

本项目设计了一款基于单片机的LM35温度采集控制系统。该系统使用LM35温度传感器实时采集环境温度，当温度低于15°C时，控制电机开始转动。同时，系统通过LCD1602显示当前温度。

二、系统组成

2.1 主要组件

• 主控芯片：单片机（例如8051系列）
• LM35温度传感器：用于温度测量
• LCD1602显示器：用于显示当前温度
• 电机控制电路：用于控制电机的启动和停止
• 运算放大器电路：用于信号处理
• 电源电路：为整个系统提供稳定电源

2.2 控制逻辑

该系统的控制逻辑如下：

1. 系统启动：

   • 启动时，系统初始化并准备读取温度数据。

2. 温度采集：

   • LM35传感器实时采集环境温度，并通过ADC转换为数字信号。

3. 温度判断：

   • 如果温度低于15°C，系统控制电机开始转动。

4. 数据显示：

   • 当前温度通过LCD1602实时显示。

三、硬件设计

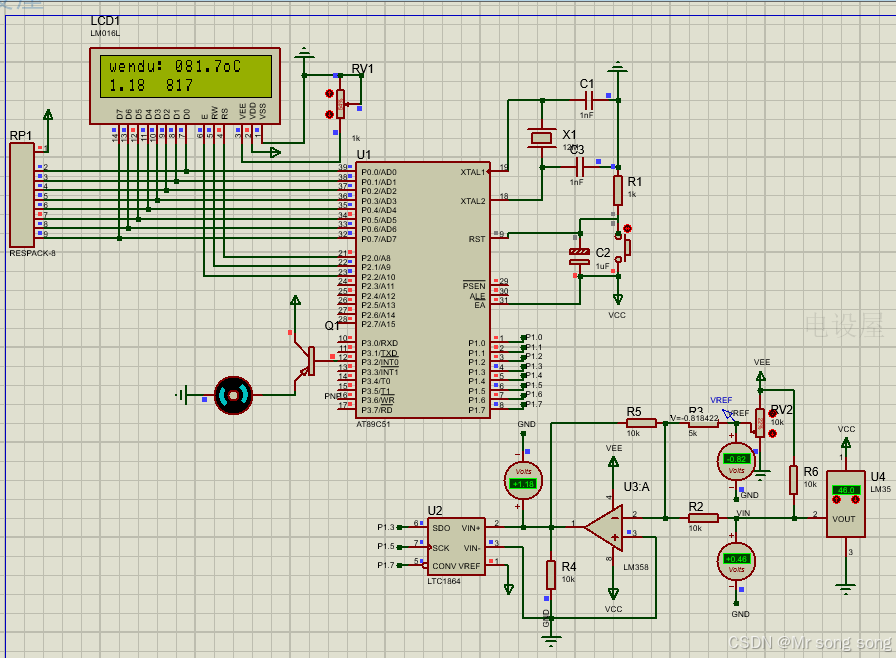

3.1 电路设计

电路图展示了系统的主要组件及其连接关系，包括：

• 单片机电路：主控芯片与各个模块的连接。
• LM35温度传感器电路：用于读取温度数据。
• LCD1602显示电路：显示当前温度。
• 电机控制电路：通过继电器或晶体管控制电机的启停。
• 信号处理电路：使用运算放大器对温度信号进行处理。
• 电源电路：提供稳定的电源。

3.2 关键连接

• 电源管理：

  • 确保系统稳定工作，通常使用适当的电源模块。

• 传感器接口：

  • LM35通过模拟引脚连接到MCU，实时读取温度数据。

四、软件设计

4.1 软件架构

软件部分主要包括以下几个模块：

• 初始化模块：配置系统参数，初始化各个外设。
• 温度采集模块：读取LM35传感器的数据并进行ADC转换。
• 温度判断模块：判断温度是否低于设定值（15°C），控制电机状态。
• 显示模块：在LCD上显示当前温度。

4.2 主要功能实现

1. 系统初始化：

   • 启动时初始化各个模块，并显示初始状态。

2. 温度采集：

   • 实时读取LM35传感器数据，转换为数字信号，并显示在LCD上。

3. 温度判断：

   • 如果温度低于15°C，控制电机转动；否则，保持电机停止。

4. 数据显示：

   • 当前温度通过LCD1602实时显示。

五、流程图

graph TD
    A[系统启动] --> B[初始化各模块]
    B --> C[读取LM35温度数据]
    C --> D{温度判断}
    D -->|低于15°C| E[启动电机]
    D -->|高于15°C| F[停止电机]
    E --> C
    F --> C
    C --> G[更新LCD显示]
    G --> C

六、结论

本设计的基于单片机的LM35温度采集控制系统，能够实时监测环境温度，并在温度低于设定值时控制电机的启停，具备良好的实用性和可靠性。后续可根据需求进行功能扩展，例如增加温度报警功能或数据记录功能，以提升系统的智能化水平。
