Spring状态机的核心在于状态变迁和事件驱动，它强调的是系统当前所处的状态，并且关注于系统如何根据接收到的外部事件或内部条件进行状态转变。

在日常开发系统中经常会涉及到一些状态管理的场景，典型的如订单场景，订单从创建到最终完成或取消，通常会经历多个状态的转换，那么如何高效地管理这些状态流转，并在系统中灵活地扩展状态和行为呢？Spring状态机可以很好的帮助解决我们的实际问题。

1、认识Spring状态机

Spring状态机（称为Spring State Machine）是一种可以管理状态、事件之间的关系，以及他们之间的转换。这是一个专门为应用程序中的状态管理和状态转换提供支持的框架。它简化了事物对象在不同状态下，不同事件转化的代码管理，让其代码变得更加清晰明了。

在我们的日常生活中电梯是我们非常熟悉的老伙计，电梯有停止、运行、开门、关门等状态。如果我们按了某一层按了电梯按钮（事件），电梯会进入运行状态，并且运行到目标楼层，然后停止并开门等一系列的动作。类比电梯的运行，Spring的状态机也是在有限个状态以及这些状态之间的转移和动作等行为，Spring状态机的核心概念：

（1）状态 (State)：定义系统可以存在的各个状态，如电梯的不同阶段(停止、运行、开门、关门)。

（2）事件(Event)：触发状态变迁的动作或条件，如用户点击“5f”按钮触发电梯的运行事件。

（3）转换(Transition)：定义了在特定状态下接收到特定事件时，如何从一个状态迁移到另一个状态。

（4）动作(Action)：可以在状态变迁前后执行的操作，如状态切换时更新数据库记录、发送通知邮件等。

Spring状态机的核心在于状态变迁和事件驱动，它强调的是系统当前所处的状态，并且关注于系统如何根据接收到的外部事件或内部条件进行状态转变。

2、实战Spring状态机

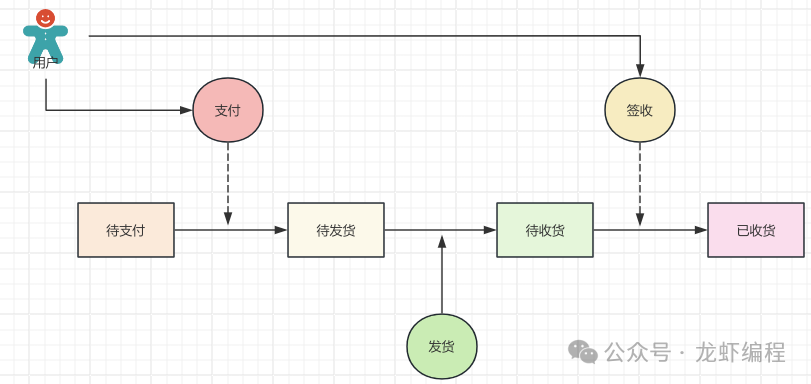

我们以典型的电商场景下的订单状态为例，介绍Spring状态机如何实现订单状态的高效管理，订单的状态流转图如下所示：

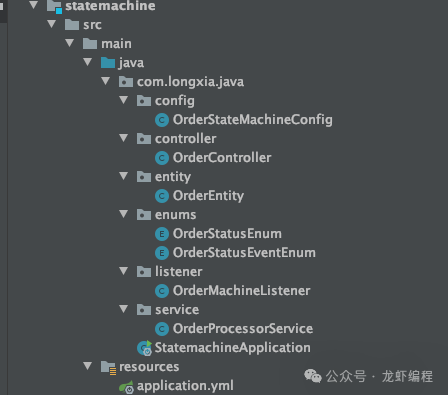

项目的基础结构图如下所示：

（1）添加的spring状态机依赖

<dependency>
    <groupId>org.springframework.statemachine</groupId>
    <artifactId>spring-statemachine-starter</artifactId>
    <version>2.5.1</version>
</dependenc

（2）定义订单的状态

@Getter
@AllArgsConstructor
public enum OrderStatusEnum {
    WAIT_PAY(0, "待支付"),
    WAIT_DELIVER(1, "待发货"),
    WAIT_RECEIVE(2, "待收货"),
    RECEIVED(3, "已收货");


    private Integer code;
    private String msg;
}

（3）定义订单的事件

@Getter
@AllArgsConstructor
public enum OrderStatusEventEnum {
    ORDER(1, "用户下单"),
    PAY(2, "用户支付"),
    DELIVER(3, "仓库发货"),
    RECEIVE(4, "用户收货")
    ;
    private final Integer code;
    private final String msg;
}

（4）定义订单状态的流转和初始化

@Configurable
@EnableStateMachine(name ="orderStateMachine")    //name的作用是给状态机制命名，用于区分不同的状态机
public class OrderStateMachineConfig extends StateMachineConfigurerAdapter<OrderStatusEnum, OrderStatusEventEnum> {


    /**
     * 初始化
     *
     */
    @Override
    public void configure(StateMachineStateConfigurer<OrderStatusEnum, OrderStatusEventEnum> states) throws Exception {
       states.withStates()
                .initial(OrderStatusEnum.WAIT_PAY)   //初始化订单的状态
                .states(EnumSet.allOf(OrderStatusEnum.class));    //列举订单所有的预设状态
    }


    /**
     * 配置订单状态的流转和触发事件
     *
     */
    @Override
    public void configure(StateMachineTransitionConfigurer<OrderStatusEnum, OrderStatusEventEnum> transitions) throws Exception {
        transitions
                // 通过支付事件  将订单从待支付 -> 待发货状态（支付成功）
                .withExternal().source(OrderStatusEnum.WAIT_PAY).target(OrderStatusEnum.WAIT_DELIVER).event(OrderStatusEventEnum.PAY)
                .and()
                // 通过发货事件  已支将订单从待发货 -> 待收货状态
                .withExternal().source(OrderStatusEnum.WAIT_DELIVER).target(OrderStatusEnum.WAIT_RECEIVE).event(OrderStatusEventEnum.DELIVER)
                .and()
                // 通过用户接收事件 将订单从待收货 -> 已收货状态
                .withExternal().source(OrderStatusEnum.WAIT_RECEIVE).target(OrderStatusEnum.RECEIVED).event(OrderStatusEventEnum.RECEIVE);
    }
}

通过上面的配置就可以实现订单状态直接的转换，主要用于说明订单的状态和事件的绑定关系，并且指明了订单状态如何流转的（原始状态是什么，目标的状态是什么，通过什么事件触发）。

（5）定义监听

订单的节点已经定义，那么每个节点是如何工作的呢？此时需要配置监听，用于实现当状态发生变化的时候需要完成什么动作。

@Slf4j
@Component
@WithStateMachine(name = "orderStateMachine")
public class OrderMachineListener {


    @OnTransition(source = "WAIT_PAY", target = "WAIT_DELIVER")
    public void pay(Message<OrderStatusEventEnum> message) {
        // 获取消息头中的order对象
        OrderEntity entity = message.getHeaders().get("order", OrderEntity.class);
        entity.setStatus(OrderStatusEnum.WAIT_DELIVER.getCode());
        System.out.println("orderMachine   WAIT_PAY----> WAIT_DELIVER");
    }


    @OnTransition(source = "WAIT_DELIVER", target = "WAIT_RECEIVE")
    public void delivery(Message<OrderStatusEventEnum> message) {
        // 获取消息头中的order对象
        OrderEntity entity = message.getHeaders().get("order", OrderEntity.class);
        entity.setStatus(OrderStatusEnum.WAIT_DELIVER.getCode());
        System.out.println("orderMachine   WAIT_DELIVER----> WAIT_RECEIVE");
    }


    @OnTransition(source = "WAIT_RECEIVE", target = "RECEIVED")
    public void received(Message<OrderStatusEventEnum> message) {
        // 获取消息头中的order对象
        OrderEntity entity = message.getHeaders().get("order", OrderEntity.class);
        entity.setStatus(OrderStatusEnum.WAIT_DELIVER.getCode());
        System.out.println("orderMachine   WAIT_RECEIVE----> RECEIVED");
    }
}

（6）触发状态机的工作

订单状态机整个生命周期的状态定义完成、订单的状态发生了转换后需要执行的行为也定义完成，那么如何触发整个链路工作呢？此时就需要加入触发的入口：

@Component
@Slf4j
public class OrderProcessorService {


    @Resource
    private StateMachine<OrderStatusEnum, OrderStatusEventEnum> orderStatusMachine;


    public Boolean process(OrderEntity order, OrderStatusEventEnum event) {
        orderStatusMachine.start();
        //订单的对象封装到message中
        Message<OrderStatusEventEnum> message = MessageBuilder.withPayload(event).
                setHeader("order",order).
                build();
        //使用状态机发送这个消息
        return this.touchEvent(message);
    }




    private boolean touchEvent(Message<OrderStatusEventEnum> message) {
        OrderEntity order = (OrderEntity)message.getHeaders().get("order");
        System.out.println("订单的信息 orderId=" + (Objects.nonNull(order) ? order.getId() : "-"));
        return orderStatusMachine.sendEvent(message);
    }
}

sendEvent(message)是十分关键的，因为在这里只要输入什么样的事件，那么它就按照预先设定的规则触发状态的流转，并执行监听中方法。

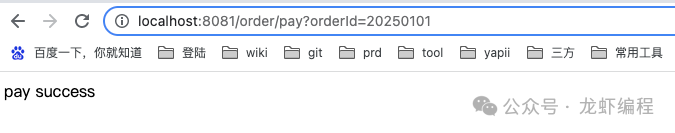

（7）测试Conrtoller

@RestController
@RequestMapping("/order")
public class OrderController {
    @Resource
    private OrderProcessorService orderProcessorService;

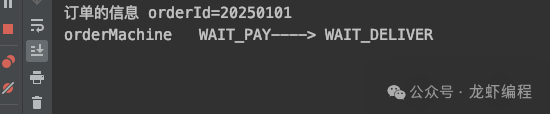

    @GetMapping("/pay")
    public String pay(Integer orderId) {


        OrderEntity order = new OrderEntity();
        order.setId(orderId);
        order.setStatus(OrderStatusEnum.WAIT_PAY.getCode());
        orderProcessorService.process(order, OrderStatusEventEnum.PAY);
        return "pay success";
    }

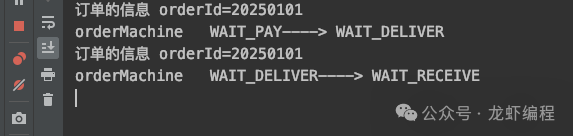

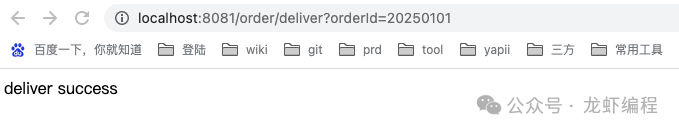

    @GetMapping("/deliver")
    public String deliver(Integer orderId) {


        OrderEntity order = new OrderEntity();
        order.setId(orderId);
        order.setStatus(OrderStatusEnum.WAIT_DELIVER.getCode());
        orderProcessorService.process(order, OrderStatusEventEnum.DELIVER);
        return "deliver success";
    }

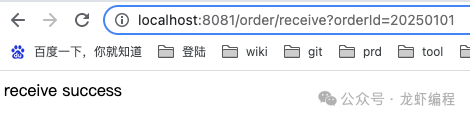

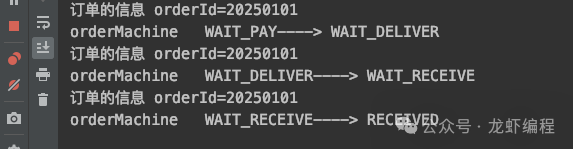

    @GetMapping("/receive")
    public String receive(Integer orderId) {


        OrderEntity order = new OrderEntity();
        order.setId(orderId);
        order.setStatus(OrderStatusEnum.WAIT_RECEIVE.getCode());
        orderProcessorService.process(order, OrderStatusEventEnum.RECEIVE);
        return "receive success";
    }
}
