可持续PCB布局的可维修与可回收设计：延伸产品生命周期

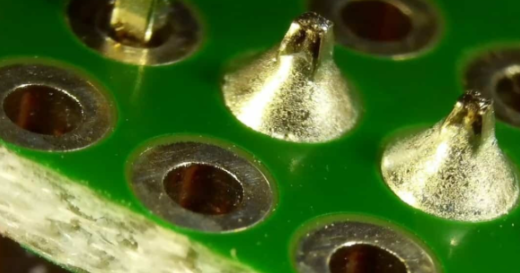

可持续 PCB 布局的核心目标之一是 “延伸产品生命周期”—— 通过可维修设计减少设备因局部故障导致的整体报废，通过可回收设计提升报废后材料的分离效率，从 “一次性使用” 转向 “循环利用”。与传统布局 “维修困难、回收性差”（维修成本超设备价值 50%、回收利用率＜30%）相比，可持续布局通过预留维修空间、模块化设计、材料集中化布局，可使设备维修成本降低 40%，回收利用率提升至 60% 以上。今天，我们解析可持续 PCB 布局的可维修设计与可回收设计策略，结合实际案例帮你掌握如何通过布局延伸产品生命周期。

一、可维修设计：降低维修难度，减少整体报废

设备维修成本与 PCB 布局直接相关 —— 维修空间不足、元件布局密集导致维修时间增加（平均增加 1 倍），进而使维修成本上升，最终因 “维修不划算” 导致设备整体报废。可持续布局需通过 “预留维修空间、模块化设计、标识清晰化” 降低维修难度，提升维修可行性。

1. 预留维修空间：确保工具操作可行性

维修过程中需使用电烙铁（头部直径≥1mm）、吸锡器等工具，布局时需为易损元件（如连接器、电容、LED）预留足够操作空间，避免因空间狭小导致维修时损坏周边元件：

• 易损元件间距：连接器、电解电容等易损元件周围预留≥3mm 操作空间（电烙铁头部直径约 1.5mm，需额外预留 1.5mm 安全距离），例如某工业控制 PCB 的电解电容（直径 5mm）传统布局间距仅 2mm，维修时需先拆卸周边 2 个电阻；预留 3mm 间距后，可直接拆卸电容，维修时间从 30 分钟缩短至 10 分钟；

• 测试点预留：每个功能模块（电源、信号、接口）预留独立测试点（直径≥0.8mm，间距≥1.5mm），便于维修时测量电压、信号，避免拆卸元件测试。某消费电子 PCB 传统无测试点，维修时需焊接导线测量；预留测试点后，测量时间从 20 分钟缩短至 5 分钟，且无损坏周边元件的风险。

2. 模块化设计：实现 “局部更换” 而非整体报废

将 PCB 按功能划分为独立模块（如电源模块、信号处理模块、接口模块），模块间通过标准化连接器连接，而非直接焊接，使故障模块可单独更换，避免整体报废：

• 模块划分原则：按 “故障概率 - 功能独立性” 划分，故障概率高的模块（如电源模块，故障率约 15%）、功能独立的模块（如 USB 接口模块）优先独立；

• 连接器选择：模块间采用插拔式连接器（如板对板连接器、针座连接器），避免焊接固定，更换时无需拆卸整个 PCB。某智能家居设备的电源模块传统焊接在主板上，故障时需更换整个主板（成本 50 元）；模块化布局后，电源模块通过连接器连接，更换成本仅 15 元，维修成本降低 70%，同时主板可重复使用。

3. 标识与布局清晰化：缩短故障定位时间

维修效率的关键是 “快速定位故障”，布局时需通过清晰标识与有序布局减少定位时间：

• 元件标识：在易损元件（如电容、电阻、连接器）旁标注元件型号、参数（如 “C1 100μF/16V”“J1 USB Type-C”），避免维修时需查阅图纸；

• 功能分区标识：在 PCB 上用丝印划分功能区域（如 “电源区”“信号区”“接口区”），并标注故障排查流程（如 “电源故障先测 TP1 电压”）。某医疗设备 PCB 传统无标识，维修时定位故障需 1 小时；添加标识后，定位时间缩短至 20 分钟，维修效率提升 200%。

二、可回收设计：提升材料分离效率，减少资源浪费

PCB 报废后包含金属（铜、金、银，占比约 20%）、基材（FR-4，占比约 70%）、其他材料（阻焊剂、连接器塑料，占比约 10%），传统布局因材料混合分布（如铜线路分散、金属与塑料混合），导致分离效率低（金属分离率＜40%），资源浪费严重。可持续布局通过 “金属集中化、材料分类布局、避免混合连接” 提升分离效率，使金属分离率提升至 80% 以上。

1. 金属集中化布局：便于批量分离

将 PCB 上的金属部件（铜厚≥2oz 的电源线路、散热盘、连接器金属引脚）集中在特定区域，避免分散分布，减少分离时的筛选难度：

• 铜线路集中：电源线路（2-4oz 铜厚）集中在 PCB 一侧，信号线路（1oz 铜厚）集中在另一侧，报废后可按区域剥离不同厚度的铜层，铜分离效率从 40% 提升至 75%；

• 金属连接器集中：将 USB、HDMI 等带金属引脚的连接器集中在 PCB 边缘，报废后可先批量拆卸连接器（通过剪切边缘），再分离其他金属，连接器金属回收率从 50% 提升至 90%。某消费电子 PCB 传统将连接器分散布局，金属分离需逐个拆卸；集中布局后，可批量剪切边缘连接器，分离时间缩短 60%，金属回收率提升 40%。

2. 材料分类布局：减少混合污染

PCB 上的不同材料（金属、FR-4 基材、塑料连接器、阻焊剂）需分类布局，避免相互包裹导致分离困难，同时减少分离过程中的材料污染：

• 塑料与金属隔离：塑料连接器（如外壳、针座塑料部分）与金属线路保持≥1mm 间距，避免分离时塑料残留金属碎屑，或金属污染塑料；

• 阻焊剂局部覆盖：仅在需要绝缘的线路区域涂覆阻焊剂，金属散热盘、连接器引脚区域不涂覆，避免阻焊剂影响金属分离（阻焊剂需化学处理去除，会增加分离成本）。某工业 PCB 传统全板涂覆阻焊剂，金属分离前需化学处理（成本增加 20%）；局部覆盖后，无需处理即可分离金属，成本降低 15%，金属纯度提升至 99%（传统为 95%）。

3. 避免不可拆解连接：简化分离流程

传统布局中，金属与基材、塑料与金属常采用不可拆解连接（如焊接、一体注塑），导致分离时需破坏材料（如高温熔化塑料，导致金属氧化），降低材料利用率。可持续布局需避免此类连接：

• 金属与基材：采用 “压合而非焊接” 的铜箔连接（符合 PCB 制造标准），分离时可通过机械剥离（而非化学腐蚀），基材损伤率从 50% 降至 10%，基材可回收再利用；

• 塑料与金属：连接器采用 “卡扣式而非焊接” 连接，分离时可直接拆卸塑料外壳，金属引脚无损伤，塑料回收率从 30% 提升至 60%。某服务器 PCB 的塑料连接器传统焊接在金属引脚上，分离时需高温熔化塑料，金属引脚氧化率达 30%；卡扣式连接后，塑料可直接拆卸，金属氧化率降至 5%，两者均可回收利用。

​可持续 PCB 布局的可维修与可回收设计，是通过 “降低维修难度、提升分离效率” 延伸产品生命周期，减少资源浪费，是可持续理念从 “设计” 到 “循环” 的关键落地环节。
