如果您正在设计印刷电路板（PCB）并想知道如何为您的项目计算正确的走线宽度（以密耳为单位），那么您来对地方了。无论您是使用以密耳为单位的 PCB 走线宽度计算器、尝试计算电流走线宽度，还是遵循 IPC-2221 走线宽度指南等标准，本指南都能满足您的需求。

为什么PCB走线宽度在您的设计中很重要

走线宽度是 PCB 设计中的关键因素。它决定了走线可以在不过热的情况下承载多少电流，确保电压降最小化，并有助于保持信号完整性。如果走线太窄，可能会过热，导致潜在的损坏或故障。如果走线太宽，就会浪费宝贵的电路板空间。正确（通常以密耳（1 密耳 = 0.001 英寸）为单位））对于性能和安全性至关重要。

在本指南中，我们将分解计算迹线宽度的过程，探索可以提供帮助的工具和标准，并为不同场景提供可行的提示。最后，您将清楚地了解如何根据您的特定需求设计迹线。

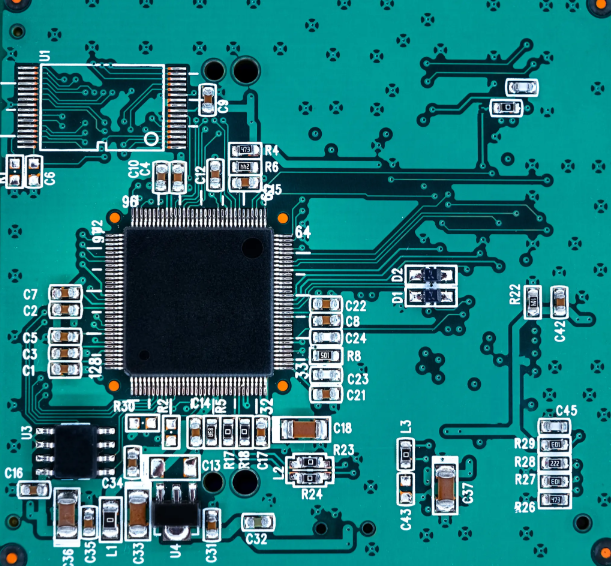

不同宽度的 PCB 走线的特写，用于电流容量。

什么是 PCB 走线宽度，为什么要以密耳为单位计算？

PCB走线宽度是指电路板上在组件之间传输电信号或电源的铜路径的宽度。这些走线通常以密耳为单位进行测量，这是电子行业常用的精度单位。以密耳为单位计算走线宽度可确保走线能够处理预期的电流，而不会过热或导致过大的电压降。

走线的宽度直接影响其载流能力和电阻。较宽的走线可以承载更多的电流和更小的电阻，而较窄的走线更适合低电流信号，但如果过载则存在过热的风险。IPC-2221 等标准提供了根据电流、温升和铜厚度计算适当宽度的指南。

了解基础知识：影响走线宽度的因素

在开始计算之前，让我们先看看影响迹线宽度的关键因素：

电流（安培）：走线需要承载的电流量。更高的电流需要更宽的走线以防止过热。
温升：迹线可接受的温度升高（通常为 10°C、20°C 或 30°C）。较低的温升意味着更宽的迹线。
铜厚度：以盎司每平方英尺（oz/ft2）为单位测量，通常为 1 盎司或 2 盎司。较厚的铜可以在相同宽度下承载更多电流。
层位置：内部走线（多层板内部）散热效率不如外部走线，通常需要更宽的尺寸。
电压水平：虽然电压本身不会直接影响走线宽度，但它通常与基于功率要求的电流消耗（例如，5V 的走线宽度或 12V 系统的走线宽度）相关。

了解这些因素是准确走线宽度计算的基础，无论您是手动计算还是使用 PCB 走线宽度计算器（以密耳为单位）。

计算电流走线宽度的分步指南

让我们通过计算电流走线宽度的实际步骤。我们将使用广泛接受的 IPC-2221 走线宽度标准作为参考，它提供了用于确定走线尺寸的公式和图表。

第 1 步：确定当前需求

首先，确定走线将承载的最大电流。例如，如果您正在为消耗 5 安培的 2V 电路设计电源线，请注意此值。如果您不确定，请使用欧姆定律（I = V/R）或功率公式（I = P/V）计算电流。对于为 12W 设备供电的 24V 系统，电流为 24W / 12V = 2A。

第 2 步：设置可接受的温升

确定您的设计可以接受多少温升。一般应用的常见选择是 10°C，因为它可以保持电路板凉爽和安全。对于高功率设计，您可能会接受 20°C 或 30°C 的升高，但这可能会影响组件的使用寿命。

第 3 步：了解您的铜厚度

检查 PCB 的铜重量，标准板通常为 1 盎司/英尺2（约 1.4 密耳厚），对于更高的电流需求，通常为 2 盎司/英尺2。较厚的铜允许在相同的电流下使用更窄的走线。

第 4 步：使用 IPC-2221 指南或计算器

IPC-2221 走线宽度标准提供了一个公式和图表来找到所需的宽度。外部迹线的基本公式源自经验数据，手动计算可能很复杂。相反，许多设计师使用在线工具来快速获得结果。

举个实际例子，假设您有一个 1 盎司的铜走线，外层承载 2A，温升为 10°C。使用可靠的 PCB 走线宽度计算器（以密耳为单位），结果可能约为 50 密耳（0.05 英寸）。对于内层，由于散热较差，宽度可能会增加到 70 密耳。

PCB走线宽度计算器界面显示电流和铜厚度的输入。

第 5 步：验证压降和功率损耗

计算宽度后，检查走线长度，确保压降和功率损耗是可以接受的。走线的电阻（R）由 R = ρ * （L / （W * T））给出，其中 ρ 是铜电阻率（约 0.67 μΩ·英寸），L 是长度，W 是宽度，T 是厚度。对于 50 密耳宽、1 盎司、5 英寸长的走线，电阻很低，但较长的走线可能需要更宽的尺寸。

实际示例：5V 和 12V 系统的走线宽度

让我们将这些步骤应用于常见场景，例如设计 5V 走线宽度和 12V 系统走线宽度的走线。电压并不直接决定走线宽度，但它通过电源要求与电流联系在一起。

示例 1：1A 时 5V 的走线宽度

对于电流为 1A 的 5V 电路（适用于微控制器或传感器），使用 1 盎司铜和 10°C 上升，外部走线可能需要大约 25 密耳宽。这确保了短距离（例如 2-3 英寸）内的最小热和压降。

示例 2：12V 在 3A 时的走线宽度

对于消耗 12A 电流的 3V 系统（如 LED 灯条或电机驱动器），相同的 1 盎司铜和 10°C 上升可能需要大约 75 密耳的外部走线宽度。如果走线是内部的或更长的，您可以将其提高到 100 密耳或切换到 2 盎司铜以将宽度减小到 40-50 密耳。

这些示例显示了电流（而不是电压）如何驱动计算，但电压通常有助于根据功率需求估算电流。

使用以密耳为单位的 PCB 走线宽度计算器

手动计算走线宽度可能非常耗时，尤其是对于复杂的设计。以密耳为单位的 PCB 走线宽度计算器通过根据 IPC 标准自动执行数学计算来简化流程。以下是如何有效地使用一个：

输入电流（例如，2A）。
选择铜厚度（例如，1 盎司）。
选择温升（例如，10°C）。
指定跟踪是内部跟踪还是外部跟踪。
查看以密耳为单位的输出宽度，并根据需要进行调整，以确保空间或安全性。

有许多免费的在线工具遵循 IPC-2221 走线宽度指南，确保大多数标准设计获得准确的结果。始终根据您的特定设计约束（例如电路板材料或环境温度）仔细检查结果。

高级注意事项：超越基本计算

虽然上述步骤涵盖了大多数设计，但高级项目可能需要额外的考虑：

高频信号：对于射频或高速数字信号，走线宽度也会影响阻抗（射频通常为 50 欧姆）。将阻抗计算器与电流容量工具一起使用。
热管理：如果您的电路板在高温环境中运行，请降低可接受的温升或添加散热过孔。
空间限制：如果电路板空间紧张，请考虑使用较厚的铜或多层来减少走线宽度，同时保持电流容量。

计算走线宽度时要避免的常见错误

即使是有经验的设计师也会犯错误。以下是需要注意的陷阱：

忽略图层位置：由于散热有限，内部走线需要比外部走线更宽。
忽视压降：大电流的长走线会显着降低电压，从而影响性能。
使用不正确的铜重量：确认电路板的实际铜厚度，因为假设可能会导致走线尺寸过小。
忽视温升：选择过高的温升会缩短 PCB 的使用寿命。

在 PCB 设计中优化走线宽度的技巧

以下是一些实用技巧，可确保您的走线宽度计算导致成功的设计：

始终留出安全裕度。如果计算器建议 50 密耳，请考虑使用 55-60 密耳以增加可靠性。
在电源元件附近使用更宽的走线来处理瞬态电流尖峰。
对于混合信号设计，将大电流功率走线与敏感信号走线分开，以避免干扰。
如果可能，请使用热分析工具模拟您的设计，特别是对于高功率应用。

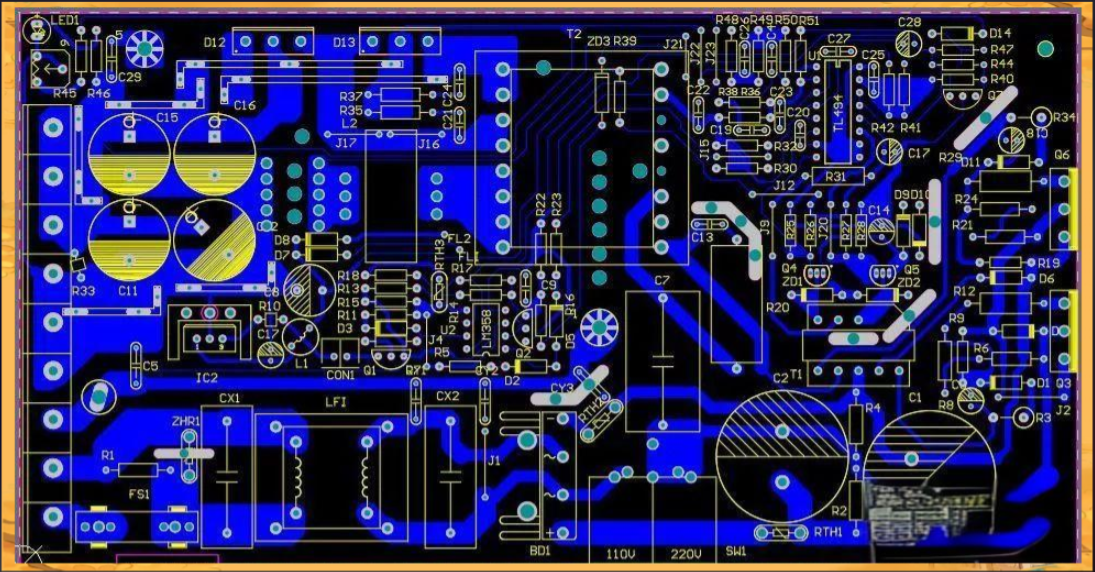

PCB布局，优化了电源元件的走线宽度。

计算 PCB 走线宽度（以密耳为单位）是任何电子设计人员的一项基本技能。通过遵循 IPC-2221 走线宽度指南等标准并使用 PCB 走线宽度计算器（以密耳为单位）等工具，您可以确保走线对于任何电流负载都是安全高效的。无论您是在处理 5V 微控制器项目的走线宽度还是 12V 电源的走线宽度，计算电流走线宽度的步骤都保持不变：了解电流、设置温升、考虑铜厚度并验证结果。
