OSP焊盘SMT印刷锡膏扩展性研究

在SMT生产线中，锡膏能否在 OSP（有机可焊性保护剂）焊盘上均匀扩展，直接决定着焊点的质量 —— 如果锡膏扩展范围太小，会导致焊点虚焊；扩展过大又可能引发相邻焊盘桥连，尤其是在 01005 超小元件或 0.4mm pitch BGA 的焊盘上，哪怕 0.05mm 的扩展偏差，都可能让整批 PCB 报废。今天我们就来拆解 OSP 焊盘的锡膏扩展性秘密，看看这层薄薄的有机膜，如何影响锡膏的 “扩散行为”。

一、锡膏扩展性的核心：不是 “越多越好”，而是 “均匀可控”

首先得明确，锡膏扩展性不是指锡膏能铺多大，而是焊接后锡膏在焊盘上形成的焊点轮廓是否规整、覆盖面积是否符合设计要求。行业通常用 “扩展率” 来衡量：扩展率 =（焊接后焊点实际面积 / 焊盘设计面积）×100%，合格范围一般在 80%-120%—— 低于 80% 说明锡膏没铺展开，高于 120% 则有桥连风险。

对 OSP 焊盘来说，锡膏扩展的关键是 “OSP 膜的热分解速度” 与 “锡膏的熔融速度” 要匹配。焊接时，OSP 膜需要在锡膏熔融前快速分解并挥发，让焊盘铜面暴露出来，这样锡膏才能与铜面充分润湿、扩散；如果 OSP 膜分解太慢，锡膏已经熔融却接触不到铜面，就会像 “水珠滴在蜡纸上”，缩成一团，扩展率骤降；要是 OSP 膜分解太快，焊接前铜面就提前氧化，同样会阻碍锡膏扩散。

二、OSP 类型：分子结构决定 “扩散助力”

不同类型的 OSP，因分子结构差异，对锡膏扩展性的影响截然不同，这和我们之前聊到的 OSP 抗弯折性原理类似，但侧重点更偏向 “热分解特性”。

1. 苯并咪唑型 OSP：分解快但 “保护期短”

苯并咪唑型 OSP 的双环结构热稳定性中等，在回流焊升温阶段（180-220℃）就能快速分解，大部分分解产物会在锡膏熔融前挥发，给铜面 “腾出空间”。某 SMT 工厂的测试显示：在 245℃峰值温度下，苯并咪唑型 OSP 焊盘的锡膏扩展率能达到 95%-105%，刚好落在合格区间，尤其适合 0201 元件的小焊盘 —— 小焊盘对锡膏扩展精度要求高，快速分解的 OSP 能减少锡膏 “缩球” 风险。

但它有个短板：分解后铜面暴露早，如果回流焊保温时间过长（超过 80s），铜面容易轻微氧化，导致锡膏扩展率下降 5%-8%。所以用苯并咪唑型 OSP 时，回流焊曲线要 “快进快出”，避免长时间高温。

2. 烷基苯并咪唑型 OSP：分解稳且 “适配性广”

烷基苯并咪唑型 OSP 因为引入了长链烷基，热分解速度比苯并咪唑型慢 10%-15%，但分解过程更稳定，不会出现 “突然爆发式分解” 或 “残留过多” 的情况。这种稳定性让它对回流焊曲线的兼容性更强 —— 无论是保温时间 60s 还是 90s，锡膏扩展率都能稳定在 90%-110%。

某汽车电子厂商的对比实验很有代表性：他们在同一批次 PCB 上，一半用苯并咪唑型 OSP，一半用十二烷基苯并咪唑型 OSP，焊接 0.5mm pitch 的 QFP 元件。结果显示，苯并咪唑型 OSP 焊盘有 3% 出现桥连（锡膏扩展超标），2% 出现虚焊（扩展不足）；而烷基苯并咪唑型 OSP 的桥连率和虚焊率都只有 0.5%。这是因为长链烷基的分解产物挥发更均匀，不会因局部残留阻碍锡膏扩散，也不会因分解太快导致铜面氧化。

三、关键影响因素：膜厚、焊盘设计的 “隐形调控”

除了 OSP 类型，膜厚和焊盘设计这两个细节，也在悄悄影响锡膏扩展性，很多工程师容易踩坑。

1. 膜厚：0.1-0.15μm 是 “黄金区间”

OSP 膜厚对锡膏扩展性的影响呈 “倒 U 型”：膜太薄（<0.08μm），铜面在印刷锡膏前就可能轻微氧化，锡膏润湿困难，扩展率会降低 10%-12%；膜太厚（>0.2μm），热分解时残留量增加，会像 “薄膜” 一样包裹锡膏，阻碍扩散，扩展率同样下降 8%-10%。

实测数据很直观：

• 膜厚 0.05μm：锡膏扩展率仅 75%（不合格），20% 焊盘出现虚焊；

• 膜厚 0.1-0.15μm：扩展率 92%-108%（合格），不良率 < 1%；

• 膜厚 0.25μm：扩展率 83%（临界合格），5% 焊盘有残留导致的 “锡球”。

所以 SMT 生产中，OSP 膜厚一定要严格控制在 0.1-0.15μm，用椭圆偏振仪每批次抽检，误差不能超过 ±0.02μm。

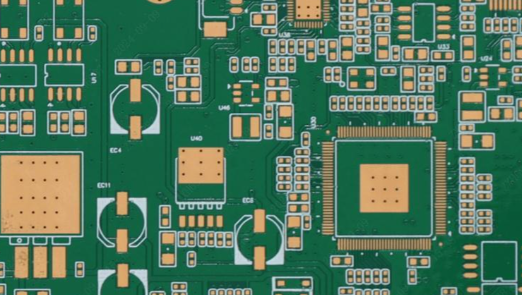

2. 焊盘设计：“边缘倒角” 比 “光秃秃” 更优

OSP 焊盘的边缘设计也会影响锡膏扩展。很多工程师喜欢把焊盘设计成 “直角边缘”，但实际上，直角处的 OSP 膜容易堆积，焊接时残留更多，导致锡膏在角落 “卡壳”，扩展不均匀。

如果把焊盘边缘做成 0.05-0.1mm 的圆角（倒角），OSP 膜会分布更均匀，锡膏在扩散时能 “顺畅流过” 边缘，扩展率的一致性会提升 10%。某消费电子厂商将手机主板的 01005 元件焊盘改成圆角后，锡膏扩展偏差从 ±0.08mm 缩小到 ±0.04mm，贴片良率从 97% 提升到 99.2%。

另外，焊盘表面的粗糙度也很关键。铜面粗糙度 Ra 在 0.8-1.2μm 时，OSP 膜能形成 “锚定结构”，分解后铜面的微观凹凸还能增强锡膏的附着力，让扩展更均匀；如果 Ra<0.5μm（太光滑），OSP 膜容易脱落，铜面氧化快，扩展率会下降 5%。

四、实际应用建议：按 “元件类型” 选方案

了解了这些规律，工程师在设计 OSP 焊盘和 SMT 工艺时，就能精准匹配：

• 超小元件（01005、0201）：选苯并咪唑型 OSP，膜厚 0.1-0.12μm，焊盘做 0.05mm 圆角，回流焊保温时间控制在 60-70s，避免锡膏扩展超标；

• 精细间距元件（0.4-0.5mm pitch BGA/QFP）：优先选烷基苯并咪唑型 OSP，膜厚 0.12-0.15μm，焊盘圆角 0.08-0.1mm，回流焊保温时间可放宽到 70-90s，兼顾扩展性和稳定性；

• 功率元件（如 MOS 管，大焊盘）：选烷基苯并咪唑型 OSP，膜厚 0.15μm（略厚增强保护），焊盘边缘倒角 0.1mm，避免大焊盘中心因 OSP 残留导致虚焊。

​OSP 焊盘的锡膏扩展性，看似是 “小问题”，实则是 OSP 分子特性、膜厚控制、焊盘设计与 SMT 工艺的 “协同大考”。只要抓住 “分解速度匹配熔融速度”“膜厚在黄金区间”“焊盘设计助扩散” 这三个核心，就能让锡膏在焊盘上 “听话扩展”，为高质量焊点打下基础 —— 毕竟，SMT 生产中没有 “差不多”，只有 “刚刚好”。
