铜基板盲槽与台阶孔加工秘籍

在现代电子设备中，铜基板凭借出色的导电、散热性能，成为高功率器件的 “心头好”。而盲槽与台阶孔，作为铜基板上的 “特殊构造”，能实现元件的精准定位、多层线路的巧妙连接，是提升电子封装密度与可靠性的关键。但要在铜基板上精准打造盲槽与台阶孔，机械加工与后处理环节犹如走钢丝，容不得半点差池。

一、机械加工：打造精准 “凹槽” 与 “阶梯”

（一）盲槽加工：从刀具选择到深度控制

盲槽，作为不贯穿铜基板的凹槽，其加工精度直接影响元件的安装与散热效果。

刀具是加工盲槽的 “先锋”：对于铜基板盲槽，硬质合金铣刀是首选。它硬度高、耐磨性强，能轻松应对铜的高韧性 —— 比如加工深度 2mm、宽度 0.5mm 的盲槽，选用直径 0.4mm 的超细晶粒硬质合金铣刀，刃口锋利且耐用，可保证槽壁光滑，减少毛刺产生。

加工参数则是盲槽精度的 “幕后操控者”：以转速为例，加工普通 FR-4 基板盲槽时，转速可能只需 8000rpm，但铜基板质地更硬，需将转速提升至 12000-15000rpm，让刀具高速切削，降低切削力对槽壁的影响；进给速度不宜过快，一般控制在 80-120mm/min，防止铜屑堆积，影响加工精度。

深度控制堪称盲槽加工的 “灵魂”：这依赖高精度的数控系统与深度传感器。某企业在加工 1.5mm 深的盲槽时，采用激光测距传感器实时监测刀具位置，配合数控系统的闭环控制，深度精度可达 ±0.05mm，确保盲槽深度一致，为后续元件安装提供稳定支撑。

（二）台阶孔加工：多工序协同的 “精密舞蹈”

台阶孔，这种孔径呈阶梯变化的孔，在多层铜基板中用于连接不同层线路。其加工需多道工序紧密配合。

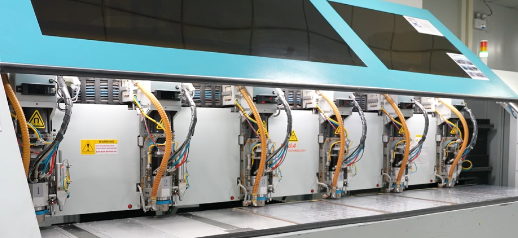

钻孔是第一步：先用小直径钻头钻出起始孔，如加工一个孔径分别为 1mm、1.5mm 的两级台阶孔，先以直径 1mm 的钻头钻孔至预定深度，此过程中，钻床的稳定性至关重要 —— 选用高精度数控钻床，其定位精度可达 ±0.02mm，确保起始孔位置精准。

扩孔工序接力打造台阶：更换直径 1.5mm 的钻头，对起始孔进行扩孔，扩孔深度依据台阶设计而定。扩孔时，切削参数要与钻孔有所区别，转速适当降低至 8000-10000rpm，进给速度提升至 150-200mm/min，保证扩孔过程平稳，避免孔径偏差。

为确保台阶孔的同心度：采用钻套辅助定位是关键。在钻床上安装与钻头适配的钻套，将铜基板固定在钻套下方，钻套引导钻头准确进入起始孔，有效减少钻头摆动，使台阶孔的同心度控制在 ±0.03mm 以内，保障多层线路连接的可靠性。

二、后处理：提升孔槽性能的 “二次雕琢”

（一）去毛刺：让孔槽边缘 “光滑如镜”

机械加工后的铜基板，盲槽与台阶孔边缘常残留毛刺，这些毛刺不仅影响外观，还可能导致短路等隐患。

物理去毛刺方法多样：对于盲槽，可使用毛刷配合专用清洗剂，在超声清洗机中以 40kHz 频率振动清洗 5-10 分钟，利用超声波的空化作用，将槽壁毛刺震落并清洗掉；台阶孔则可采用微型砂轮打磨，砂轮直径与孔径适配，在低速旋转（500-800rpm）下，沿着孔壁轻轻打磨，去除毛刺的同时，避免损伤孔壁。

化学去毛刺也是不错的选择：将铜基板浸入含硝酸、硫酸的蚀刻液中（硝酸浓度 5-10%，硫酸浓度 15-20%），在 30-40℃下反应 3-5 分钟，利用蚀刻液对毛刺的优先腐蚀作用，精准去除毛刺，同时让孔槽边缘更加光滑。

（二）镀铜：增强导电性与耐蚀性的 “防护衣”

为提升盲槽与台阶孔的导电性、耐蚀性，镀铜必不可少。

镀前处理是镀铜效果的 “基石”：先将铜基板置于碱性除油剂（pH 值 10-11）中，50℃下浸泡 3-5 分钟，去除表面油污；再用硫酸 - 双氧水体系（硫酸 100g/L，双氧水 50g/L）微蚀 1-2 分钟，粗化铜面，增强镀层结合力。

电镀铜过程需精准把控参数：以硫酸铜镀液为例，铜离子浓度控制在 20-25g/L，温度 25-30℃，电流密度 1-2A/dm²，电镀时间 15-20 分钟，可在盲槽与台阶孔表面沉积一层厚度均匀、致密的铜层，厚度可达 3-5μm，显著提升其导电与耐蚀性能。

（三）质量检测：为孔槽质量 “保驾护航”

后处理完成后，严格的质量检测是确保产品合格的关键。

外观检测是基础：通过高倍显微镜（50-100 倍）观察盲槽与台阶孔，检查是否有残留毛刺、镀层缺陷等，如发现盲槽壁有微小凸起，可能是毛刺未清理干净，需返工处理。

尺寸精度检测依靠精密量具：使用二次元测量仪测量盲槽深度、宽度，台阶孔直径、深度及同心度，各项尺寸偏差应控制在设计要求的 ±10% 以内，超出范围则判定为不合格。

电气性能检测至关重要：通过微电阻测试仪测量台阶孔的导通电阻，一般应小于 5mΩ，确保多层线路连接良好；对盲槽所在区域进行绝缘测试，绝缘电阻需大于 100MΩ，防止层间短路，保障电子设备稳定运行。

​在铜基板上加工盲槽与台阶孔，机械加工环节要在刀具、参数、精度控制上精雕细琢，后处理阶段则需在去毛刺、镀铜、检测等工序上严格把关。只有每个环节都做到极致，才能打造出高质量的铜基板，为高性能电子设备提供坚实支撑。随着电子技术向小型化、高集成化发展，盲槽与台阶孔的加工工艺也将不断革新，而掌握这些关键要点，正是在这场技术竞赛中脱颖而出的秘诀。
