4层PCB与2层PCB价格决策？

电子工程师选择PCB层数时，常常面临成本与性能的权衡。4层板与2层板的价格差异并非简单的倍数关系，而是由材料、工艺、设计复杂度共同决定的系统工程。本文结合工厂定价模型与实测案例，揭示两者的真实成本差异及优化策略。

结构差异决定基础成本

2层PCB的结构很简单：

• 它由两层铜箔组成，中间夹着绝缘材料

• 生产只需要1次图形转移和蚀刻工序

• 材料成本占比约60%，人工和能源消耗较低

4层PCB则复杂得多：

• 它包含四层铜箔，中间有三层绝缘材料粘合

• 需要3次压合处理，2次钻孔定位

• 层压工艺耗时4-6小时，是2层板的3倍

成本影响：4层板的基础材料成本比2层板高80%，加工时间增加200%

价格差异在哪儿？

（1）尺寸与价格的曲线关系

当PCB尺寸小于5厘米时：

• 4层板价格是2层板的2倍（例如：2层板150元，4层板300元）

当尺寸增加到5-10厘米时：

• 4层板价格升至2层板的4倍（例如：2层板200元，4层板800元）

关键原因：大尺寸4层板的材料利用率降低，废品率升高

（2）批量生产的成本变化

• 2层板批量价公式：（长×宽×0.12×数量 + 80）÷ 数量

• 4层板批量价公式：（长×宽×0.6×数量 + 300）÷ 数量

数据说明：批量越大，4层板的成本优势越明显

影响价差的三大核心因素是？

（1）特殊工艺的附加成本

4层板常需增加的工艺：

• 盲埋孔：增加激光钻孔工序，成本+20%

• 2oz厚铜：电源层铜箔加厚，材料费+35%

• 沉金处理：比普通喷锡贵50元/㎡

（2）良品率差异

• 2层板平均良率＞95%

• 4层板因层间对准偏差，良率约85-90%

• 10%的良率损失直接转化成本

（3）工程费用结构

• 2层板工程费：250元 + 0.05元/cm²

• 4层板工程费：600元 + 0.01元/cm²

小批量时，4层板工程费占比超总价50%

选型策略：何时值得多花钱？

优先选2层板的场景

• 低频控制电路（如家电主板）

• 信号密度＜20线/cm²

• 预算＜200元/片（100片量级）

必须用4层板的场景

• ＞100MHz高速电路（如ARM处理器板）

• BGA封装引脚间距＜0.8mm

• 对EMC要求高的设备（如医疗仪器）

混合设计案例：
某智能家居主控板在电源区用2层设计，核心CPU区升级4层结构。这种方案节省成本37%，同时保证信号完整性

厂家是如何进行成本优化的？

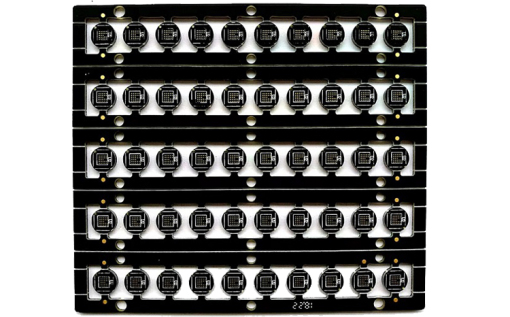

1. 拼板设计：将多块小板合并制作，工程费分摊降低40%

2. 层数替代方案：用2层板+金属基板替代4层板，散热更好且成本低25%

3. 阻抗控制技巧：4层板外层线宽增加10%，可省去阻抗测试费用

未来趋势：
随着堆叠技术成熟，4层板成本正以每年5%速率下降。2025年新型半固化片材料量产，预计使4层板价格再降15%

选择2层或4层PCB的本质是在成本与性能间寻找平衡点。理解“4层板贵2-4倍”背后的工艺逻辑，才能做出精准决策。当设计高频或高密度电路时，多花的每一分钱都在为可靠性投资；而对简单电路，2层板仍是性价比最优解。

工程师决策口诀：
小尺寸低频选双层，大板高速必四层；
批量过百谈折扣，混合设计更聪明。
