PCB打样前布局思路规则详解

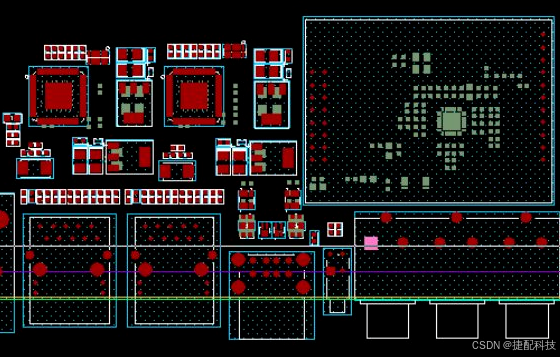

作为PCB制造厂家，在PCB前有一些技巧可以分享，我们需要进行电路布局布线，需要遵循一系列的原则和思路，以确保电路的性能和可靠性。以下是优化后的布局指南：

1. 结构性器件摆放：根据结构要求，优先放置有特定结构需求的器件。对于连接器，特别注意1脚的位置，确保正确对齐。
2. 限高与美观：在布局时，考虑结构中的限高要求，并追求美观，通常以元件外框或中线坐标为基准进行居中对齐。
3. 散热与布线通道：整体布局时，考虑散热问题，并评估布线通道，预留等长所需的空间。
4. 电源流向与通道评估：布局时，考虑电源流向，评估并规划电源通道。
5. 电路分离：高速、中速、低速电路应分开布局，以减少干扰。
6. 元器件保护：强电流、高电压、强辐射元器件应远离弱电流、低电压、敏感元器件。
7. 电路分区：模拟、数字、电源、保护电路应分区布局，以减少相互干扰。
8. 接口保护：接口保护器件应靠近接口放置，遵循电源防雷保护和信号保护的顺序，严格按原理图布局。
9. 电平变换芯片布局：电平变换芯片如RS232应靠近相应的连接器放置。
10. ESD干扰防护：易受ESD干扰的器件，如NMOS、CMOS等，应远离易受ESD干扰的区域。
11. 时钟器件布局：晶体、晶振和时钟分配器应靠近相关IC器件，滤波器靠近电源输入管脚，晶振和时钟分配器的输出考虑串接电阻，未使用的输出管脚接地，远离大功率器件，并保持与板边和接口器件的距离。
12. 开关电源布局：开关电源应远离ADDA转换器、模拟器件、敏感器件、时钟器件，布局紧凑，输入输出分开，严格按原理图要求布局。
13. 电容和滤波器件布局：电容应靠近电源管脚放置，小容值电容更靠近电源管脚。EMI滤波器靠近芯片电源输入口，每个电源管脚配备0.1uf小电容，每个集成电路配备10uf大电容，根据实际情况调整。

通过这些优化后的布局原则，我们可以确保电路的功能性和稳定性。
