在电路板制作中,PCB设计占有很重要的地位,可以说一个好的印制电路板都是从PCB设计开始的。就拿电源来说,PCB设计对电源的EMC性能、输出噪声、抗干扰能力有着直接影响。那么,电源pcb板设计时有什么要求你知道吗?下面捷多邦PCB小编就和大家讲解一番。

间距
电源PCB属于高电压产品,必须要考虑线间距问题,如果能满足相应安规要求的间距那是最好不过的,但那些不需要认证又无法满足认证的产品,就要靠丰富的经验来决定间距了。究竟间距多宽才合适?这个就需要考虑生产能否保证板面清洁、环境湿度、其他污染等情况。
如果是市电输入,就算能保证板面清洁、密封,MOS管漏源极间接近600V,小于1mm事实上也比较危险了。

板边缘的元器件

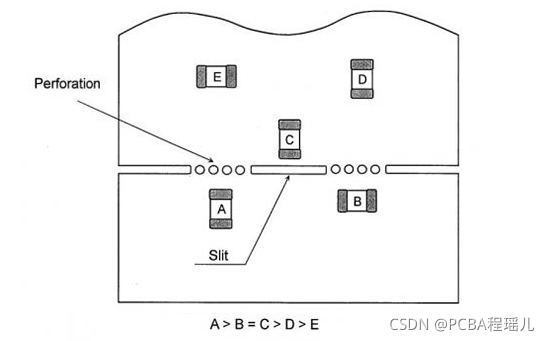

在放置PCB边沿的贴片电容或其他易损坏的器件时,必须要考虑到PCB分板方向,如下图所示是器件不同放置时受到的应力大小对比。

由此可以看出,器件应远离并平行于分板边缘,否则可能因为PCB分板导致元器件受损。

环路面积
不管是输入、输出还是功率环路、信号环路,环路面积应尽可能的小。功率环路发射电磁场,将导致较差的EMI特性或较大的输出噪声,同时如果被控制环接收,很可能引起异常。另一方面,若功率环路面积较大,其等效寄生电感也会增大,可能增加漏极噪声尖峰。

关键走线
因di/dt 作用,必须减小动态节点处电感,否则会产生较强的电磁场。

可通过减少布线长度减小电感,增加宽度也能减少,但作用较小。

信号线
在布线整个控制部分时要考虑远离功率部分,如果是因为其它限制导致两者靠的比较近,就不应将控制线与功率线并行,不然可能就导致电源工作出现异常、震荡的现象。

另外若控制线很长,应该将来
