VRRP定义

VRRP协议工作原理

实验一

​编辑实验二（结合三层交换）

VRRP定义

虚拟路由冗余协议简称VRRP协议，局域网中的用户终端通常采用配置一个默认网关的形式 访问外部网络，如果此时默认网关设备发生故障，将中 断所有用户终端的网络访问，这很可能会给用户带来不 可预计的损失，所以可以通过部署多个网关的方式来解 决单点故障问题，那么如何让多个网关能够协同工作但 又不会互相冲突就成了最迫切需要解决的问题。 于是VRRP 应运而生，它既可以实现网关的备份，又能解决多个网关之间互相冲突的问题。

VRRP协议工作原理

(1) 虚拟路由器中的路由器根据优先级选举出 Master 。 Master路由器通过发送免费 ARP 报文，将自己的虚拟MAC地址通知给与它连接的设备或者主机，从而承担报文转发任务；
(2) Master 路由器周期性发送 VRRP 报文，以公布其配置信息( 优先级等 ) 和工作状况；
(3) 如果 Master 路由器出现故障，虚拟路由器中的 Backup路由器将根据优先级重新选举新的 Master
(4) 虚拟路由器状态切换时， Master 路由器由一台设备切 换为另外一台设备，新的Master 路由器只是简单地发送 一个携带虚拟路由器的MAC 地址和虚拟 IP 地址信息的免费ARP 报文，这样就可以更新与它连接的主机或设备中 的ARP 相关信息。网络中的主机感知不到 Master 路由器已经切换为另外一台设备。
(5) Backup 路由器的优先级高于 Master 路由器时，由 Backup路由器的工作方式 ( 抢占方式和非抢占方式 ) 决定是否重新选举Master 。

实验一

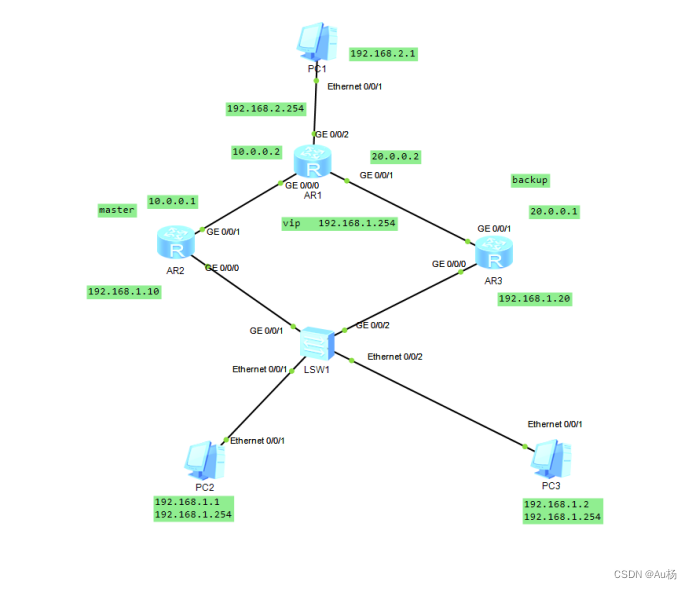

拓扑

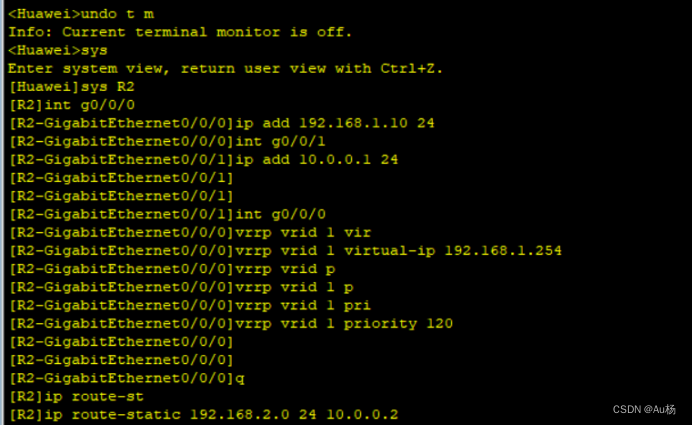

R1

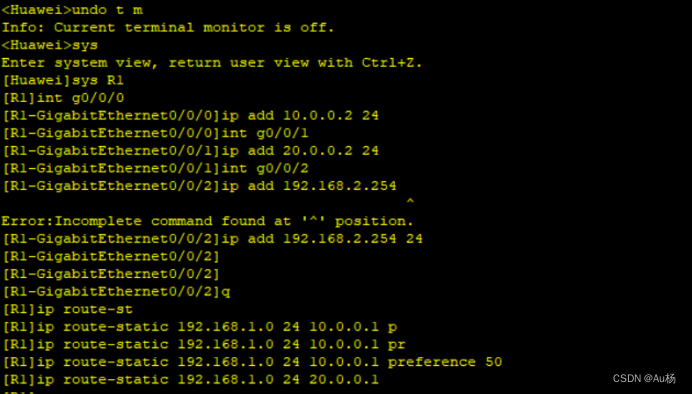

R2

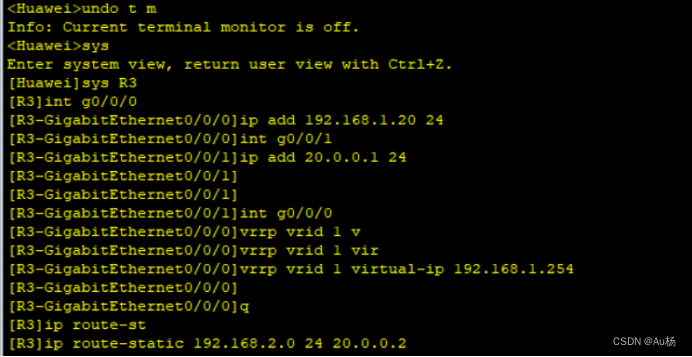

R3

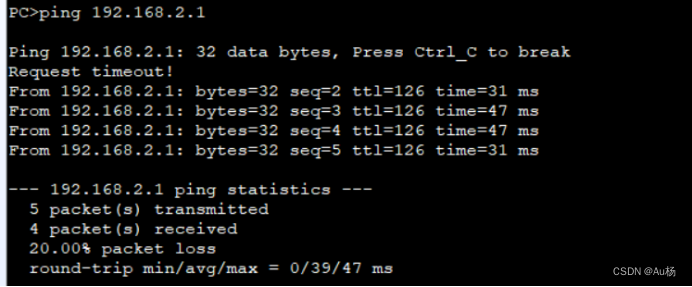

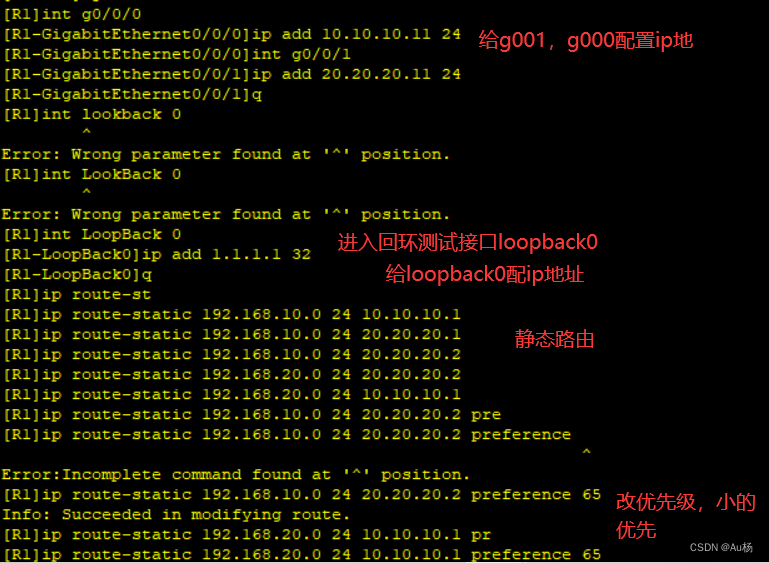

结果

实验二（结合三层交换）

lsw3

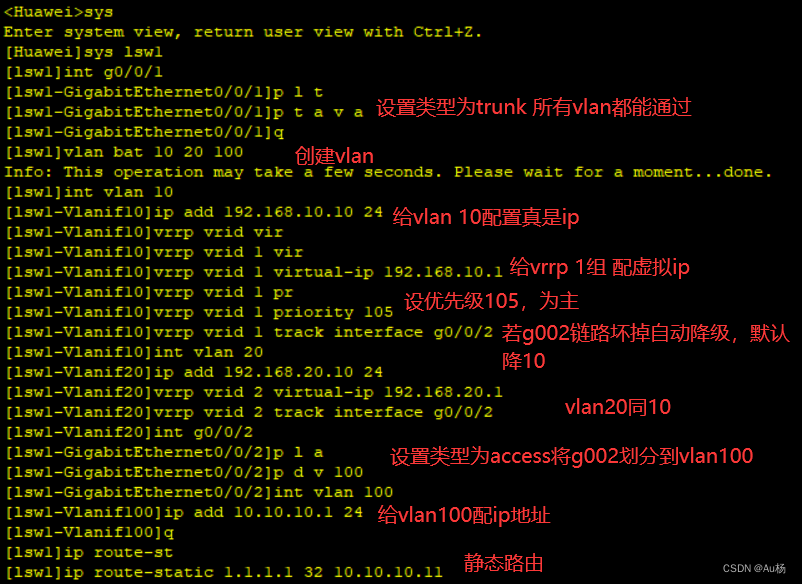

lsw1

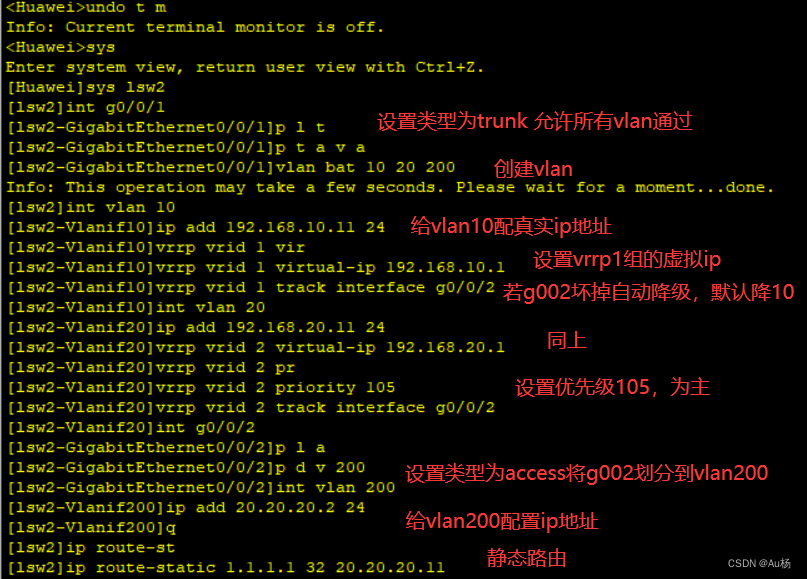

 lsw2

R1

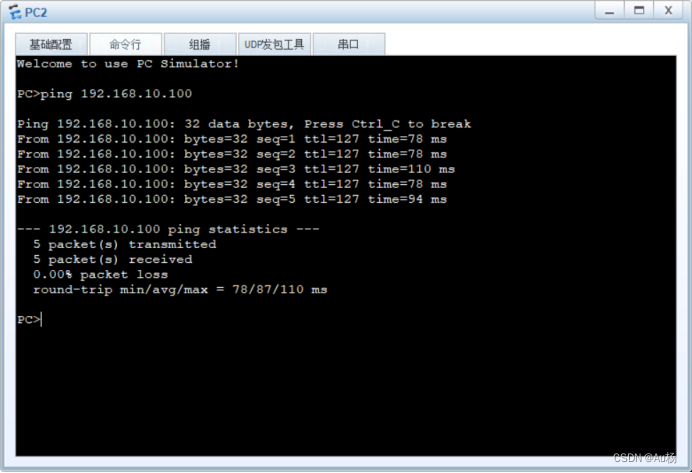

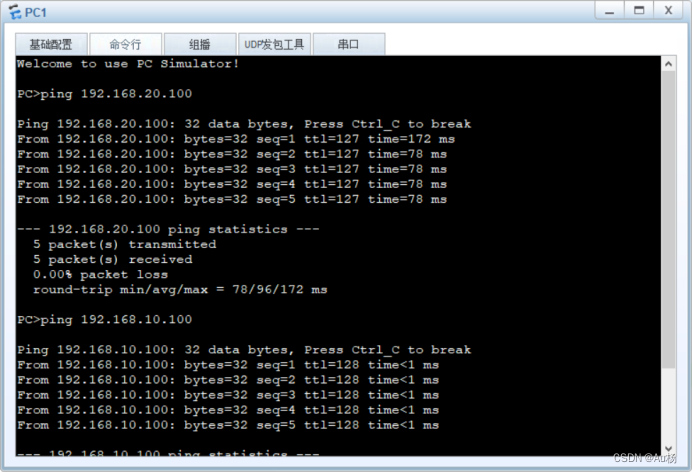

结果
