单臂路由和三层交换

目录

单臂路由

原理

实验

三层交换

三层交换技术

原理

实验

三层交换搭配静态路由实验

总结

---

单臂路由

单臂路由用于实现不同vlan之间通信

原理

路由器重新封装mac地址，转换vlan标签。

配置vlan标签的封装结构和子接口地址。

1 、配置交换机的链路类型，连接路由器的接口为 trunk，连接主机的为 access

2 、配置 vlan 标签的封装结构和子接口地址

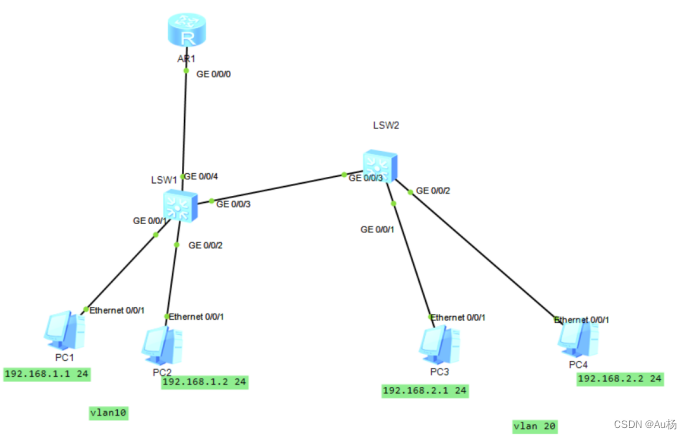

实验

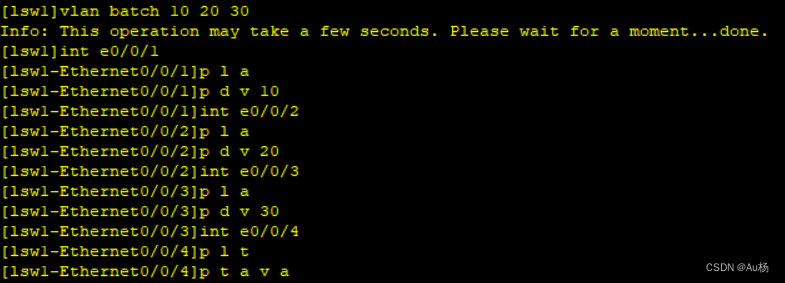

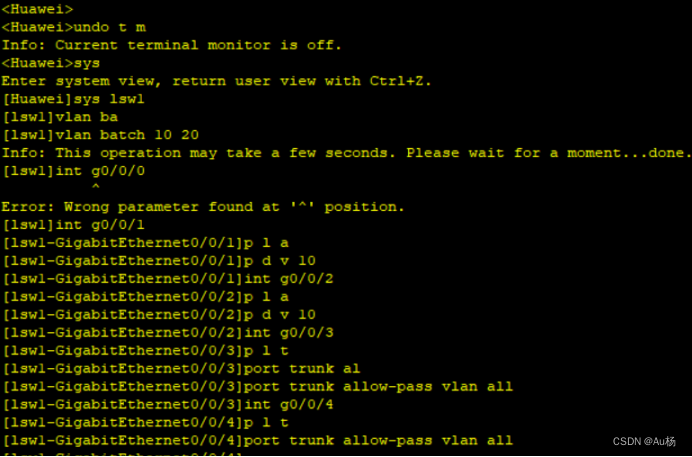

lsw1

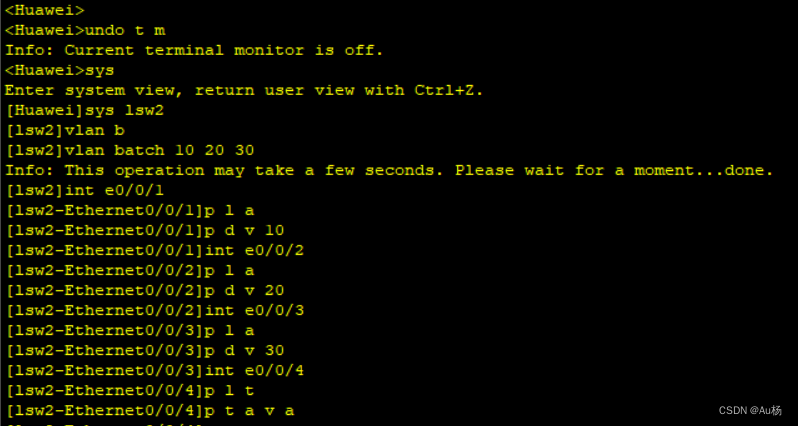

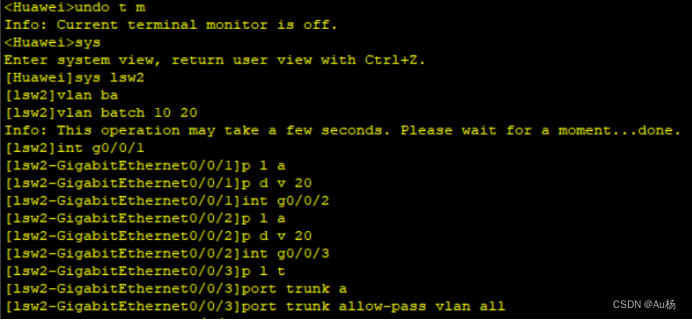

lsw2

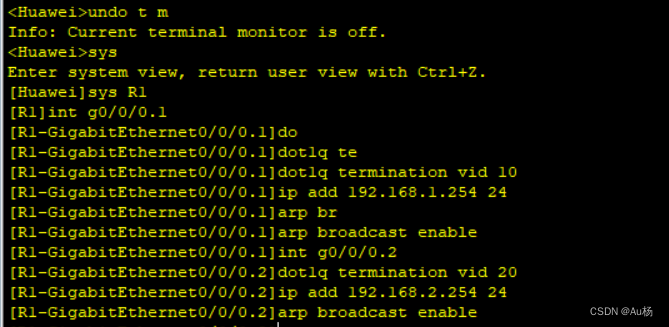

R1

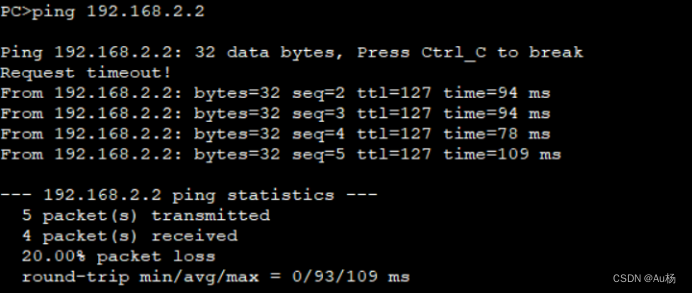

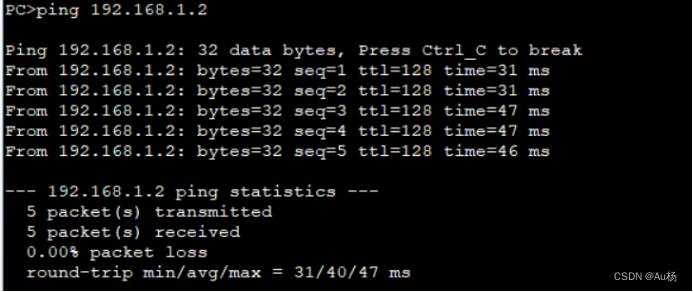

结果



三层交换

三层交换技术

使用三层交换技术实现VLAN间通信
三层交换=二层交换+三层转发

原理

当三层设备接收到一个数据帧，会拆除原数据帧，重新 封装新的源MAC 地址和目标 MAC 地址，并且因为帧头部 的信息发生变化，最后的帧校验CRC 也应当随之改变。 在这个流中的多个数据包其中只有第一个数据包是由 三层交换机的三层引擎来处理的，处理的方式是软件方式与路由器同三层引擎获取了新的2 层封装信息 后，路由这个数据包。在第一个数据包转发完成后，在硬件中创建一个MLS 条 目用于后续的数据包由硬件执行的重新封装和快速转 发。2 层数据帧会被重新封装为需要转发的下一个网段的 帧格式。 这就是MLS“ 一次路由，多次交换 " 的原理。

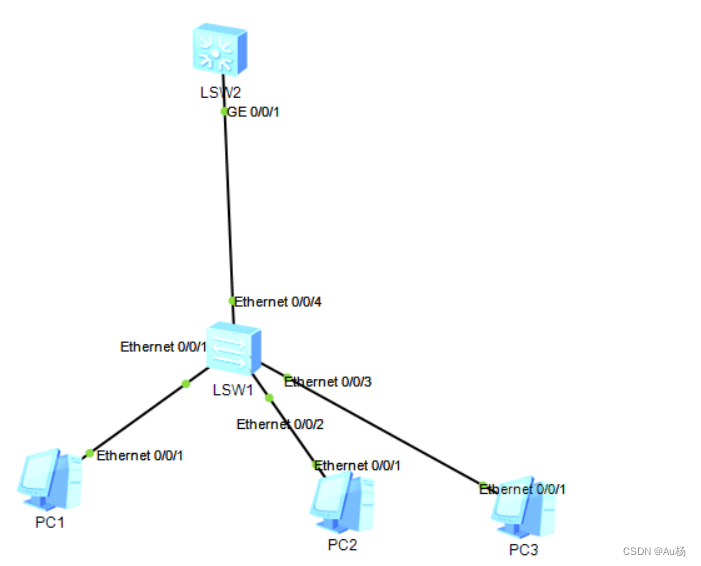

实验

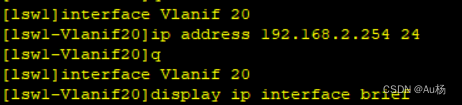

lsw1



lsw2

三层交换搭配静态路由实验

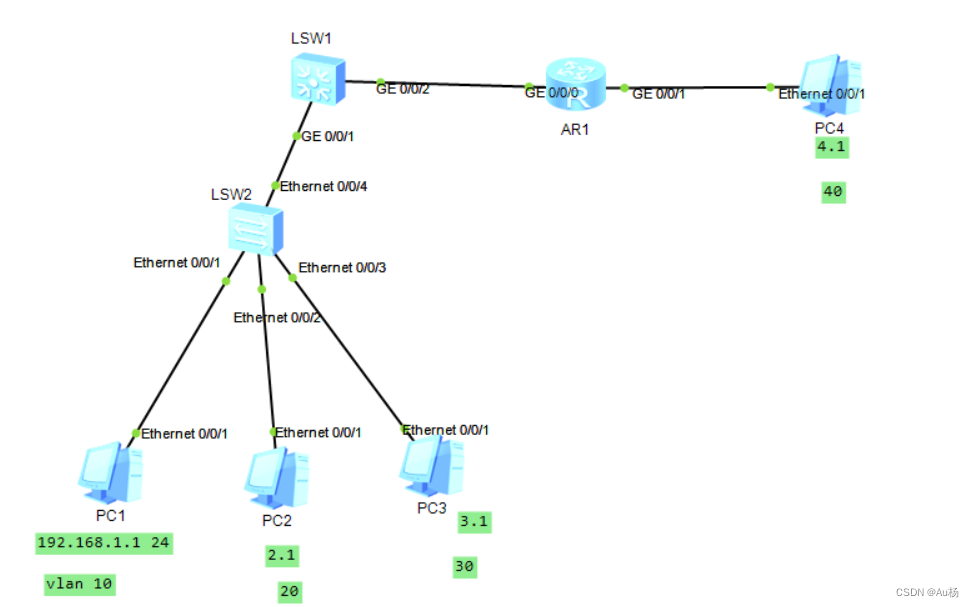

拓扑结构

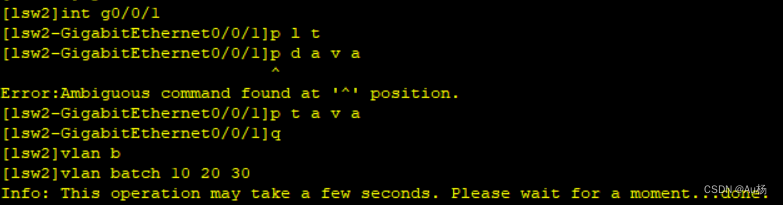

lsw2

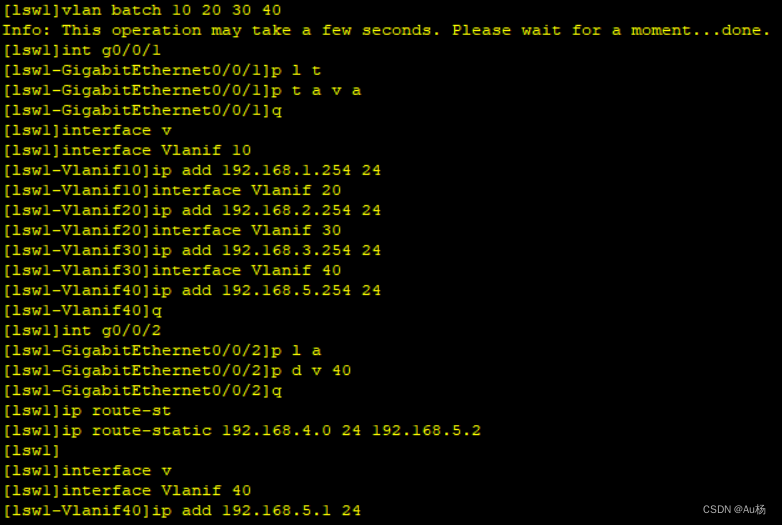

lsw1

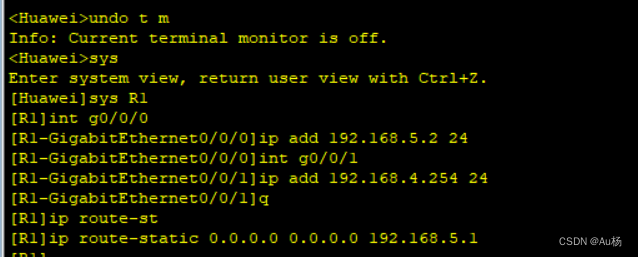

R1

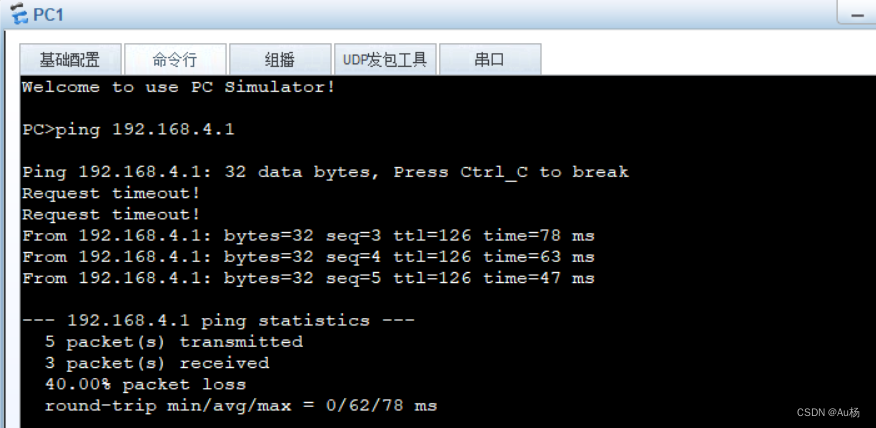

结果

总结

单臂路由三层交换机都可以实现不同 VLAN 之间的通信

单臂路山工作原理 : 路由器重新封装 MAC 地址，转换 VLANID

三层交换机 : 一次路由，多次交换

一次路由 : 数据流的第一个数据包由三层引擎来处理，重 新封装mac ，再路由转发数据包

多次交换: 第一个数据包转发后，会在硬件创建一个 MSL 条目，MSL 包含 FIB( 转发信息库 : 包含邻接主机 IP 和 vlanid)、邻接关系表 ( 包含邻接主机 MAC 地址 ) ，通过查 询FIB 和邻接关系表重新封装数据帧，从相应端口转发数据。

三层交换机具有路由功能可转发数据， ip 地址是配置在 虚接口上而不是物理接口上，物理接口对接交换机配置 trunk，对接 pc 机配合 access
