Altium designer多板组合嘉立创制板

多个PCB拼接到一个PCB上时，可以使用Altium designer放置里面的拼板阵列
在这里插入图片描述
但是使用拼板阵列生成的PCB在嘉立创的打样系统中识别为空PCB，所以需要将PCB导出为Gerber Files

提前步骤

默认情况下，Altium designer使用的是过孔开窗的方式，过孔开窗在焊接的时候容易导致短路，按Gerber文件生产会产生问题，所以首先需要修改PCB为过孔盖油

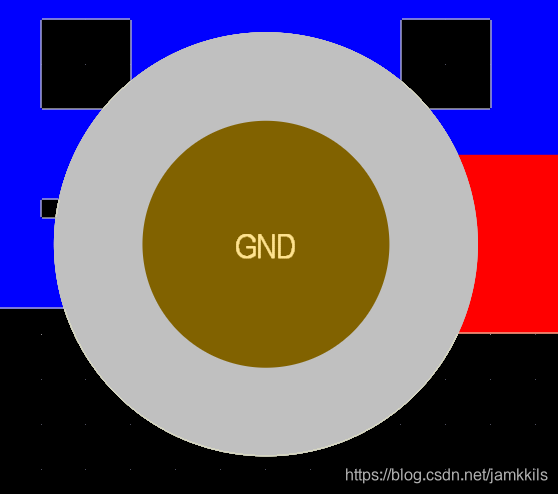

未进行过孔盖油的过孔如图所示：
在这里插入图片描述
在这里插入图片描述
选择所有过孔，查找相似对象，前提是过孔和焊盘已经区分好
在这里插入图片描述
修改右侧properities Solder Mask Expansion如图所示
在这里插入图片描述

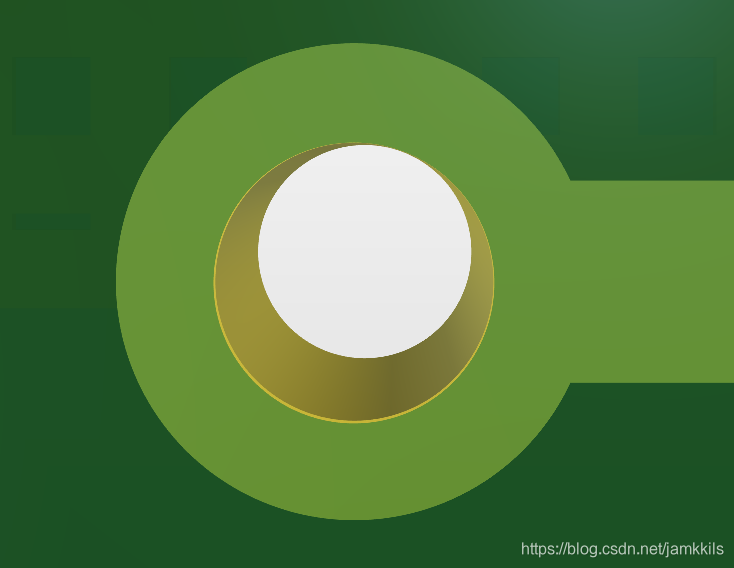

修改后的过孔如图所示
