调试记录-RK3568接MacBook PD协商异常

PD充电协商异常问题调试

问题描述

调试环境

RK3568
Linux 系统
Kernel-5.10
PD 芯片用 FUSB302

现象

RK3568 板子的 Type-C 口用 C_to_C 线连接 MacBook 笔记本电脑，出现连不上，充电电流一直跳变。

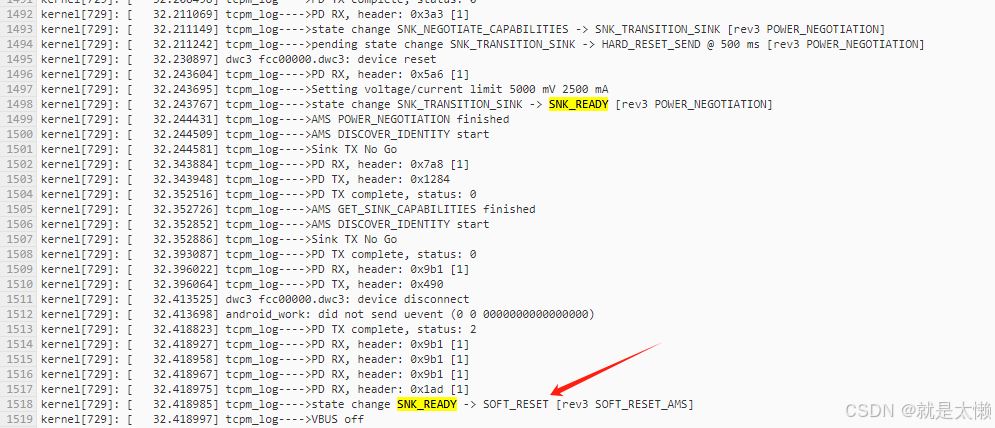

异常日志

异常日志分析

PD 协商完成(SNK_READY)之后收到几个未解析的指令，之后进入 SOFT_RESET 导致端口复位，之后一直循环这个过程。

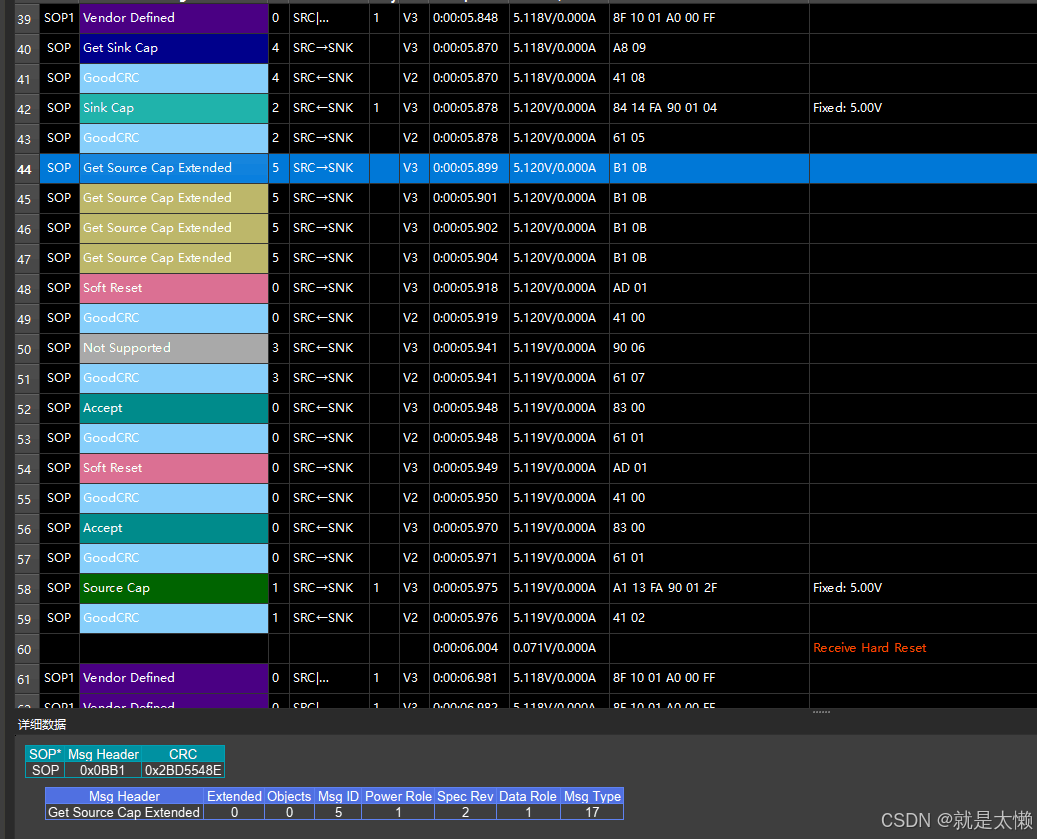

PD 协商数据

PD 协商数据分析

异常的时候，MacBook 会获取板子的充电能力(Get Sink Cap)，板子能正常回复(Sink Cap)，之后 MacBook 连续发了 Get Source Cap Extended 指令，板子没有回复这个指令，之后 MacBook 发出了复位指令(Soft Reset)，在连续发复位指令之后就硬复位(Hard Reset)断开了。

问题分析

1. RK3568 用 kernel5.10，PD 协商是用 tcpm 框架实现的，确认 SDK 的 tcpm 框架没有实现 Get Source Cap E
