认识 USB PHY

认识 USB PHY

在 USB 传输链路中,USB PHY 作为物理层协议的核心组件,扮演了至关重要的角色。本文将带领大家认识 USB PHY 模块,了解它的基本工作原理和应用场景。

什么是 USB PHY ?

USB PHY 是指 USB 物理层接口,它负责将 USB 协议的数据流从逻辑信号(通常是数字信号)转换为物理信号,以便通过 USB 线缆进行传输。反之,它也会接收来自 USB 线缆的物理信号,并将其转换为数字信号,供上层协议栈处理。
简而言之,USB PHY 是连接数字世界和物理世界的桥梁,负责信号的电气化处理。

USB PHY 的功能

USB PHY 的核心功能是进行信号的物理层转换,包括:

  1. 物理信号与逻辑信号的转换:将 USB 控制器生成的数字逻辑信号转换为适合传输的物理电气信号,并通过 USB 线缆发送。同时,它也会将从 USB 线缆接收的物理信号解码为数字信号,交给上层的 USB 控制器进行处理。
  2. 信号调制与解调:在发送数据时,USB PHY 将逻辑数据调制成差分信号(D+ 和 D- 差分对),以便提高抗干扰能力和传输质量。在接收数据时,它则负责解调接收到的差分信号,将其还原为逻辑信号。
  3. 信号放大与恢复:为了保证数据完整性,USB PHY 在传输过程中会对信号进行放大,并在接收端对信号进行恢复。
  4. 时钟恢复与同步:USB PHY 模块负责时钟恢复,以确保数据传输的同步。
  5. USB 信号检测:包括插拔检测、速度检测(如高速、全速、低速等)以及信号的校验等。

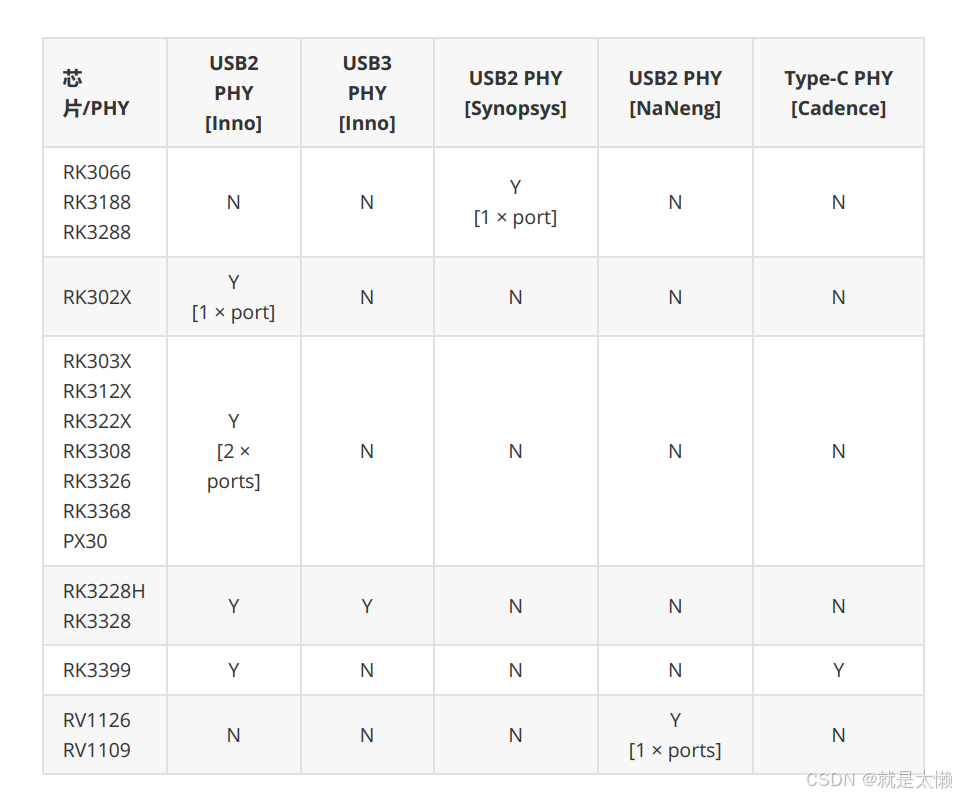

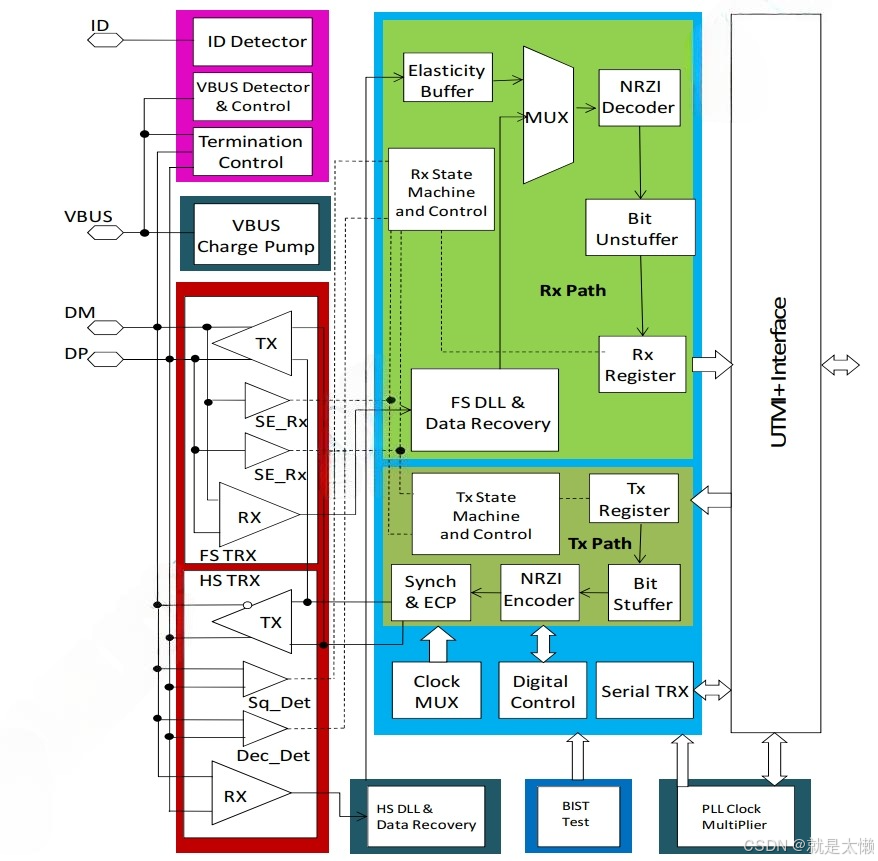

USB PHY 内部模块

USB PHY 的具体组成可能因 USB 版本的不同而有所
