本文介绍如何使用GStreamer的调试工具，包括通过GST_DEBUG环境变量获取日志信息、使用自定义日志接口、利用GStreamer日志系统记录信息，以及生成Pipeline的元素关系图。

摘要

　　在很多情况下，我们需要对GStreamer创建的Pipeline进行调试，来了解其运行机制以解决所遇到的问题。为此，GStreamer提供了相应的调试机制，方便我们快速定位问题。

查看调试日志

使用GST_DEBUG环境变量查看日志

　　GStreamer框架以及其插件提供了不同级别的日志信息，日志中包含时间戳，进程ID，线程ID，类型，源码行数，函数名，Element信息以及相应的日志消息。例如：

$ GST_DEBUG=2 gst-launch-1.0 playbin uri=file:///x.mp3
Setting pipeline to PAUSED ...
0:00:00.014898047 47333      0x2159d80 WARN                 filesrc gstfilesrc.c:530:gst_file_src_start:<source> error: No such file "/x.mp3"
...

　　我们可以发现，只需要在运行时指定GST_DEBUG环境变量，并设置日志级别，即可得到相应的日志。由于GStreamer提供了丰富的日志，如果我们打开所有的日志，必定会对程序的性能有所影响，所以我们需要对日志进行分级，GStreamer提供了8种级别，用于输出不同类型的日志。

级别0：不输出任何日志信息。
级别1：ERROR信息。
级别2：WARNING信息。
级别3：FIXME信息。
级别4：INFO信息。
级别5：DEBUG信息
级别6：LOG信息。
级别7：TRACE信息。
级别8：MEMDUMP信息，最高级别日志。

　　在使用时，我们只需将GST_DEBUG设置为相应级别，所有小于其级别的信息都会被输出，例如：设置GST_DEBUG=2，我们会得到ERROR及WARNING级别的日志。
　　上面的例子中，所有模块使用同一日志级别，除此之外，我们还可以针对某个插件设定其独有的日志级别，例如：GST_DEBUG=2,audiotestsrc:6 只会将audiotestsrc的日志级别设置为6，其他的模块仍然使用级别2。
　　这样，GST_DEBUG的值是以逗号分隔的”模块名:级别“的键值对，可以在最开始增加其他未指定模块的默认日志级别，多个模块名可以使用逗号隔开。同时，GST_DEBUG的值还支持”*“通配符。
　　例如：GST_DEBUG=2,audio*:6会将模块名以audio开始的模块的日志级别设置为6，其他的默认为2。
　　同样，GST_DEBUG=*:2 会匹配所有的模块，与GST_DEBUG=2等同。
　　我们可以通过gst-launch-1.0 --gst-debug-help 列出当前所注册的模块名，模块名由插件注册。在安装的插件改变时，此命令输出结果也会变化。

在Windows中，需要按照Windows的方式设置环境变量。

　　Windows cmd使用以下命令设置：

D:\gstreamer\1.0\msvc_x86_64\bin>  set GST_DEBUG=*:2

查看设置的值
D:\gstreamer\1.0\msvc_x86_64\bin>  set GST_DEBUG
GST_DEBUG=*:2

　　Windows PowerShell使用以下命令设置：

PS D:\Tools\gstreamer\1.0\msvc_x86_64\bin> $env:GST_DEBUG="*:2"

查看设置的值
PS D:\Tools\gstreamer\1.0\msvc_x86_64\bin> $env:GST_DEBUG
*:2

PS D:\Tools\gstreamer\1.0\msvc_x86_64\bin> $env:GST_DEBUG="souphttpsrc:6"
PS D:\Tools\gstreamer\1.0\msvc_x86_64\bin> $env:GST_DEBUG
souphttpsrc:6

使用GST_DEBUG_FILE将日志输出到文件

　　在实际中，我们通常将日志保存在文件中，便于后续分析。我们可以使用GST_DEBUG_FILE环境变量，指定日志文件名，GStreamer会自动将日志写入文件中，由于GStreamer日志包含终端色彩代码，我们通常使用 GST_DEBUG_NO_COLOR=1 环境变量将其禁用，方便查看。使用方式如下：

$ GST_DEBUG_NO_COLOR=1 GST_DEBUG_FILE=pipeline.log GST_DEBUG=5 gst-launch-1.0 audiotestsrc ! autoaudiosink

使用自定义日志接口

　　在实际项目中，不同应用可能采用不同的日志接口，为此，GStreamer提供了相应的接口，应用程序可以在初始化时，通过gst_debug_add_log_function()增加自定义日志接口。相关接口如下：

//Add customized log function to GStreamer log system.
void gst_debug_add_log_function (GstLogFunction func,
                            gpointer user_data,
                            GDestroyNotify notify);

// Function prototype for a logging function that can be registered with
// gst_debug_add_log_function()
// Use G_GNUC_NO_INSTRUMENT on that function.
typedef void (*GstLogFunction) (GstDebugCategory * category,
                   GstDebugLevel level,
                   const gchar * file,
                   const gchar * function,
                   gint line,
                   GObject * object,
                   GstDebugMessage * message,
                   gpointer user_data);

// Enable log if set to true.
void gst_debug_set_active (gboolean active);
// Set the default log level.
void gst_debug_set_default_threshold (GstDebugLevel level);

　　示例代码如下：

#include <gst/gst.h>
#include <stdio.h>

/* declare log function with the required attribute */
void my_log_func(GstDebugCategory * category,
                 GstDebugLevel level,
                 const gchar * file,
                 const gchar * function,
                 gint line,
                 GObject * object,
                 GstDebugMessage * message,
                 gpointer user_data) G_GNUC_NO_INSTRUMENT;

void my_log_func(GstDebugCategory * category,
                 GstDebugLevel level,
                 const gchar * file,
                 const gchar * function,
                 gint line,
                 GObject * object,
                 GstDebugMessage * message,
                 gpointer user_data) {

    printf("MyLogFunc: [Level:%d] %s:%s:%d  %s\n",
            level, file, function, line,
            gst_debug_message_get(message));

}

int main(int argc, char *argv[]) {
  GstPipeline *pipeline = NULL;
  GMainLoop *main_loop = NULL;

  /* set log function and remove the default one */
  gst_debug_add_log_function(my_log_func, NULL, NULL);
  gst_debug_set_active(TRUE);
  gst_debug_set_default_threshold(GST_LEVEL_INFO);

  /* Initialize GStreamer */
  gst_init (&argc, &argv);

  /* default log function is added by gst_init, so we need remove it after that. */
  gst_debug_remove_log_function(gst_debug_log_default);


  pipeline = (GstPipeline *)gst_parse_launch("audiotestsrc ! autoaudiosink", NULL);

  /* Start playing */
  gst_element_set_state (GST_ELEMENT(pipeline), GST_STATE_PLAYING);

  main_loop = g_main_loop_new (NULL, FALSE);
  g_main_loop_run (main_loop);

  /* Free resources */
  g_main_loop_unref (main_loop);
  gst_element_set_state (GST_ELEMENT(pipeline), GST_STATE_NULL);
  gst_object_unref (pipeline);

  return 0;
}

　　编译运行后，会得到指定函数输出的log。

$ gcc basic-tutorial-13a.c -o basic-tutorial-13a `pkg-config --cflags --libs gstreamer-1.0`

使用GStreamer日志系统

　　如果不想使用自定义接口，我们同样可以使用Gstreamer提供的日志系统来由Gstreamer框架统一管理日志。
　　使用GStreamer的日志系统时，我们需要首先定义我们的category，并定义GST_CAT_DEFAULT 宏为我们的category：

GST_DEBUG_CATEGORY_STATIC (my_category);
#define GST_CAT_DEFAULT my_category

　　然后在gst_init后初始化我们的category：

GST_DEBUG_CATEGORY_INIT (my_category, "my category", 0, "This is my very own");

　　最后使用GST_ERROR(), GST_WARNING(), GST_INFO(), GST_LOG() 或GST_DEBUG() 宏输出日志，这些宏所接受的参数类型与printf相同。
　　示例代码如下：

#include <gst/gst.h>
#include <stdio.h>

GST_DEBUG_CATEGORY_STATIC (my_category);
#define GST_CAT_DEFAULT my_category

int main(int argc, char *argv[]) {
  /* Initialize GStreamer */
  gst_init (&argc, &argv);

  GST_DEBUG_CATEGORY_INIT (my_category, "my category", 0, "This is my very own");

  GST_ERROR("My msg: %d", 0);
  GST_WARNING("My msg: %d", 1);
  GST_INFO("My msg: %d", 2);
  GST_DEBUG("My msg: %d", 3);

  return 0;
}

　　编译后，设置相应的log等级即可看到我们所添加的log。

$ gcc basic-tutorial-13b.c -o basic-tutorial-13b `pkg-config --cflags --libs gstreamer-1.0`
$ GST_DEBUG=5 ./basic-tutorial-13b
...
0:00:00.135957434  6189      0x21c4600 ERROR            my category basic-tutorial-13b.c:13:main: My msg: 0
0:00:00.135967528  6189      0x21c4600 WARN             my category basic-tutorial-13b.c:14:main: My msg: 1
0:00:00.135976899  6189      0x21c4600 INFO             my category basic-tutorial-13b.c:15:main: My msg: 2
0:00:00.135985622  6189      0x21c4600 DEBUG            my category basic-tutorial-13b.c:16:main: My msg: 3

获取Pipeline运行时的Element关系图

　　在Pipeline变得很复杂时，我们需要知道Pipeline是否按预期运行、使用到哪些Element，尤其是使用playbin 或uridecodebin时。为此，GStreamer提供了相应的功能，能够将Pipeline在当前状态下所有的Elements及其关系输出成dot文件，再通过 Graphviz等工具可以将其转换成图片文件。
　　为了得到.dot文件，我们只需通过GST_DEBUG_DUMP_DOT_DIR 环境变量，指定输出目录即可，gst-launch-1.0会在各状态分别生成一个.dot文件。例如：通过下列命令，我们可以得到使用playbin播放网络文件时生成的Pipeline：

$ GST_DEBUG_DUMP_DOT_DIR=. gst-launch-1.0 playbin uri=https://www.freedesktop.org/software/gstreamer-sdk/data/media/sintel_trailer-480p.webm
$ ls *.dot
0.00.00.013715494-gst-launch.NULL_READY.dot
0.00.00.170999259-gst-launch.PAUSED_PLAYING.dot
0.00.07.642049256-gst-launch.PAUSED_READY.dot
0.00.00.162033239-gst-launch.READY_PAUSED.dot
0.00.07.606477348-gst-launch.PLAYING_PAUSED.dot

$ dot 0.00.00.170999259-gst-launch.PAUSED_PLAYING.dot -Tpng -o play.png

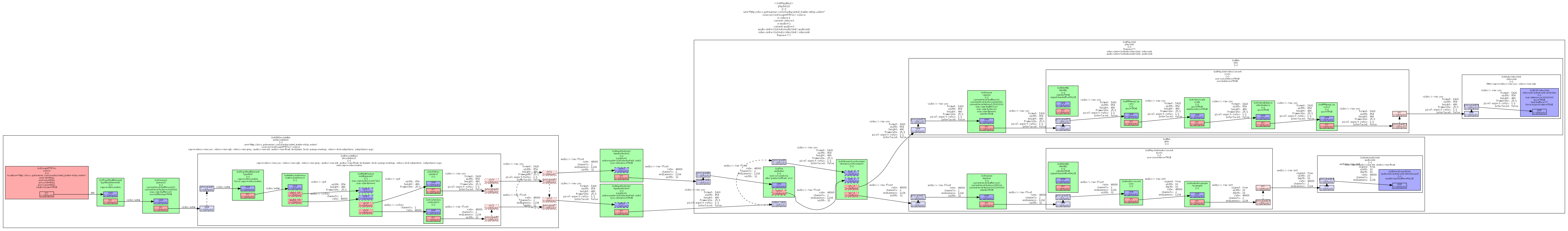

生成的play.png如下（结果会根据安装的插件不同而不同）：

需要注意的是，如果需要在自己的应用中加入此功能，那就需要在想要生成dot文件的时候显式地在相应事件发生时调用GST_DEBUG_BIN_TO_DOT_FILE() 或GST_DEBUG_BIN_TO_DOT_FILE_WITH_TS()，否则即使设置了GST_DEBUG_DUMP_DOT_DIR 环境变量也无法生成dot文件。
