什么是霍尔传感器？

霍尔传感器是一种基于霍尔效应的磁场检测装置，能够将磁场变化转换为电信号输出。其核心原理是：当电流垂直于外磁场通过半导体时，载流子发生偏转，在垂直于电流和磁场的方向上会产生附加电场，从而在半导体两端产生电势差（霍尔电压）。

这种特性使霍尔传感器成为检测磁场、位置、转速等物理量的理想选择，广泛应用于工业自动化、汽车电子和智能家居等领域。

典型应用场景

1. 磁场检测与接近开关

霍尔传感器最基础的应用是检测磁场存在和变化。当磁性物体靠近时，传感器输出信号发生跳变，可用于自动门、安全防护等场景。

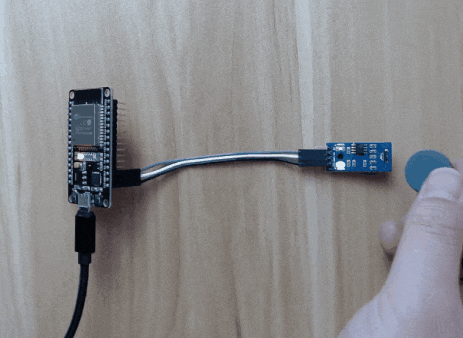

霍尔传感器磁场检测效果

2. 转速测量

通过在旋转物体上安装磁铁，霍尔传感器可检测每圈磁场变化次数，从而计算转速。这种方法广泛应用于电机控制、车轮测速等领域。

霍尔传感器转速检测原理

3. 无刷电机控制

在无刷电机中，霍尔传感器用于检测转子位置，帮助控制器精确控制绕组电流换向，实现平稳高效运转。

ESP32霍尔传感器实战

硬件准备

ESP32开发板
霍尔传感器模块（如A3144）
磁铁（用于测试）
杜邦线若干

电路连接

霍尔传感器与ESP32通过数字接口连接，接线方式如下：

ESP32引脚	霍尔传感器引脚
VCC	VCC
GND	GND
GPIO 15	DO（数字输出）

核心代码实现

from machine import Pin
import time

# 初始化GPIO15为输入模式
hall_pin = Pin(15, Pin.IN)

while True:
    # 读取传感器输出值
    value = hall_pin.value()
    print("霍尔传感器输出:", value)

    # 根据输出值判断磁场状态
    if value == 0:
        print("检测到磁场")
    else:
        print("未检测到磁场")

    time.sleep(0.1)
