用ESP32和汽车仪表盘打造复古风网络监控中心:SNMP协议实战指南

项目缘起:当汽车仪表遇上网络监控

作为程序员,我们每天都在关注网络速度,但传统的监控方式要么是枯燥的数字,要么需要打开浏览器查看。今天要介绍的ESP32网络速度仪表盘项目,将彻底改变这种状况——通过改造汽车复古仪表盘,让网速监控变得直观而富有科技感。

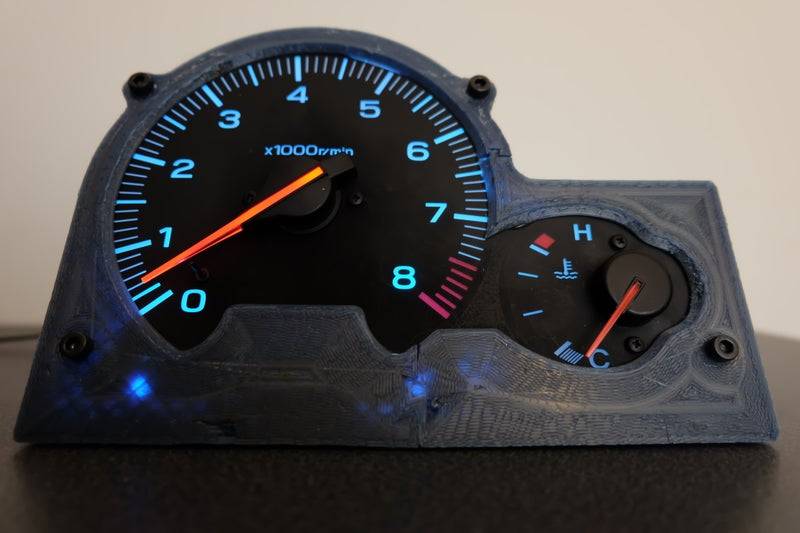

改装完成的网络速度仪表盘

这个项目巧妙地将汽车工业设计与现代物联网技术结合:

  • 视觉体验:指针式仪表提供毫秒级视觉反馈,比数字显示更直观
  • 复古美学:汽车仪表盘的机械质感为桌面增添工业风
  • 实用功能:实时监控上传/下载速度,支持多设备网络状态监测

技术原理与系统架构

核心工作流程

[路由器SNMP数据] → [ESP32处理] → [双H桥驱动] → [仪表盘指针]
                    ↓
              [RGB背光控制] → [状态指示]

关键技术点

  • 数据采集:通过SNMP协议从路由器获取网络流量数据
  • 指针驱动:双H桥电机驱动模块控制空芯执行器
  • 视觉反馈:RGB灯带根据网络状态变化颜色(正常-绿色/拥堵-红色)

空芯仪表的工作奥秘

很多人好奇汽车仪表盘如何被ESP32控制,这要归功于空芯执行器(Air-Core actuator) 技术:

  • 结构:两个垂直线圈+空心腔体+永磁体指针轴
  • 原理:电流通过线圈产生磁场,永磁体与合成磁场对齐实现指针偏转
  • 控制:PWM信号调节电流大小,精确控制指针角度(精度可达1°)

仪表盘内部结构

硬件准备:材料清单与选型建议

必需材料

元件名称规格要求作用参考价格
ESP32开发板任意型号核心控制与网络通信¥35
双H桥电机驱动模块L298N或TB6612FNG(2个)驱动两个仪表盘指针¥25/个
汽车模拟仪表盘空芯式(直径50-80mm)速度显示载体¥50-150(拆车件)
电源12V/2A + 5V/2A分别给仪表和ESP32供电¥40
电线16AWG(粗)+ 24AWG(细)电源连接与信号传输¥10

可选材料与工具

增强功能材料

  • 电阻套件(220Ω/2.2kΩ/10kΩ):信号调理
  • NPN晶体管(2N2222):指示灯控制
  • RGB LED灯带:状态指示
  • JST连接器:模块化连接

必备工具

  • 电烙铁+焊锡:电路焊接
  • 拆卸工具:十字螺丝刀+10mm套筒(拆仪表盘用)
  • 剥线钳:处理导线

可选工具

  • JST压线钳:制作可靠连接线
  • 3D打印机:制作外壳(可省略,用通用外壳替代)

制作过程:从拆车件到智能设备

步骤1:仪表盘改造

  1. 小心拆卸汽车仪表盘,取出空芯仪表模块
  2. 测量线圈电阻(通常80-120Ω),确认工作电压
  3. 移除原有电路板,保留指针和线圈部分

步骤2:电路连接

ESP32 GPIO → 电机驱动 → 仪表盘线圈
     ↑         ↑
     └→ 电源模块 ←┘

关键接线

  • ESP32 GPIO25/GPIO26 → 第一个H桥(下载速度)
  • ESP32 GPIO27/GPIO14 → 第二个H桥(上传速度)
  • GPIO4-GPIO6 → RGB灯带控制

步骤3:软件实现

  1. 开发环境:Arduino IDE + ESP32支持包
  2. 核心库
    • 修改版Arduino_SNMP库(实现SNMP管理器功能)
    • Adafruit_NeoPixel库(RGB灯带控制)
  3. 关键代码片段

    // SNMP数据获取 SNMPManager.get("1.3.6.1.2.1.2.2.1.10.1", &downloadBytes);  // 指针控制 void setPointer(int gaugeNum, int speed) {  int pwm = map(speed, 0, MAX_SPEED, 0, 255);  digitalWrite(in1[gaugeNum], HIGH);  analogWrite(pwmPin[gaugeNum], pwm); }

步骤4:调试优化

  • 通过路由器管理界面启用SNMP服务
  • 校准指针零位和满量程(通过电位器或软件校准)
  • 调整RGB灯效与网速对应关系(如>50Mbps为绿色)

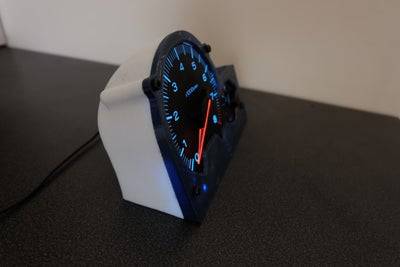

带RGB背光的仪表盘

项目扩展与进阶技巧

功能升级建议

  1. 多参数监控:增加CPU/内存使用率监测(通过SNMP获取服务器数据)
  2. 数据记录:添加SD卡模块,记录网络波动历史
  3. 远程访问:集成MQTT协议,实现手机APP远程查看
  4. 语音提示:当网速低于阈值时触发TTS语音提醒

常见问题解决

  • 指针抖动:增加RC滤波电路(10k电阻+10uF电容)
  • 数据延迟:本地缓存最近3次SNMP数据,采用滑动平均算法
  • 兼容性问题:对不支持SNMP的路由器,可改用DDWRT固件

结语:创客精神的最佳诠释

这个项目完美展示了创客文化的精髓——变废为宝,跨界融合。用几十元的成本,将汽车拆车件改造成实用的网络监控设备,不仅解决了实际问题,更带来了DIY的乐趣。

完整项目文档和代码请参考:网络速度仪表盘 - 项目主页

更多创意电子项目请访问:IT项目网

无论你是网络爱好者、程序员还是汽车改装迷,这个项目都值得一试。它不仅能提升你的硬件开发技能,还能为你的桌面增添一件独一无二的科技艺术品。期待在评论区看到你的改装作品!
