从发现到透视：现代雷达的进化密码

当隐身战机与智能诱饵充斥战场，传统雷达的"发现即摧毁"模式已显疲态。现代雷达系统正经历革命性蜕变——不仅要锁定目标三维坐标，更要解析目标的材质纹路、识别机动特征、预判战术意图。这种"战场透视"能力的关键钥匙，正是高精度目标模拟技术。

精度跃升，能一步到位？

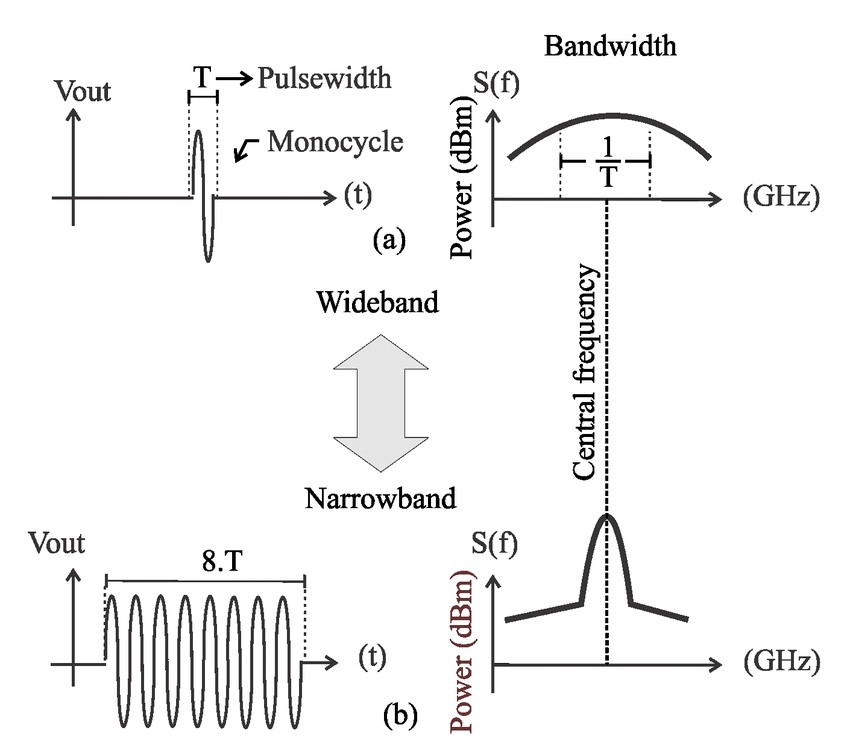

为实现高精度雷达目标模拟，工程师普遍的做法是增加信号带宽以提高雷达系统的时域分辨力与频域特征提取能力，这可以捕获更多信号细节，同时利用DRFM技术，也就可以获取更精确的目标RCS信息，从而更准确地提取目标的特征。

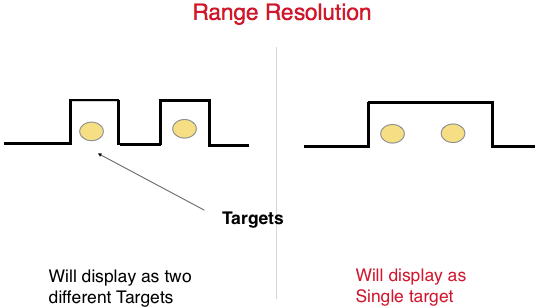

从理论上来说，根据雷达的距离分辨率公式：ΔR=c/2B，（ΔR :距离分辨率，c :光速，B :信号带宽）可以直观看出其信号带宽越大，这就意味着雷达可以将两个近距离目标(在不同方位上)绘制为单独的目标，此时距离分辨力越高。

根据速度分辨率公式： ΔV=λ / 2T（ λ 为雷达波长，T 为调频周期），当带宽增大时，脉冲宽度减小，也就允许更高的脉冲重复频率（PRF），即意味着在相同的总观测时间内可积累更多脉冲数N，从而延长相干处理时间Tcoherent=N⋅TPRI，进而提升速度分辨率。

一步到位的精度跃升，背后的“代价”？

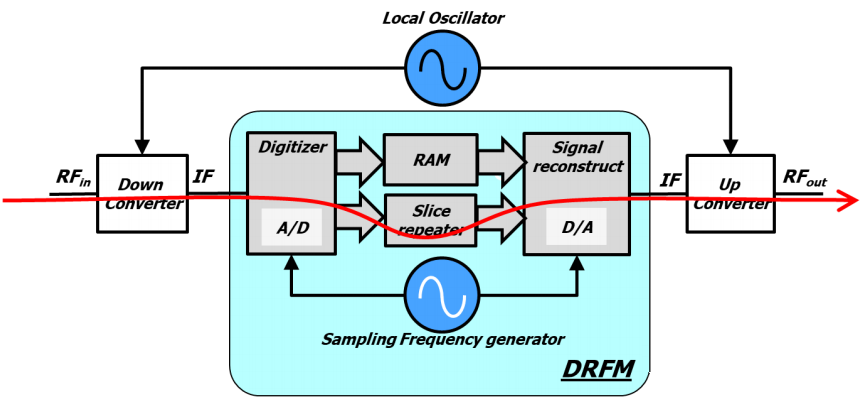

但在实际目标模拟的过程中，基于DRFM技术，在对雷达信号完成采集后，还需要根据测试需求对信号进行调制处理，如通过扩展目标模拟来实现一维距离像，通过多普勒调制实现速度模拟。因此，提升信号带宽的有效性，除了理论上的合理性还需要突破这两项更实际的挑战。

一维距离像中的时延控制

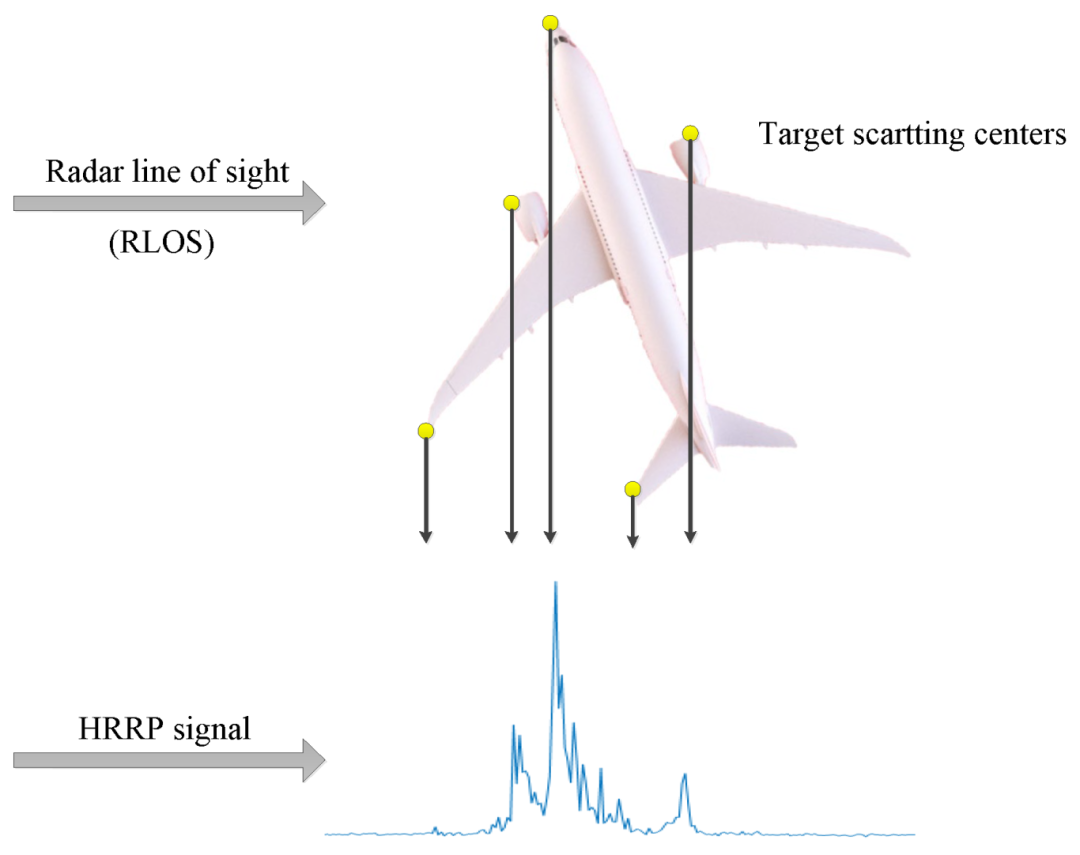

宽带技术的高分辨距离像（HRRP）通过目标散射中心在雷达视线方向的投影分布，能精确重构目标距离维物理结构特征，究其本质是通过时延差异解析目标散射点的位置分布，如下图，延迟模块的校准精度直接决定了系统的最小可分辨时延，反之这也会成为重要的制约因素：

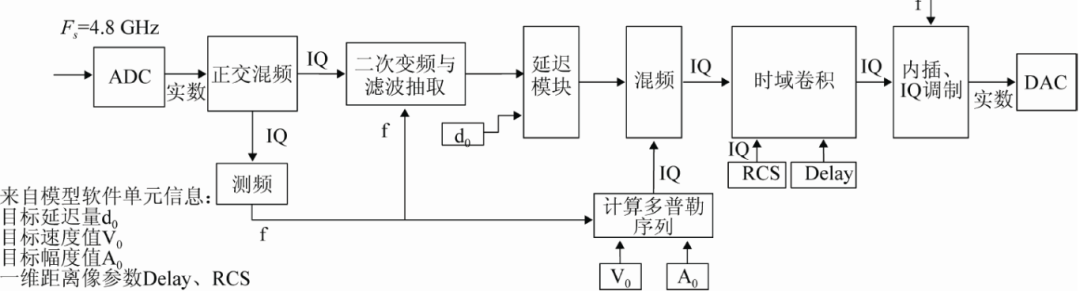

1）时钟抖动引入随机误差：遵循Nyquist采样定理，宽带系统需满足fs≥2B，但时钟抖动（tjitter）引发采样时刻随机偏移所产生Δterror=tjitter的时延测量误差，最终引发距离误差ΔR=c·tjitter/2，影响距离像定位；

2）群时延非线性导致频散效应：射频前端器件的群时延非线性特性引发相位响应畸变，对宽带信号（如LFM信号）产生频率相关的时延偏差Δtgroup，造成散射点位置偏移与波形失真，其影响程度与信号带宽及群时延波动量正相关。

宽带信号的多普勒扩展

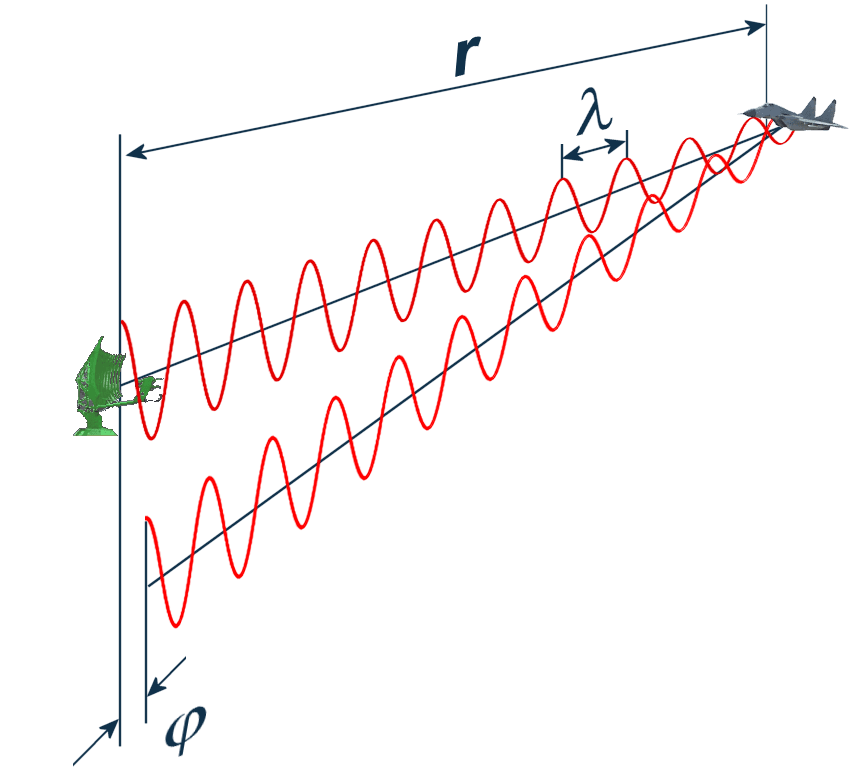

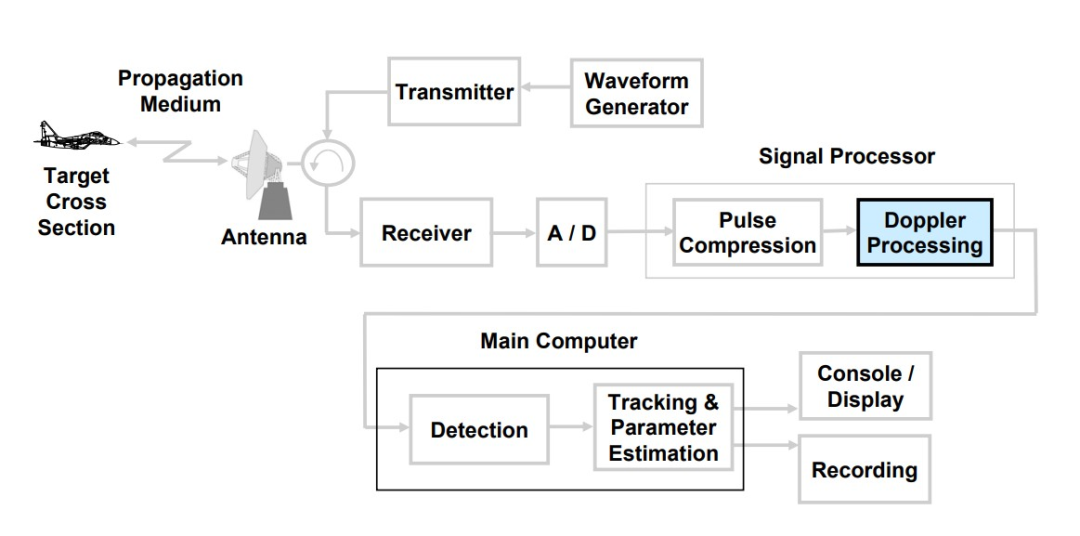

基于数字射频存储（DRFM）技术通过在数字基带注入多普勒频移信息实现运动特征重构。其核心原理基于目标径向速度(v)产生的多普勒频移关系：fd =2v/λ，通过调制回波信号的相位或频率实现动态参数模拟。

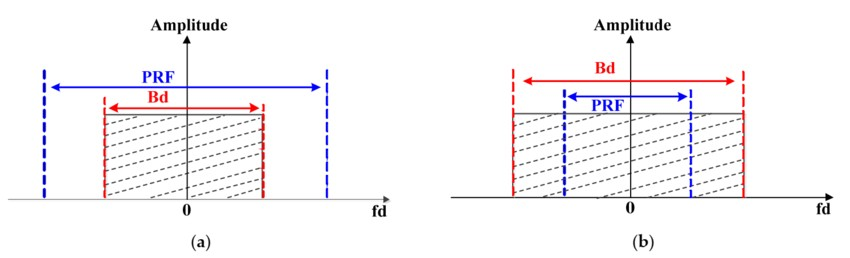

就窄带信号而言，目标被视为“点目标”，多普勒效应仅表现为整体回波信号的频移；而在宽带雷达信号中，不同频率成分的多普勒频移呈现非均匀分布特性，因此不同频率成分的多普勒频移也需要精确测量，由此也就引发了新的连锁反应：

1）频率源相位噪声与稳定性：多普勒频移不仅改变信号频率，还会引入时变相位项 ϕ(t)=2πΔf(f)t。宽带信号不同频率分量的相位变化速率不同，破坏信号的整体相干性，影响频率源的相位噪声性能，速度估计误差进一步增大；

2）多径效应的叠加：宽带信号的由于不同频率分量产生差异化频移，再叠加不同路径的信号输入可能会产生不同的多普勒频移，这些频移叠加后会导致信号频谱进一步展宽（速度远离雷达时）或压缩（速度靠近时），破坏信号匹配滤波特性；
