西门子1515R环网组态，

1. 1. PLC中的设置如下：
      1. 插入PLC

1. 1. 1. IP地址

冗余PLC只需要分别设置两个PLC的IP地址和节点名称，其他配置只需在PLC1修改即可。

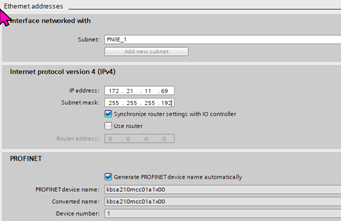

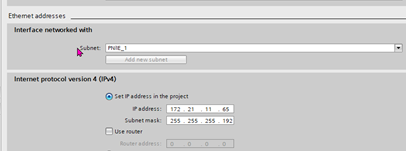

1. 1. 1. 1. PLC1 X1的IP地址

新建网络PN/IE_1设置IP地址

系统IP

节点名称

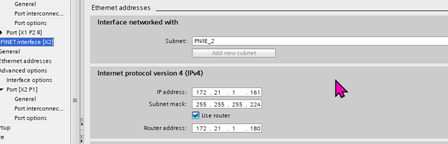

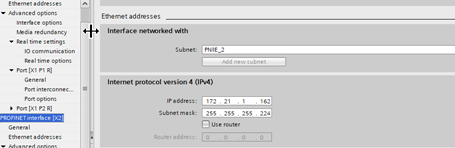

2.1.2.2    PLC1 X2的IP地址

新建网络PN/IE_2设置IP地址

系统IP

节点名称

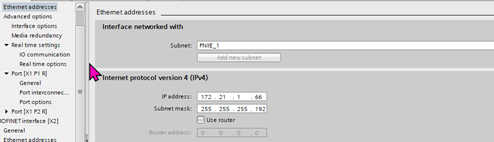

2.1.2.3    PLC2 X1的IP地址

               连接网络PN/IE_1，设置IP地址



系统IP

节点名称

2.1.2.2    PLC2 X2的IP地址

连接网络PN/IE_1，设置IP地址

系统IP

节点名称

1. 1. 1.  冗余域

使用多环网冗余网络MRP，故需要配置两个冗余域

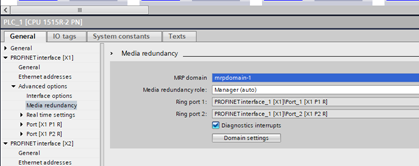

选中PLC，找到Media redundancy，PLC角色为Manager（auto）设置如下图：

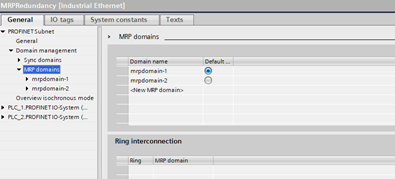

在上图中点击Domain Setting，添加mrpdomain-2.

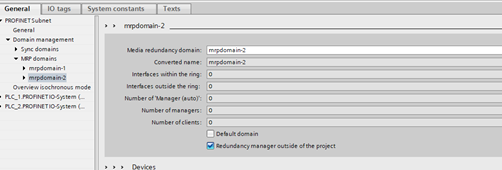

选中左侧菜单中的mrpdomain-2，设置redundancy manager outside of project

1. 1. 1. 发送时钟

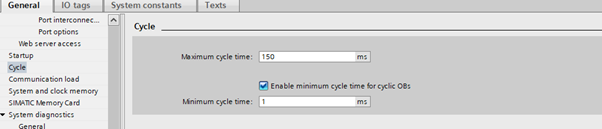

1. 1. 1. 1. 循环时间

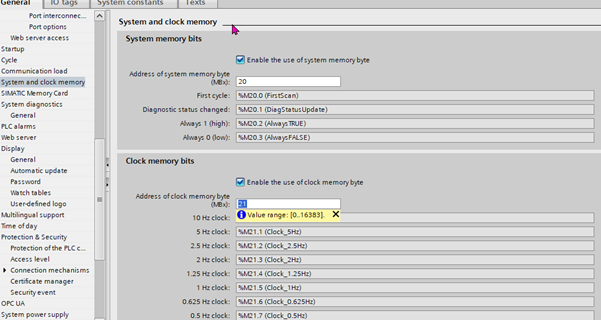

1. 1. 1. 系统和时钟

1. 1. 1. 时间

经测试修改时区，不能正确修改PLC的时间为本地时间，依然为0时区时间，故此项不修改，后续设置PLC时间时，+8小时即可。

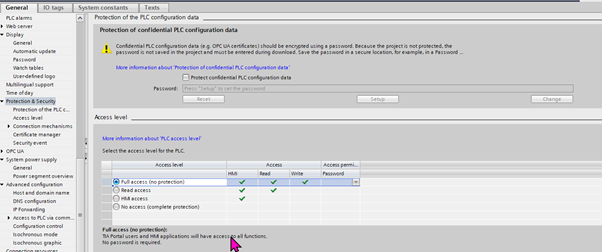

1. 1. 1. 保护与安全

1. 1. ET200SP
      1. 插入ET200SP设置名称

1. 1. 1. 分配设备到PLC

1. 1. 1. IP地址

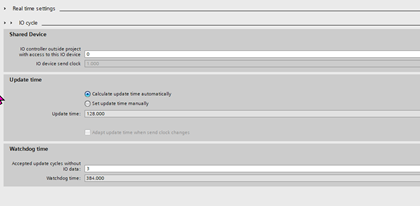

1. 1. 1. 更新时间，看门狗时间
