wincc工程组态论文_WinCC与S7-1500 R/H冗余系统的通信解析

作者： 张占领 - 西门子工业技术支持中心

来源：西门子文档“WinCC_S71500R_GS”

写在前面(文中超链接仅在微信公众号“智能制造之家”有效)

前面我们介绍了很多WinCC相关的知识：

WinCC V7.5典型架构及选型指南

WinCC的虚拟化架构与技术

WinCC与第三方系统数据交互—IndustrialDataBridge

WinCC与MES的生产工单和批次数据交互

WinCC是如何承接上层MES和下层PLC的通信的？

也介绍了西门子的冗余系统：

什么是冗余系统—记1515R冗余编程组态调试

什么是软冗余——S7-300/400软冗余调试学习

今天来聊一聊WinCC与西门子S7-1500R/H系统的通信~

WinCC与S7-1500R/H冗余系统通信有2种方式

以下为本次采用的软件和硬件：

软件：

WinCC : SIMATIC WinCC V7.5 SP1

Step7：SIMATIC STEP7 Professional V16

硬件：

CPU 1515R-2 PN

IM 155-6 PN

方法1：系统IP通信

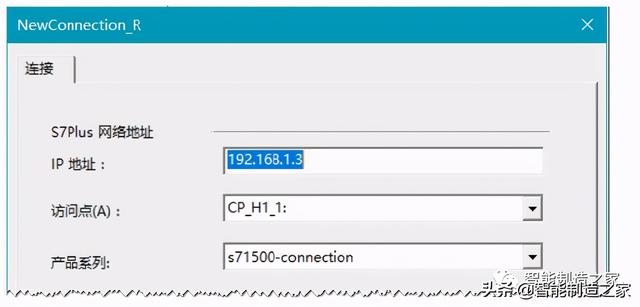

WinCC通过S7-1500R/H的系统IP通信，这时S7-1500R/H的2个CPU被看作1个PLC，系统IP自动连接到主PLC。当主PLC宕机后，WinCC通过此系统IP自动切换到备用PLC上。这种方式组态简单，与单PLC无异，WinCC通信连接中的IP地址输入S7-1500R的系统IP即可。

这种方式适用PC是单网卡的网络结构

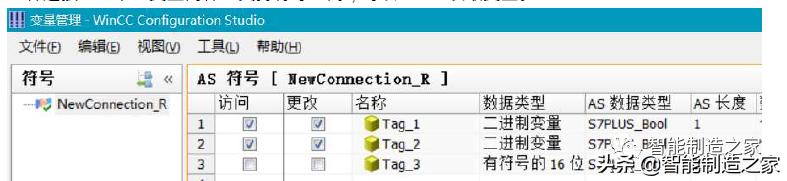

这种连接方式下支持符号访问，也支持AS 读取变量，我们着重介绍方法2

方法2：通过系统变量通信

WinCC V7.5 SP1 开始支持通过”系统变量“控制的S7-1500R/H冗余通信。可支持单网卡的网络，也可支持双网卡的冗余网络。
