MATLAB实现fundus-vessel-segmentation-tmbe程序

该程序是Orlando发表的论文中实现的血管分割的程序。使用该程序要引用原文哦。

Orlando, J.I., Prokofyeva, E. , Blaschko, M.B.: A discriminatively trained fully connected conditional random field model for blood vessel segmentation in fundus images. Biomedical Engineering, IEEE Transactions on (2016)

Orlando, J.I. , Blaschko, M.B.: Learning fully-connected CRFs for blood vessel segmentation in retinal images. In: MICCAI. (2014) 634–641

源代码在GitHub上下载。

我电脑上安装的是MATLAB2019a，程序包中有一个库在2019版本中更改了，所以执行时出错，在文章后面介绍。

我修改后的程序包下载地址：https://download.youkuaiyun.com/download/icecreamdinner/19662236

基础修改

程序包中有“user_manual.pdf”文档，先按照该文档的操作步骤建立文件夹、更改路径等操作。

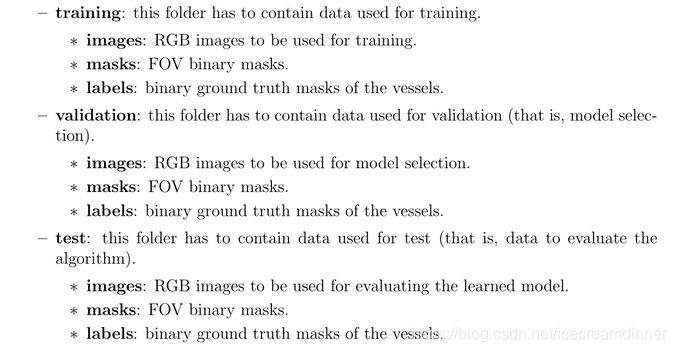

1. 设置一个输入文件夹“img_input”，在该文件夹下建立DRIVE数据集文件夹，具体路径如下图所示：

2. 设置一个输出文件夹“img_store”;

3. 打开“script_experiments_massive.m”文件，

     增加添加路径的语句，例如：“addpath('./Configuration');”把所有程序包的文件夹路径都添加到搜索路径中去；

     变量datasetsNames是输入文件夹下数据集的名字，我只测试了DRIVE数据集，所以将其他数据集注释，只保留DRIVE数据集；

     指定输入、输出文件夹路径：注意“\”符号

rootDatasets = 'E:\DR\06-Vessels\img_input\';     %输入文件夹路径
rootResults = 'E:\DR\06-Vessels\img_store';        %输出文件夹路径

4. 打开程序包中Configuration文件夹下的“getConfiguration_GenericDataset.m”文件，该文件是配置config变量的重要文件，模型的相关参数设置可以在此文件中修改。首先需要指定训练集路径：

    config.scale_factor = estimateScaleFactor('E:\DR\06-Vessels\img_input\DRIVE\training', config.training_data_path);

出错

1.

在“get_lineresponse.m”文件中，把W改成3了。W表示窗的大小，本来是自动生成的，这里手动设置为3了。

2.

出现NaN和Inf是由于config结构体变量中有些数据生成错误了，主要是在修改路径时出现错误，系统没有找到相关数据的存储位置，仔细检查自己的路径是否正确。

3.

这是在使用支持向量机进行二次规划时，调用了quadprog.m函数文件时出现错误，原因是该程序包调用的quadprog.m文件与matlab2019a中的quadprog函数文件不同，需要更改部分语句。

在bundler函数中修改
      state.quadProgOpts = optimset('Algorithm', 'interior-point-convex', 'Display', 'off', 'MaxIter', 1000);
      % state.quadProgOpts = optimset('Algorithm', 'active-set', 'Display', 'off', 'MaxIter', 1000);
把下面语句改成上面的，因为2011之后的优化函数不支持active-set了。
具体参考以下网址：https://blog.youkuaiyun.com/qq_42165292/article/details/104802779

4.

    我在程序包中没有找到SaveSegmentations函数，不知道放哪了，不过这个函数就是存储了分割好的血管图、config文件、模型、存储位置这些信息，使用save函数存储为mat文件也可以，

         save('vessel_segment.mat','root','config', 'results', 'model') ;
