【英飞凌CYW20829测评】-05-总线CAN FD收发

CYW20829最难得的是搭载了CAN FD这一帖开始接触学习CANFD，CANFD和CANZ最大的区别就是最高速率不同，CAN最高速率是1Mbps,CANFD最高速率是8Mbps。

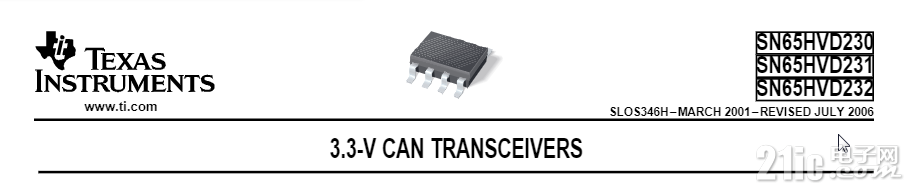

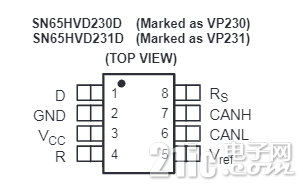

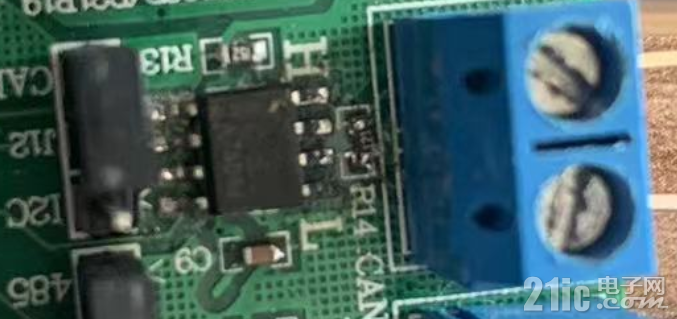

开发板上没有CAN收发芯片，需要外接一个CAN收发芯片，以前的开发板上有CAN收发器，型号是SN65HVD230，芯片电源3.3V,就接到这个芯片上试一试收发吧。

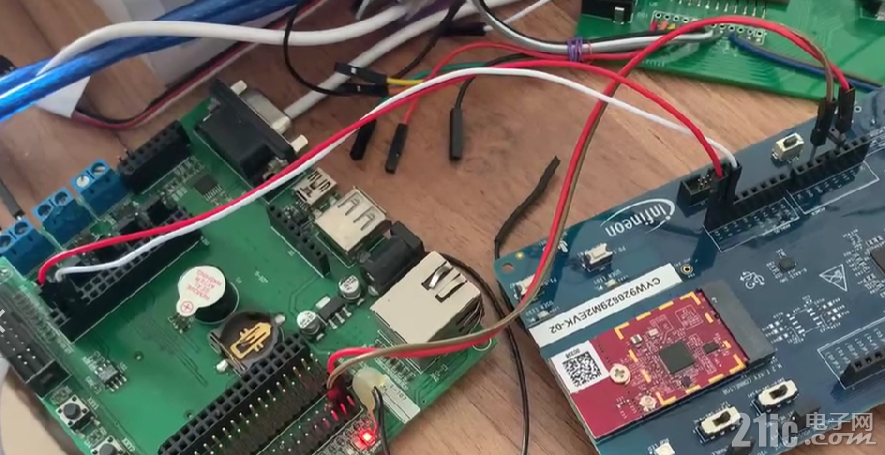

CAN收发器芯片3.3V电源从开发板上引出来，

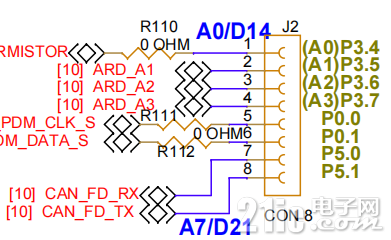

CAN收发芯片TX\RX接到开发板上的P51\P50


硬件已经接完，下面开始做软件。

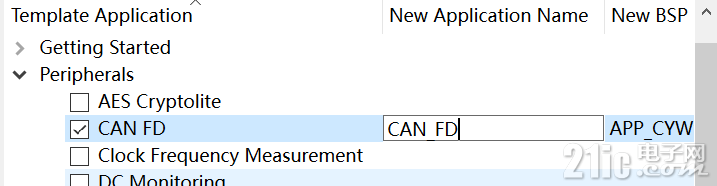

建立一个工程，工程名字就叫CAN_FD


创建完后MAIN函数上可以看到系统初始化

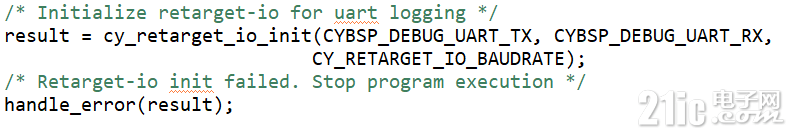

串口配置

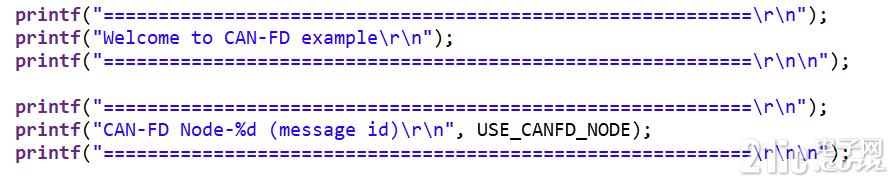

串口打印


CAN中断配置

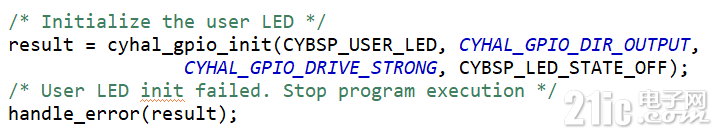

LED配置

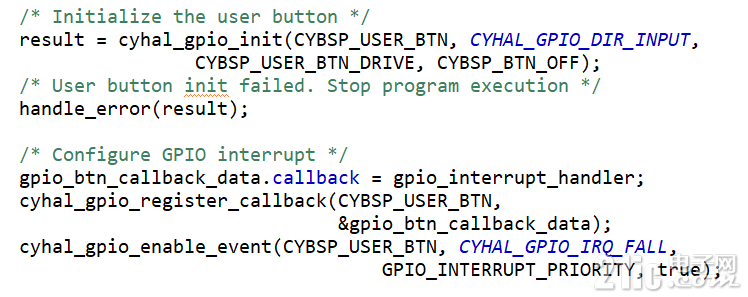

按键配置

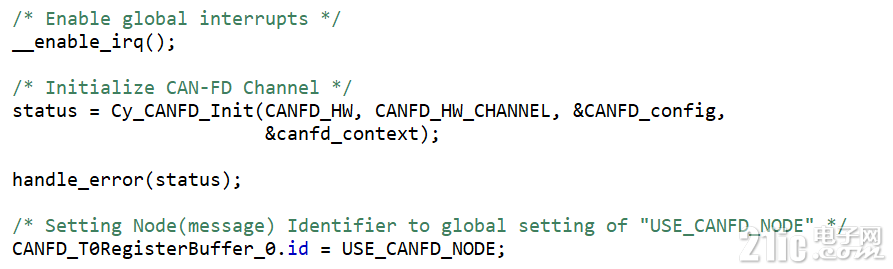

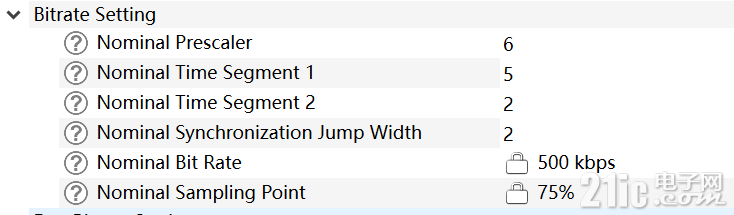

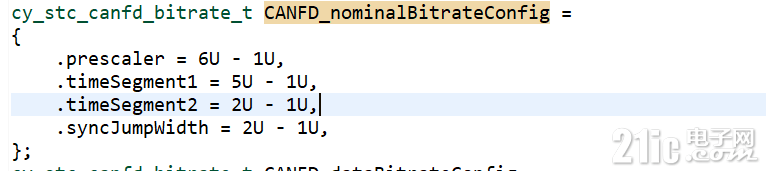

CAN配置，速率为500Khz

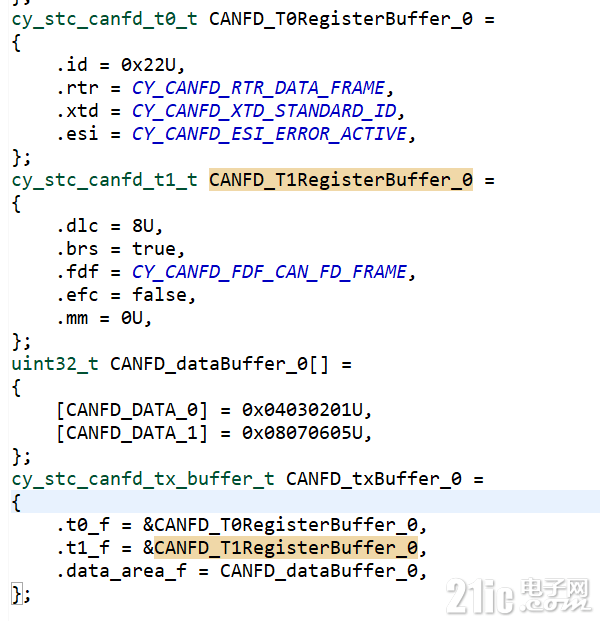

一直检测有没有按下按键，按下按键就发一帧CAN数据出去。




CAN接受数据中断函数，接收到数据串口打印出来

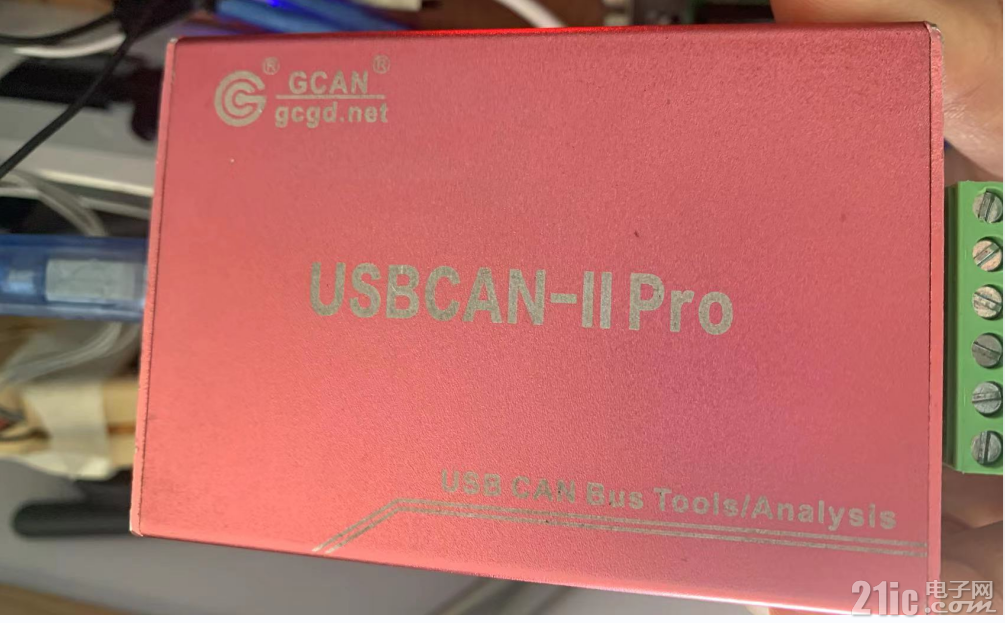

连上USBCAN采集器

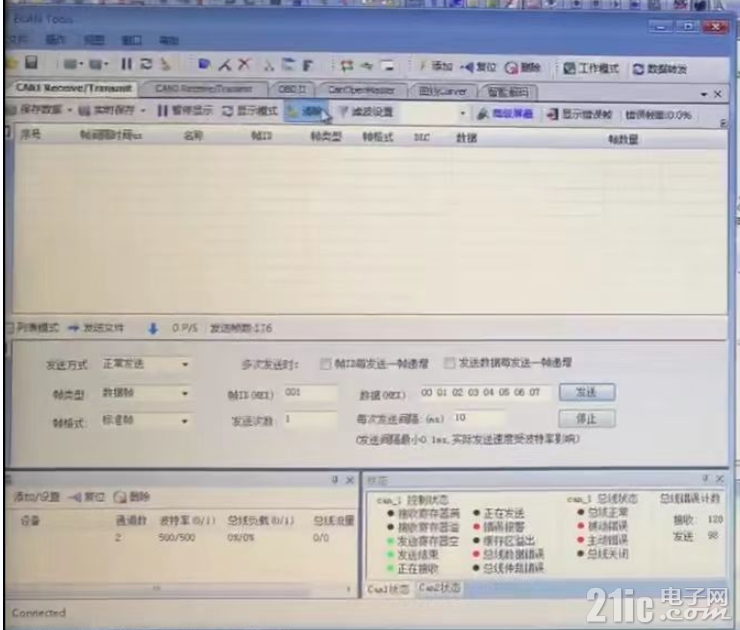

打开USBCAN监督查看CAN数据，打开串口调试软件看串口数据，按下开发板的按键，

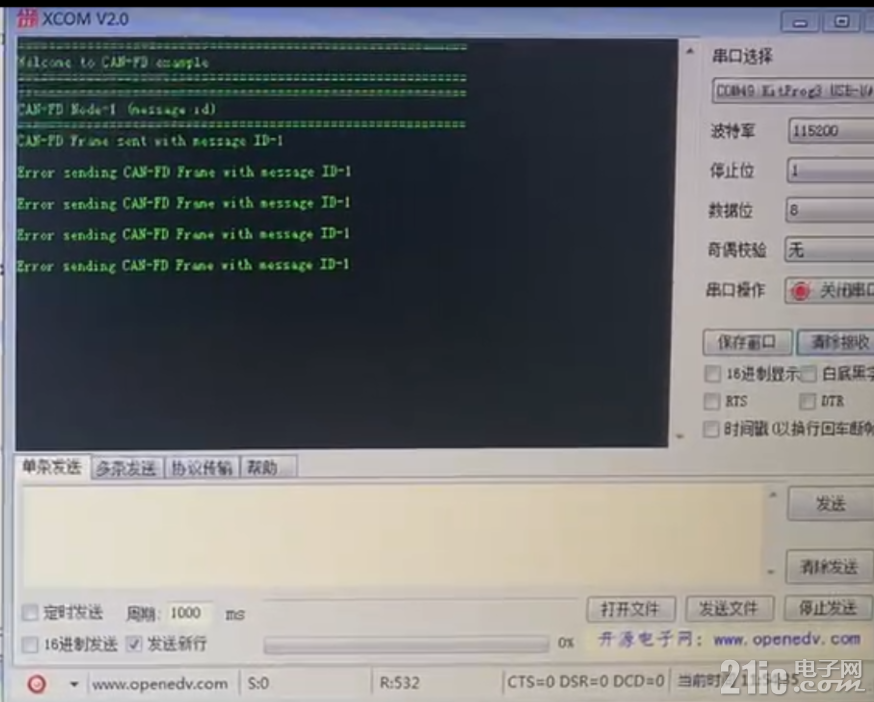

按下按键，串口打印发送出错


USB采集也没有采集到CAN数据,确实是没发出来数据

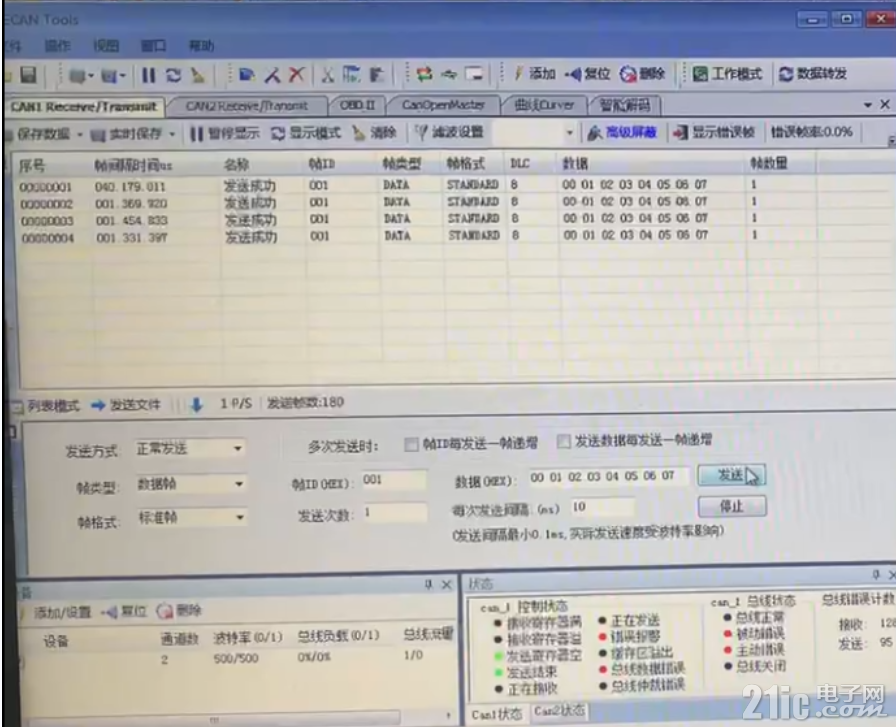

测试接收功能，通过CAN采集器上位机发送ID为1 数据为0 1 2 3 4 5 6 7过去给开发板。


经过测试，CAN发送测试功能失败，CAN接收功能正常，收到ID为1，数据为0 1 2 3 4 5 6 7


3.3V CAN收发器SN65HVD230发送功能失败，接收功能正常，又换了一个5V供电的CAN收发器1040，情况一样，发送功能失败，接收功能正常，哪位大佬知道原因，麻烦评论区告知一声，谢谢！

今天看到一位大神CAN收发成功了，我得找找原因呀，找找资料。。。
我想我找到发CAN数据失败的原因了，我手里的USBCAN采集器不支持CAN FD,USBCAN采集器这家公司有支持CAN FD的分析仪，我手里的不支持CAN FD.
还有SN65HVD230、TJ1040都不支持CAN FD，TJ1057支持CAN FD,想要测试CAN FD，看来得换芯片了。


。
---------------------
