matlab simulink系统仿真流程

今天翘了个经管课，专门看了看simulink的教程捣腾一番。之前早就听过simulink工具，但一直不会用。今天算是初步接触了，把流程记下来。

在命令窗口输入simulink，一会就会出现功能界面。里面都是集成好的模块。模块化的拼接算是simulink的特点吧。

simulink是站在系统的角度分析问题的，把常用的模块和库封装起来，自顶而下的设计系统。

最简单的，我模拟了一个滤波的系统。

在source找到了正弦波，和加法器一起形成y = sin(10t) + cos(300t)的输入。

然后按照参考书设计了一个一阶低通滤波器，想把高频滤掉。

因为是在离散域，信号必须采样。只需双击模块，在sample time键入采样周期就行。注意符合采样定理，我定为0.001s，即1K采样率。

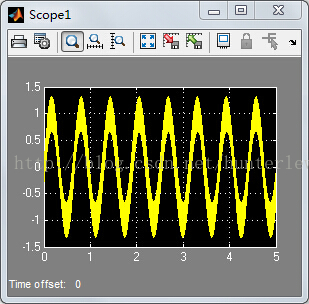

然后连接滤波器，输出到示波器。波形如下：

从波形可以发现滤不干净，可能这个滤波器太弱了。于是想到设计FIR滤波器。

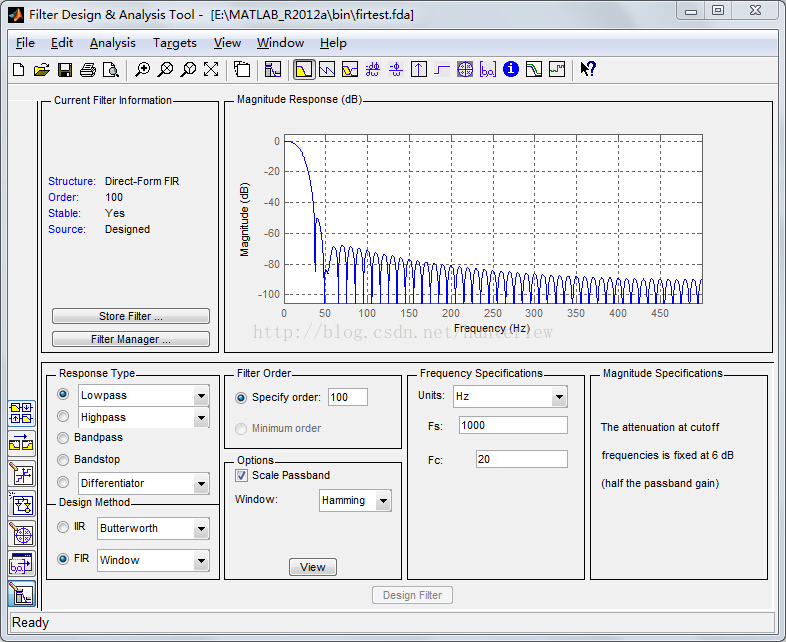

打开fdatool，按照所需要的幅频特性设计，我选了凯泽窗，100阶：

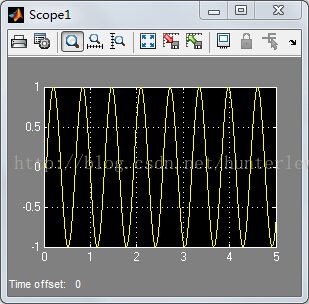

设计完后点击design filter，确认无误后export到simulink model中，将原来的滤波器换成新的FIR滤波器看看滤出来的效果：

发现低频信号已经通过滤波器还原了出来，传说中的FIR滤波器果然腻害！

上午还非常傻的纠结为什么从图中的周期是0.6而不是1/10 = 0.1呢？因为1
