信号源输出的负载阻抗与输出幅值的关系

实际使用信号源时，相信你一定遇到过设置的输出与示波器上观察的值不相等？一般情况下，信号源是没有坏的，而是你的设置有问题。

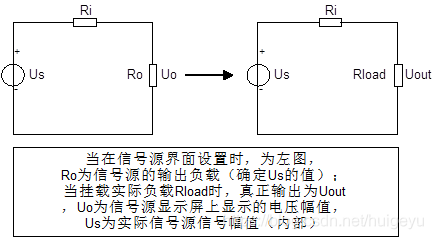

如下：给出一般信号源的内部等效电路：

实际上，信号源的正确使用首先，要掌握几个概念：
1、Us为信号源标志符，也表示为实际信号源内部信号幅值；
2、Ri为信号源的输出阻抗，一般是50欧姆（也存在其他值，一般电压信号源内阻越小越好），也可以理解为信号源内阻；
3、Ro为信号源的输出负载，该值即信号源控制界面上可以选择的负载阻值，对应Uo表示信号源的视在幅值（即控制面板上看到的）；
4、实际输出负载Rload，这个是信号源后端的真正负载，对应地Uout表示真正输出的信号幅值；

要想获得既定的目标幅值，遵循以下两个步骤：
第一步，选择好合适的输出负载Ro（对应有一个视在幅值），根据该值（利用与Ri的分压）得到Us的值；
第二步，挂载上实际负载时，利用Ri和Rload的分压关系计算得到真正的Uout；

以下举例：假设信号源内阻（输出阻抗
