本文介绍了使用Cesium创建水流模型的方法，通过Primitive图元实现仿真的水效果，重点讲解了定义材质、创建primitive以及解决元素变形错位的策略，结合官方示例详细阐述了制作过程。

摘要生成于 C知道，由 DeepSeek-R1 满血版支持，前往体验 >

关于Primitive。

Primitive和Entity，一般翻译成图元和实体，图元更接近底层，实体是封装后的高级对象，使用更加简便。一般来说，Primitive的使用相对繁琐，相比Entity需要使用者自己初始化更多对象，包括外观、地理信息等，但正因为如此，为Primitive添加材质要方便很多，因为可以直接操作几何体的外观部分。

如何做出比较仿真的水

那么既然我们要仿真出比较偏向于真实流水的效果，当然是使用primitive对象会更加方便一些。

这里有官方的示例可以参照：传送门

从示例中我们可以看出，模仿水流效果的重点是材质文件和我们对于材质的基本属性设置。

以下图片材料即官方示例给出的材质材料，可以直接保存使用。
请添加图片描述

水流模型的制作

①定义材质

const material = new Cesium.Material({
      fabric: {
        type: "Water",
        uniforms: {
          // baseWaterColor: new Cesium.Color(64 / 255.0, 157 / 255.0, 253 / 255.0, 0.5),
          normalMap: '/static/waterNormals.jpg',
          frequency: 8000.0, // 控制波数的数字。
          animationSpeed: 0.02, // 控制水的动画速度的数字。
          amplitude: 5.0, // 控制水波振幅的数字。
          specularIntensity: 0.8, // 控制镜面反射强度的数字。
        }
      }
    })

②定义primitive

注意areaArr为[经度，纬度，高度，经度……]的一维数组，primitive的形状将会根据不同数据绘画出不同的水流形状。

let primitives = new Cesium.Primitive({
      geometryInstances: new Cesium.GeometryInstance({
        geometry: new Cesium.PolygonGeometry({
          polygonHierarchy: new Cesium.PolygonHierarchy(
            Cesium.Cartesian3.fromDegreesArray(areaArr)
          ),
          vertexFormat: Cesium.EllipsoidSurfaceAppearance.VERTEX_FORMAT,
          extrudedHeight: parseFloat(10),
          height: parseFloat(10)
        }),
      }),
      appearance: new Cesium.EllipsoidSurfaceAppearance({
        material: material
      }),
    })

③把primitive加入到viewer当中

this.viewer.scene.primitives.add(
      primitives
    );

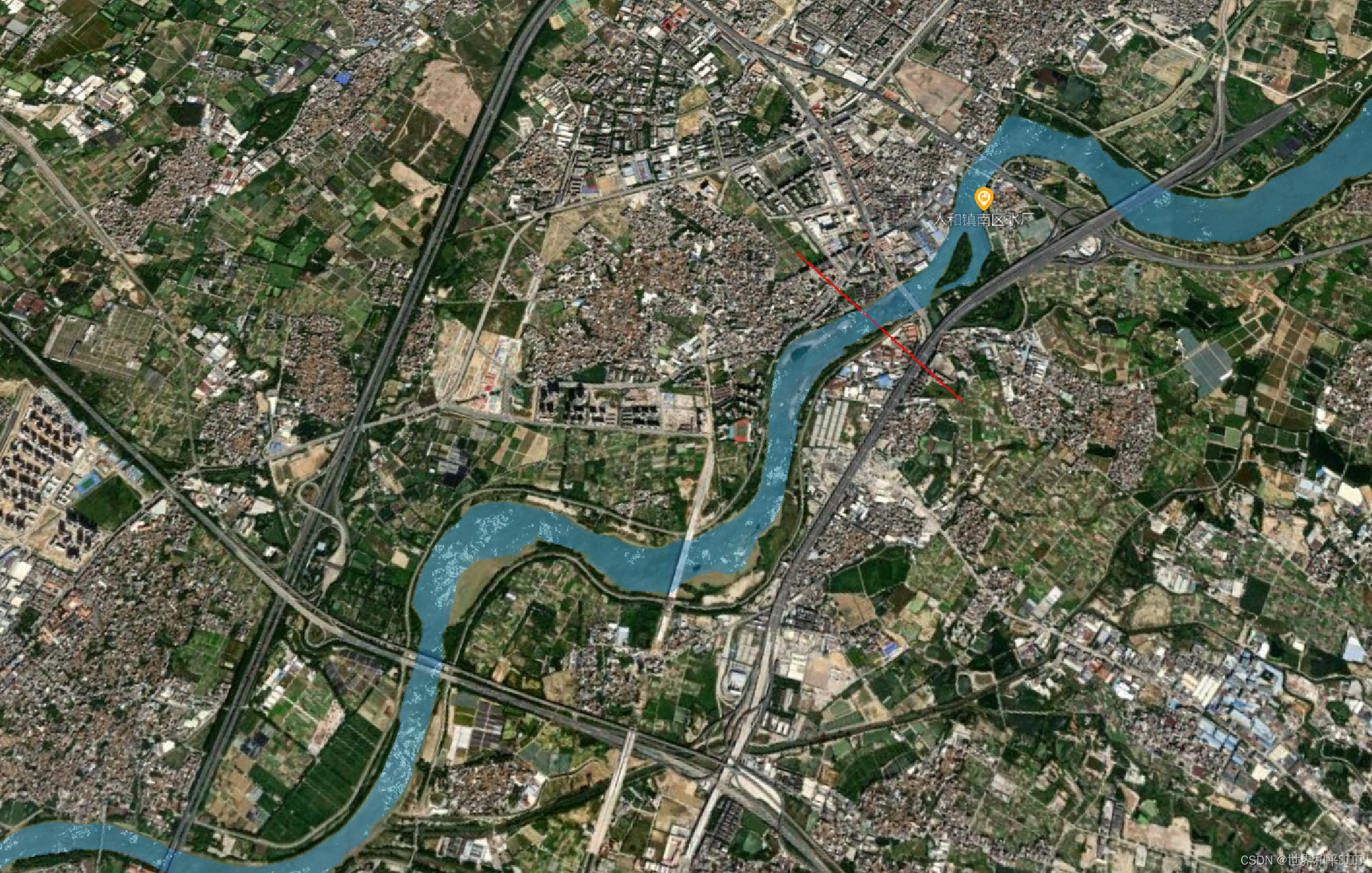

在这里插入图片描述

元素变形错位的解决方案

加载后出现变形错位，很有可能是渲染方式错了，或者数据比较复杂，上面的解决方案适合比较简单的数据。

而下面这种则利用了cesium自带的渲染矢量方式，首先ceisumAPI会帮我们生成entity对象。然后我们拿出entity对象的坐标点位（通过entity.polygon.hierarchy.getValue()），把这些点位再构建一个polygon对象，赋给primitive，同时给primitive加载材质便可以解决错位变形问题。

Cesium.GeoJsonDataSource.load('资源文件地址').then(function (dataSource) {
      let entity = dataSource.entities.values[0];
      var geometry = new Cesium.PolygonGeometry({
        polygonHierarchy: entity.polygon.hierarchy.getValue(),
        height: -20,
        extrudedHeight: 10
      });
      let primitives = new Cesium.Primitive({
        geometryInstances: new Cesium.GeometryInstance({
          geometry: geometry,
        }),
        appearance: new Cesium.EllipsoidSurfaceAppearance({
          material: waterMaterial,
        }),
        asynchronous: false,
      })
      that.viewer.scene.primitives.add(
        primitives
      );

    })
