部分GANs简介(二)

PatchGAN

在讲pix2pix之前，有一个重要概念是PatchGAN。传统GAN的判别器中，在卷积层后使用全连接层，而PatchGAN 在判别器中使用全卷积代替全连接层。全连接层最后的输出维度是real or fake，这回破坏对patch的真假判断，使用全卷积，输出为NN的结果，然后平均分数，输出判断结果，保留了对patch的判断。在pix2pix文中使用的最后一层卷积层感受野为7070，作为全卷积的输入，即判别器会判断每个70*70的patch的真假。

CGAN

Pix2Pix

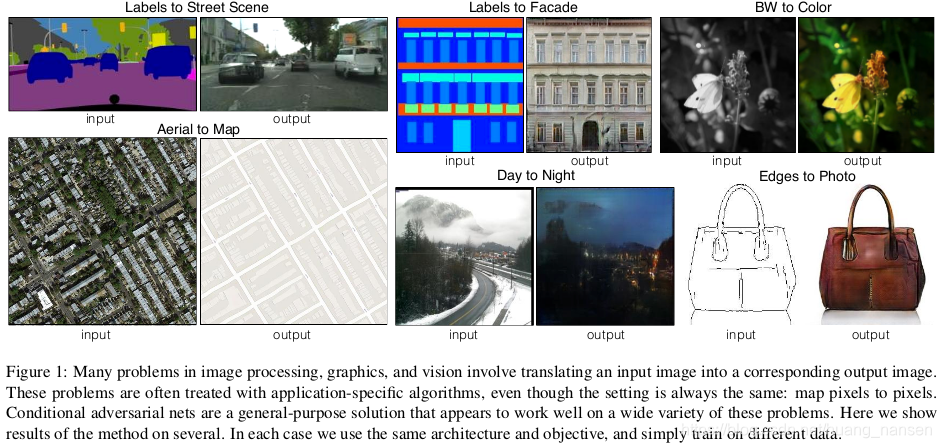

pix2pix是图像翻译(image translation)领域中最经典的论文之一，是GAN的目前在图像到图像转换领域中的一个成功应用。
传统GANs通过输入一个随机噪声学习到目标图像y：
cGANs 通过输入一个随机噪声和一张条件图片来学习目标图像y：
cGANs 可以分为两部分，第一部分为生成器G(generator)，用于接受输入图片x及噪声z，生成对应的图片G(x, z)，另一部分为判别器D(discriminator)，用于在训练过程中判别生成网络生成的真实性，判别器的输入分为两种，一种为{x, y}，即输入的条件图片以及标签图片，还有一种为{x, G(x, z)}，即输入的条件图片以及生成器生成的图片，输出为0到1的是真实图片的概率。在模型训练完成后，我们在最终应用时，只需要使用训练好的生成器网络即可。

pix2pix与一般cGANs在网络结构上有三点不同：
首先，pix2pix输入中并不包含随机噪声z，而是采用dropout的形式来为生成器提供噪声， 这是由于实验中发现随机噪声z很容易在训练过程中被生成器忽略，从而导致生成图片与输入条件图片产生一一映射的关系，因此pix2pix网络的输入仅为条件图片。

其次，pix2pix的生成器中未不是采用传统的Encoder-decoder结构，而是采用U-Net网络结构(见图1)，相较于Encoder-decoder结构，U-Net结构在解码阶段对应层中添加了跳跃连接，这是为了图像在解码阶段获取更多的浅层特征信息，有利于生成图像的边界优化。

最后，pix2pix还采用了PatchGAN的结构，把图像等分成多个patch，然后使用判别器分别判断每个patch的真实程度，最后取平均值作为图像的判别分数，作者认为这样计算的损失可以被看成是一种纹理或风格的损失。

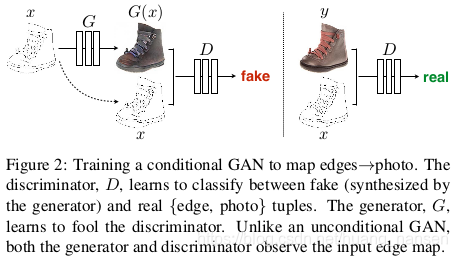

模型结构基本如下：
x是cGAn的输入条件，y为输出的真实图片，G(x)为输出图片，D作为判别器，分为两种情况，第一种情况下，D的输入为G(x)和x，第二种情况下，D的输入为y和x。

$$\begin{array}{rl}{\mathcal{L}}_{cGAN}(G,D)=& {\mathbb{E}}_{x,y}[\log D(x,y)]+{\mathbb{E}}_{x,z}[\log (1-D(x,G(x,z))]]\end{array}$$

$${\mathcal{L}}_{L1}(G)={\mathbb{E}}_{x,y,z}\left[\Vert y-G(x,z){\Vert }_1\right]$$

$$G^{\ast }=\arg \underset{G}{\min }\underset{D}{\max }{\mathcal{L}}_{cGAN}(G,D)+\lambda {\mathcal{L}}_{L1}(G)$$

$${\alpha }_k^c=\frac{1}{Z}\sum _i\sum _j\frac{\partial y^c}{\partial A_{ij}^k}$$

虽然论文公式中的生成器包含z随机噪声，但作者在下面指明了，pix2pix模型中，由于随机噪声在训练过程中容易被忽略，因此采用dropout来代替随机噪声，产生多样性结果。

BicycleGAN

在pix2pix中，由于随机噪声z经常会在训练中被忽略，作者去掉了随机噪声的输入，改为使用dropout作为输入。BicycleGAN的即为pix2pix的升级版，作者也是相同的。

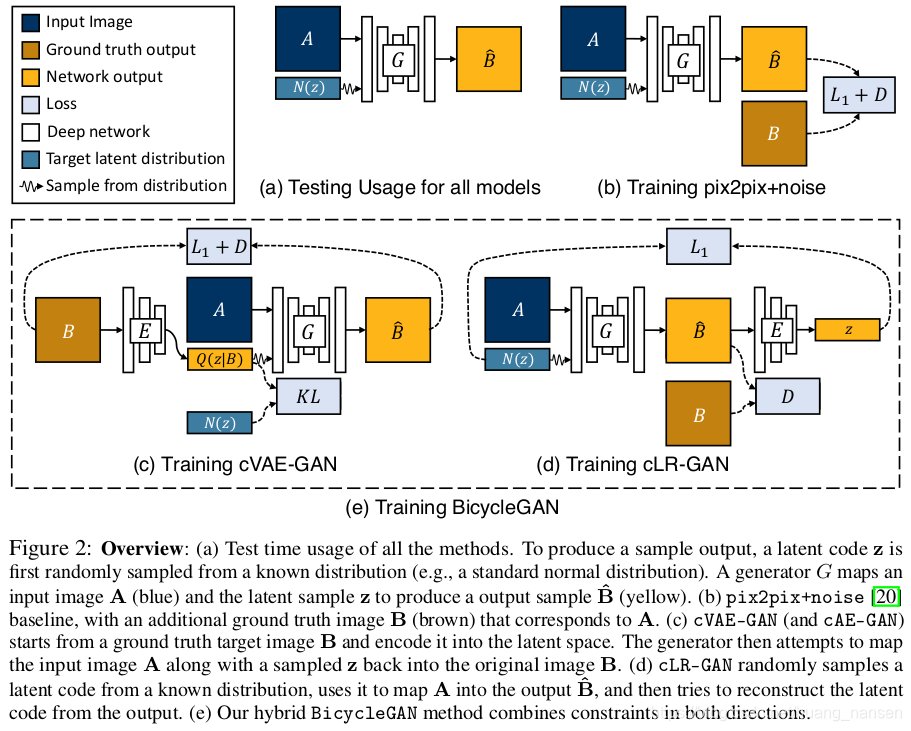

在BicycleGAN中，主要结合了两种方法：cVAE-GAN、cLR-GAN。

cVAE-GAN

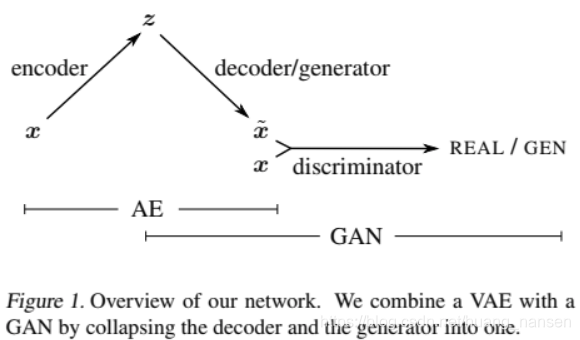

在VAE的基础上添加了GAN的对抗损失

https://zhuanlan.zhihu.com/p/62139750
https://zhuanlan.zhihu.com/p/31627736

AE：传统的(AE)将图片编码为隐变量(latent variable)，可以看做是一个降维，解码器可以通过隐变量还原输入图片。但是存在的问题是，我们无法通过构造隐变量来生成图片，因为隐变量是通过encoder编码生成的。

VAE：变分自动编码器(VAE)通过添加限制，将隐变量粗略遵循一个标准正态分布，这样我们就可以通过标准正态分布去采样，再通过解码器生成新图片。本质上VAE是在常规AE中，对Encoder的结果加入了高斯噪声，使Decoder能够对噪声有鲁棒性，在之后增加一个Encoder来动态调解噪声强度 。（这里不懂）

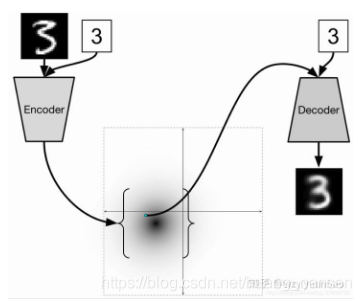

CVAE：使VAE可控

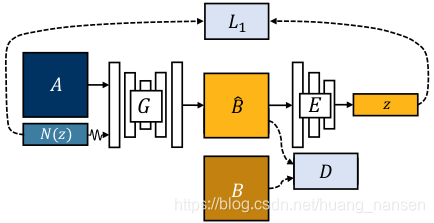

cLR-GAN

为了使模型不忽略随机噪声z，添加一个L1loss，这个loss不用于原图和生成图的对比，而是生成噪声和原噪声的对比，保证噪声不被忽略。
$${\mathcal{L}}_1^{\text{latent }}(G,E)={\mathbb{E}}_{\mathbf{A}\sim p(\mathbf{A}),\mathbf{z}\sim p(\mathbf{z})}\Vert \mathbf{z}-E(G(\mathbf{A},\mathbf{z})){\Vert }_1$$
$$G^{\ast },E^{\ast }=\arg \underset{G,E}{\min }\underset{D}{\max }{\mathcal{L}}_{\mathrm{G}\mathrm{A}\mathrm{N}}(G,D)+{\lambda }_{\text{latent }}{\mathcal{L}}_1^{\text{latent }}(G,E)$$

SinGAN

Single Natural Image GAN (SinGAN)是ICCV2019最佳论文，旨在设计一个生成对抗网络，通过对单张图片进行训练，达到多种效果（生成多张图片、图像融合、手绘图转实景图、图像编辑、图像超分辨率重建）
SinGAN的特点在于：

1. 单张图片训练，随机噪声的输入
2. 同一个模型可用于多种图像生成任务
3. generator和discriminator具有相同的模型结构和相同的感受野
4. coarse-to-fine金字塔结构，coarse生成的图片作为fine的输入

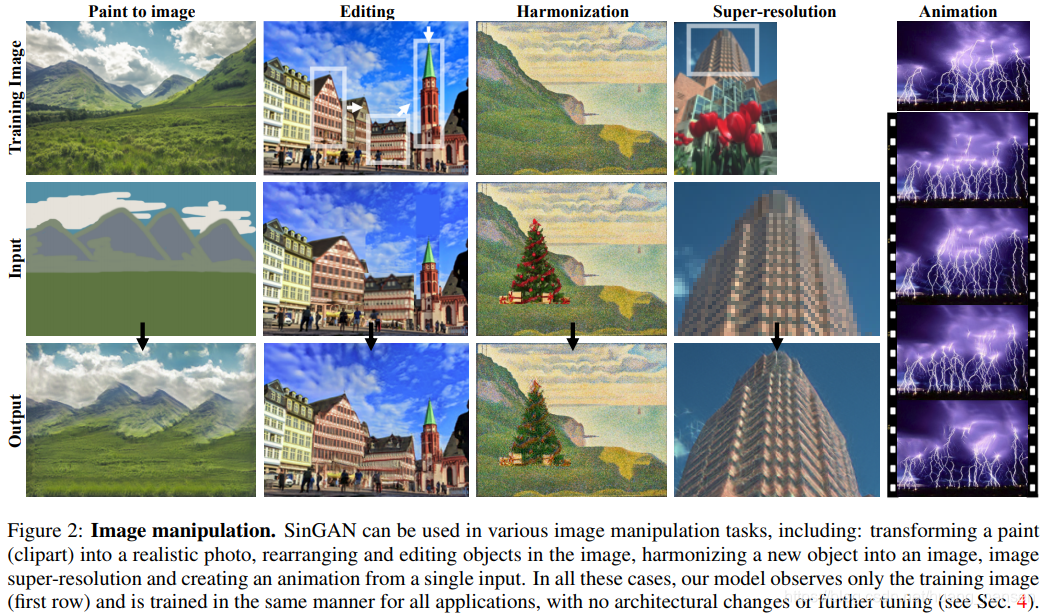

上图可以看到，SinGAN适用与多种图像生成任务，并且有较好的效果

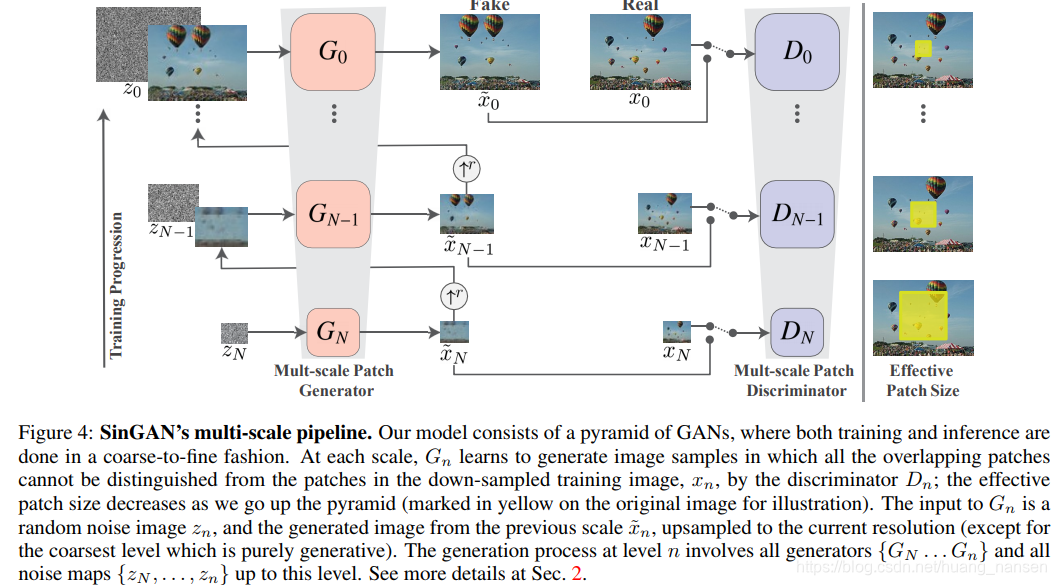

上图为论文中SinGAN的模型结构，模型包含了多个从粗粒度到细粒度的生成器加判别器的组合。每个尺度对应一组生成网络和对抗网络。除了最粗尺度N外，生成器的输入由一个随机噪声图片Zn和一张由粗粒度生成器生成的图片上采样到当前分辨率大小组成。网络的输出则是上一个尺度所丢失的参差，加上上一层输出图上采样得到的图片，生成当前生成器的最终输出。

N为最初的一层，可以表示为：
$${\tilde{x}}_N=G_N\left(z_N\right)$$

当层次小于N时，表示为：
$${\tilde{x}}_n=G_n\left(z_n,\left({\tilde{x}}_{n+1}\right){\uparrow }^r\right),n<N$$

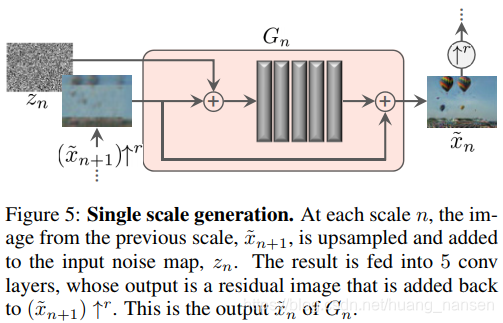

上图中为了保证随机噪声不被忽略，每层都添加对应尺度的noise输入(作者表示是为了防止出现在conditinalGAN中经常出现的noise被忽略的问题)
$${\tilde{x}}_n=\left({\tilde{x}}_{n+1}\right){\uparrow }^r+{\psi }_n\left(z_n+\left({\tilde{x}}_{n+1}\right){\uparrow }^r\right)$$

论文中提到的一个概念effective patch size(effective receptive field)，文综采用的固定的11*11的感受野（每层相对原图缩放后），因此，在粗粒度的图中，对应的原图感受野非常大，细粒度反之。
论文中作者提到，小的感受野加上对网络容量的限制，有利于防止网络直接记忆单张图片。

损失函数为：
$$\underset{G_n}{\min }\underset{D_n}{\max }{\mathcal{L}}_{\mathrm{a}\mathrm{d}\mathrm{v}}\left(G_n,D_n\right)+\alpha {\mathcal{L}}_{\mathrm{r}\mathrm{e}\mathrm{c}}\left(G_n\right)$$
前者为对抗损失，惩罚生成图片和输入图片分布之间的距离，使用WGAN-GP loss。后者为重构损失，希望能够保证存在一组随机噪声，最终输出为原图，主要操作是，在当前层，计算生成图片和原图的最小二成损失。
层数小于N时，重构损失为：
$${\mathcal{L}}_{\mathrm{r}\mathrm{e}\mathrm{c}}={\Vert G_n\left(0,\left({\tilde{x}}_{n+1}^{\mathrm{r}\mathrm{e}\mathrm{c}}\right){\uparrow }^r\right)-x_n\Vert }^2$$
损失等于N时，重构损失为：
$${\mathcal{L}}_{\mathrm{r}\mathrm{e}\mathrm{c}}={\Vert G_N\left(z^{\ast }\right)-x_N\Vert }^2$$

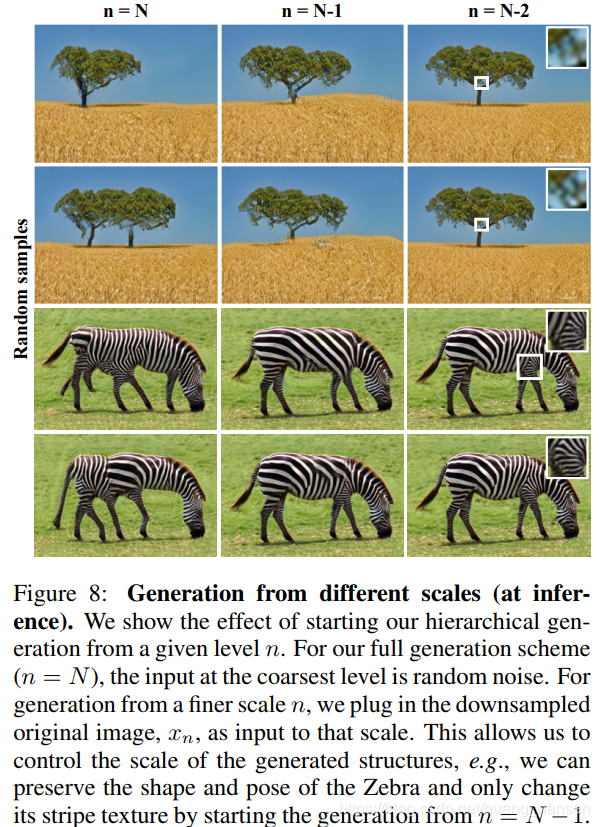

测试的时候，可以从第n层开始作为输入，并不一定需要从第N层，第N层的输入为随机噪声，可能会导致出现一些细节的错误，如上图的斑马出现了多条腿。若使用n<N层作为起始层时，输入为原图缩小到该层对应尺度的图。

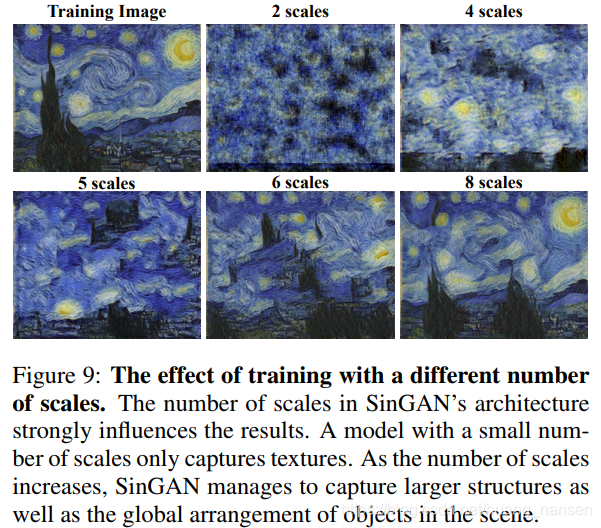

选用多尺度去训练，可以让模型能够捕获到更全局的信息。

这里顺便提一下ConsinGAN

主要方法有：

1. 在每一步训练的时候，使用学习率递减的方法，可以有效减轻过拟合问题。
2. SinGAN中，每次训练下一层生成器时，将上一层生成器固定后，输出的图片作为下一层生成器的输入之一。与SinGAN不同的是，ConsinGAN中，上一层生成器训练好后，将输出特征图作为下一层生成器的输入之一，而不是生成的图片，同时，上一层生成器的权重不固定，达到end2end的效果。
3. 与SinGAN相同的是，ConsinGAN也在每层生成器之间添加了随机噪声。
