I-deas TMG 基础培训教程 – 小例题 (12) 续2

下面定义边界条件和求解模型，步骤是：
      1. 定义热边界条件；
      2. 定义入口风扇的流率 (flow rate)；
      3. 创建空气流与热水池的热耦合；
      4. 在市尺和测试槽的出口设置热损失；
      5. 求解模型；

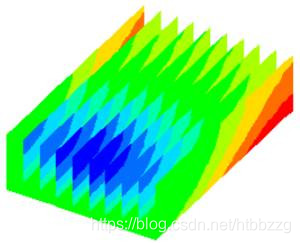

      6. 评估结果。    ![在这里插入图片描述](https://img-blog.csdnimg.cn/20190512183005315.png?x-oss-process=image/watermark,type_ZmFuZ3poZW5naGVpdGk,shadow_10,text_aHR0cHM6Ly9ibG9nLmNzZG4ubmV0L2h0YmJ6emc=,size_16,color_FFFFFF,t_70)
  将 Task 转换为 TMG，只显示梁单元。

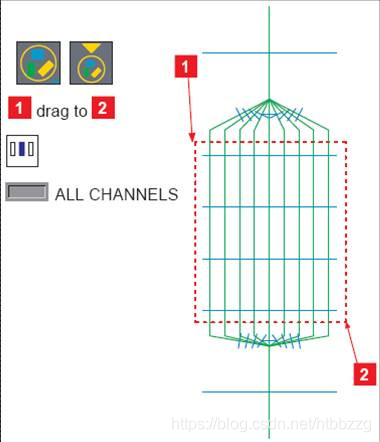

  选择通过散热板的所有流体梁单元，创建一个组，名为 All CHANNELS，应有 36 个单元：
![在这里插入图片描述](https://img-blog.csdnimg.cn/20190512183025953.png?x-oss-process=image/watermark,type_ZmFuZ3poZW5naGVpdGk,shadow_10,text_aHR0cHM6Ly9ibG9nLmNzZG4ubmV0L2h0YmJ6emc=,size_16,color_FFFFFF,t_70)

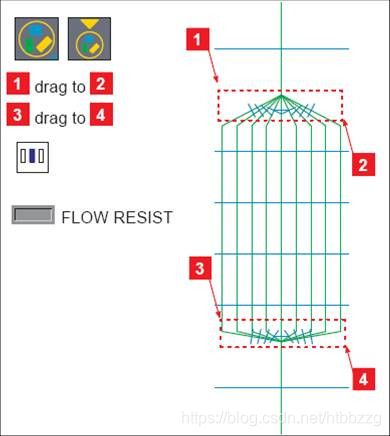

  选择通过散热板与测试槽出入口之间的所有流体梁单元，创建一个组，名为 FLOW RESIST，应有 18 个单元：

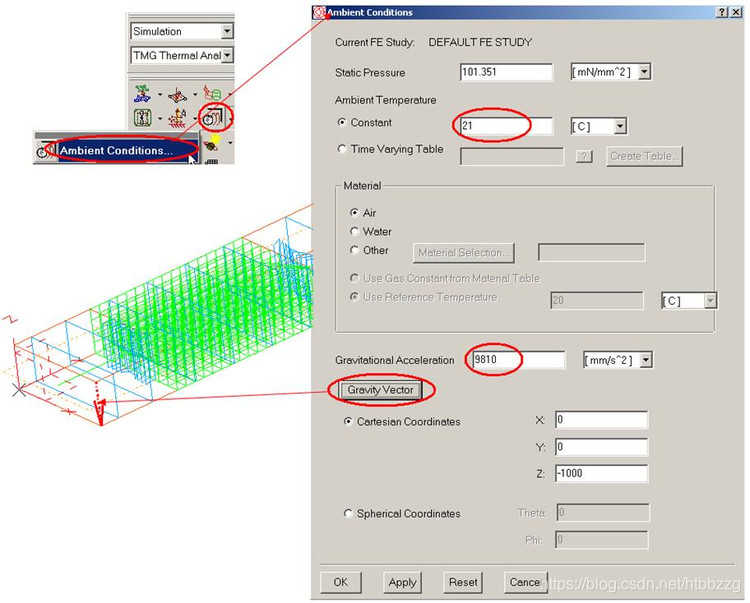

定义环境温度和重力矢量：
然后关闭单元显示，以方便下面的操作。

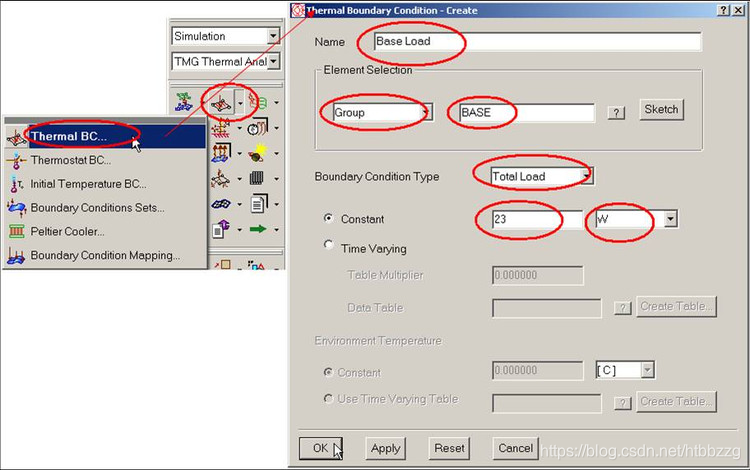

在水池底板上定义一个热载荷，名为 Base Load，选择组 BASE，总载荷 23 W
定义入口处的风扇条件

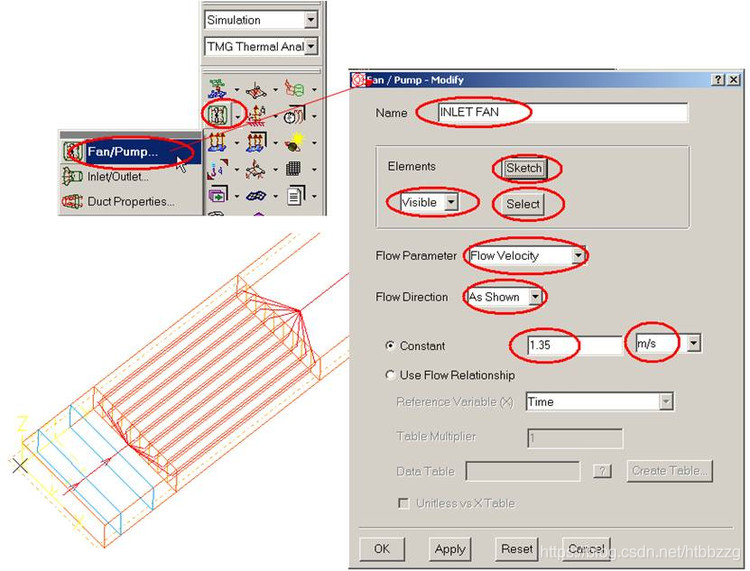

实体名 Inlet Fan，用 Related to 和 Filter -> Curves，选择测试槽入口处的曲线上的单元，设置 Flow Parameter -> Flow Velocity，输入常数值 1.35 m/s，用 Sketch 查看方向正确后，OK：
将模型存盘。
在散热板与空气通道之间建立热对流

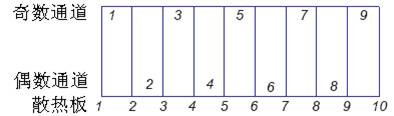

为此，对通道创建两个组：奇数通道和偶数通道，对所有散热板则创建一个组。

为什么？因为直接对散热板和空气通道创建热交换，每个散热板将只连接到一个通道，程序会选择与各散热板最靠近的通道进行连接。但是散热板 2～9 处于测试槽内部，每个散热板应该和两个通道进行热交换。而散热板 1 和 10 位于两侧，都只和一个通道发生热交换。

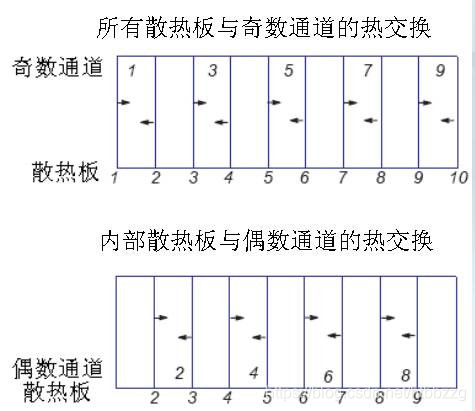

在散热板与奇数通道和散热板与偶数通道之间分别创建热交换条件：
分别创建耦合和奇数通道的单元组：

激活右键菜单，Filter -> Element -> Pick Only -> Related to -> Filter
-> Curves -> Pick Only -> 选择偶数通道 -> OK
应该选中 16 个单元。取名 Even Elements。

激活右键菜单，Filter -> Element -> Pick Only -> Related to -> Filter
-> Curves -> Pick Only -> 选择奇数通道 -> OK
应该选中 20 个单元。取名 Odd Elements。

  创建奇数通道单元组的另一种做法：

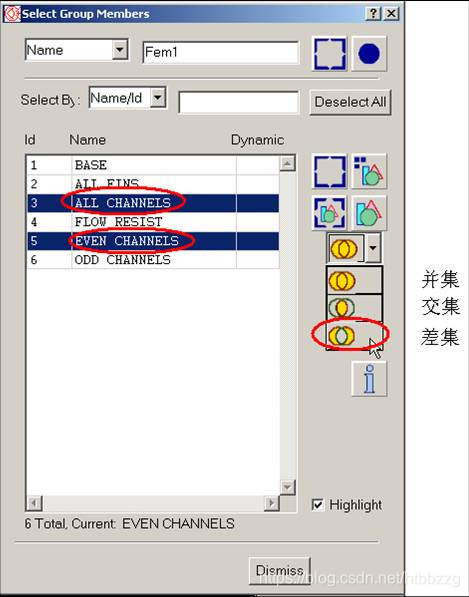

  点击创建组图标后，对于选择组成员的提示，在右键菜单中选择 Use Group，在随后出现的组表单中，同时选择组 All Channels 和 Even Channels，再在右边的组运算菜单中，选择 "差集" 运算，然后 Dismiss，输入组名 Odd Channels，Done。
