本文详细介绍了如何在ANSYS中对复杂模型进行网格划分，通过选择和压缩实体，结合工作平面的移动和旋转，对模型进行精确切割。经过映射操作和实体合并，确保所有体积能够接受MAP网格划分，最终成功设定单元尺寸为0.7并完成无误的网格生成过程。
选择两个不能划分 MAP 网格的体积，准备做进一步的切割：
选择属于这两个体积的所有下属实体：
然后输入命令：numcmp, all 压缩实体编号。再显示线段：
将工作平面移动到关键点 6：
工作平面移动后：
将工作平面绕 WY 轴旋转 25 度：

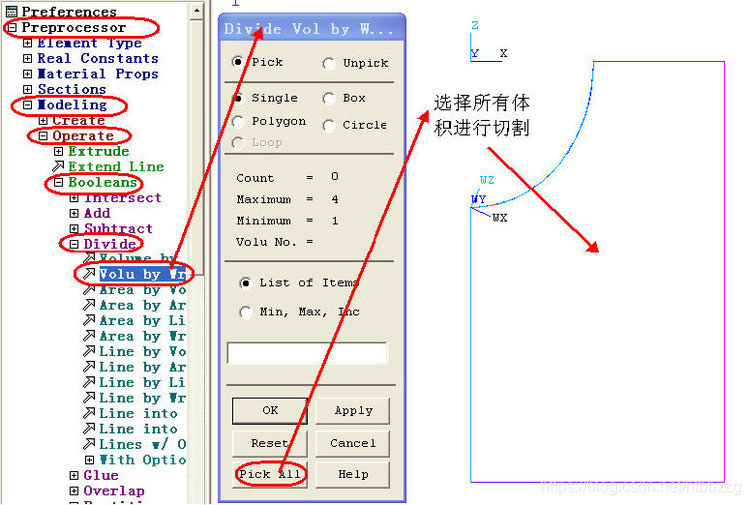

使用工作平面对当前选择的两个体积进行切割：
切割后的体积：
