这个模型怎么划分网格?

博客讨论了在ANSYS中如何为复杂模型划分网格,特别是针对中间凹入部分的网格划分。通过提供的命令流,演示了创建六面体网格的过程,虽然在凹陷区域有约6%的单元质量警告,但不影响整体操作。

问题:

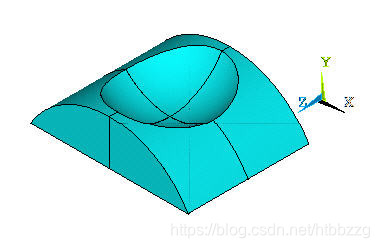

如下模型如何划分网格?
在这里插入图片描述
附上生成模型的命令流如下:
finish
/clear,all
/prep7
et,1,solid45
cyl4,3,10
wpoffs,5
sph4,4,2
vsbv,1,2
nummrg,all
vsbw,all
wpoffs,2
vsbw,all
wpoffs,-4
vsbw,all
wprota,-90
vsbw,all
wpoffs,3/2
vsbw,all
wpoffs,-3
vsbw,all
wprota,-90
vsbw,all
vsel,s,loc,z,0,2
vsel,a,loc,z,7,10
vsel,a,loc,y,-5,3/2
esize,10
vsweep,all
wpoffs,2
vsbw,all
wpoffs,-4
vsbw,all
vsel,inve
vplot
esize,10
所生成的完整模型如下:
在这里插入图片描述
但是上面中间凹入部分无法划分网格,请问如何进行修改?
在这里插入图片描述
答复:
试了一下,做了一个命令流,全部划分六面体网格,只是靠近下凹的部位有部分单元 (总数的约 6%) 的质量受到警告。
命令流如下:
finish
/clear
