本文介绍如何使用STM32H746VIT6开发板实现1秒周期的流水灯闪烁效果。主要内容包括硬件环境准备、软件配置步骤，如RCC时钟设置、定时器及中断配置等，并提供了关键代码实现。

摘要生成于 C知道 ，由 DeepSeek-R1 满血版支持， 前往体验 >

环境准备

硬件：基于stm32H746VIT6的开发板
软件：STM32CubeMX、Keil v5.35.0.0

测试需求

周期为1s的流水灯闪烁

工程配置

测试

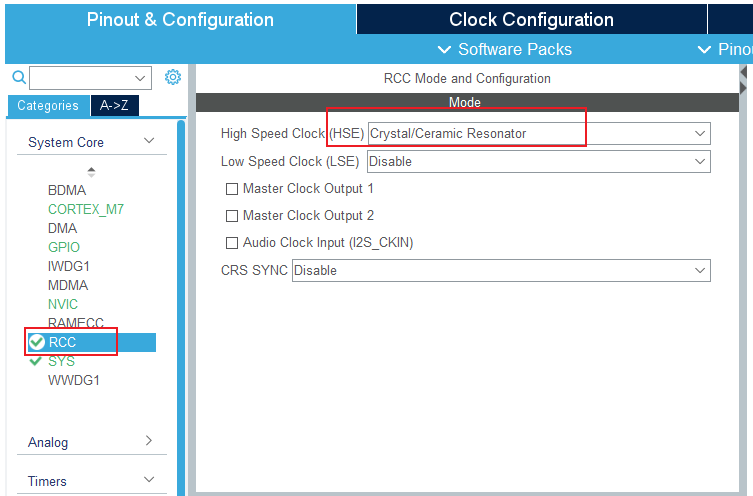

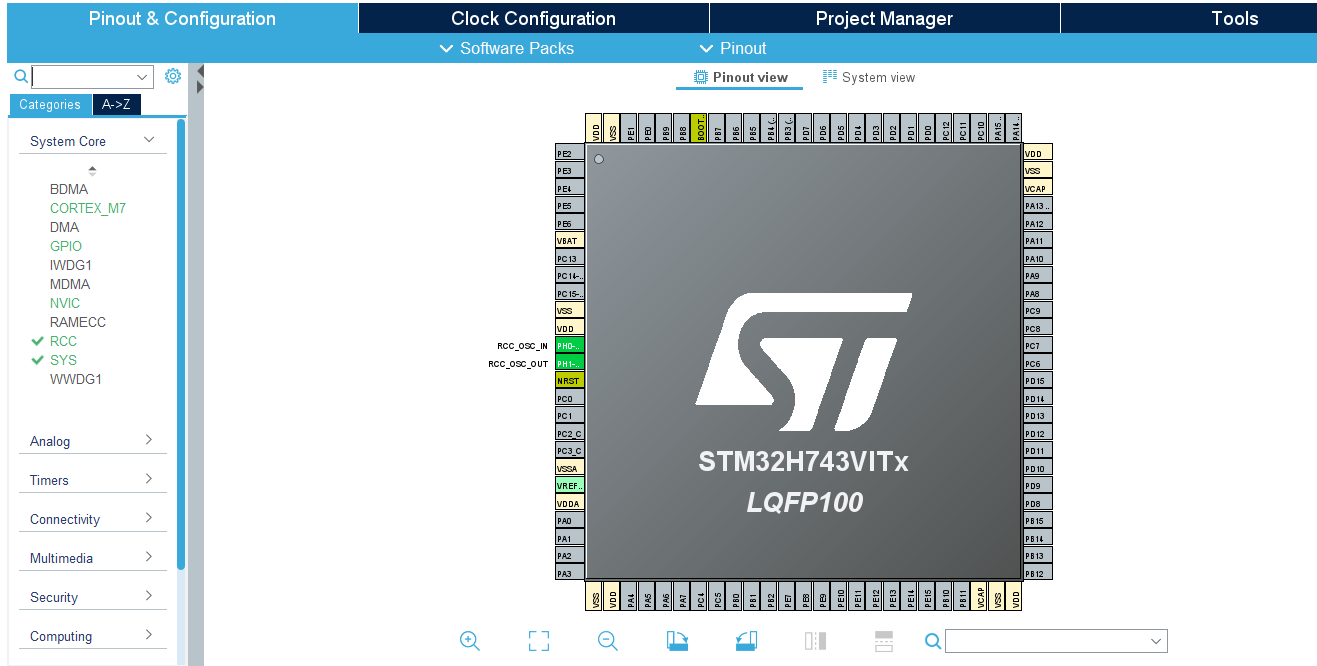

1、RCC时钟启用外部晶振

测试

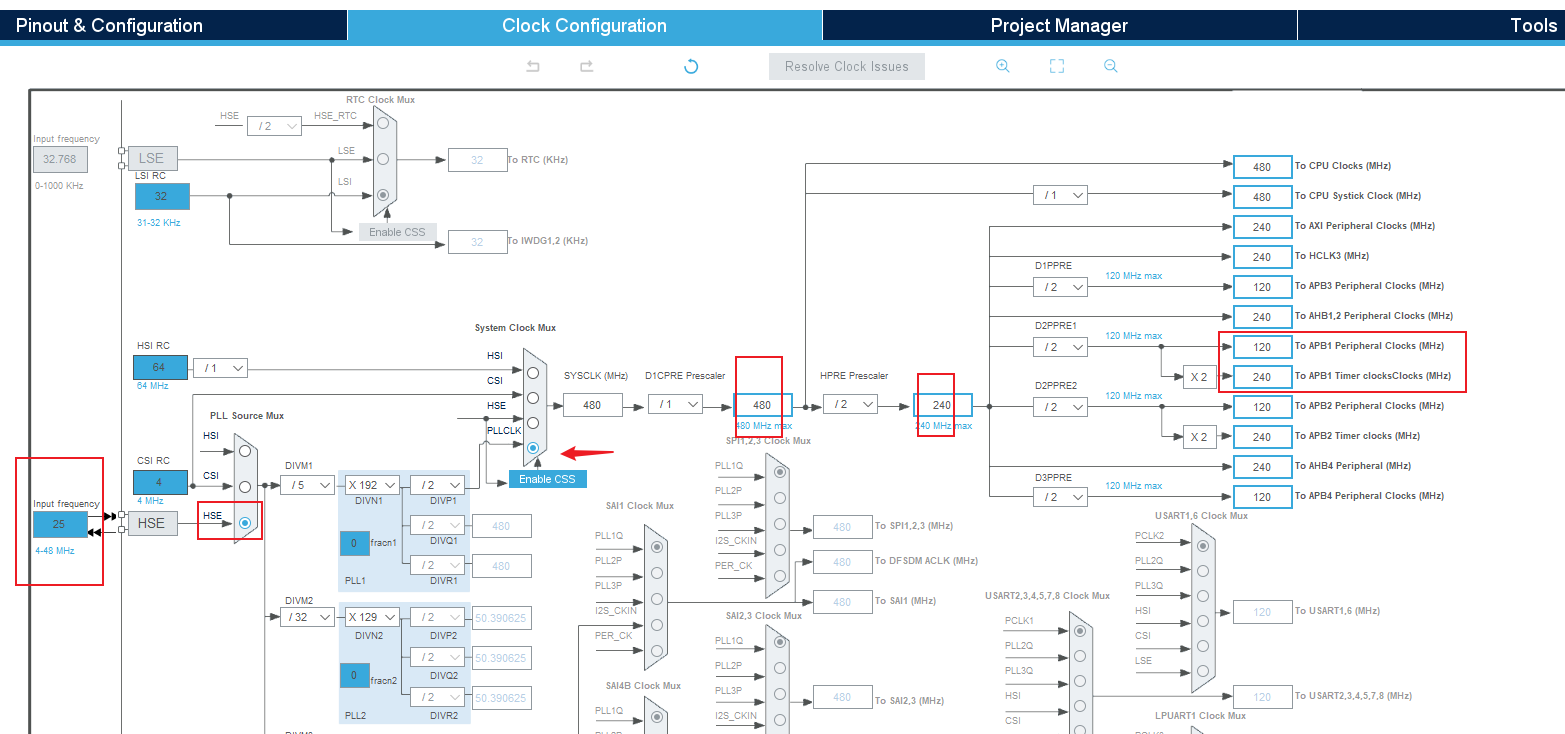

2、时钟树配置

测试

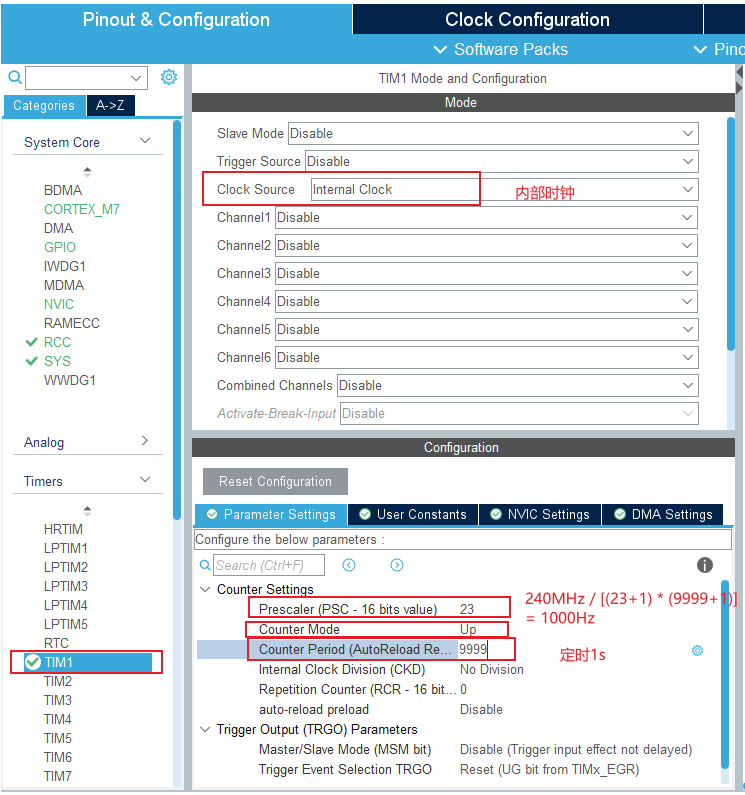

3、定时器配置

在“Timer->TIM1”中，启用内部时钟。
(参数配置需注意图示)

测试

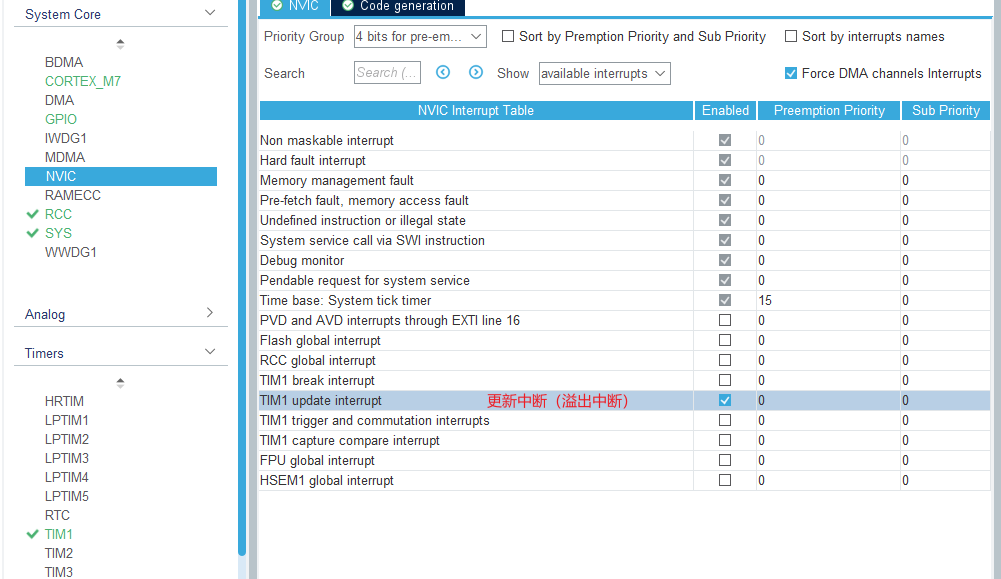

4、中断NVIC配置

选取"TIM1 update interrupt"

测试

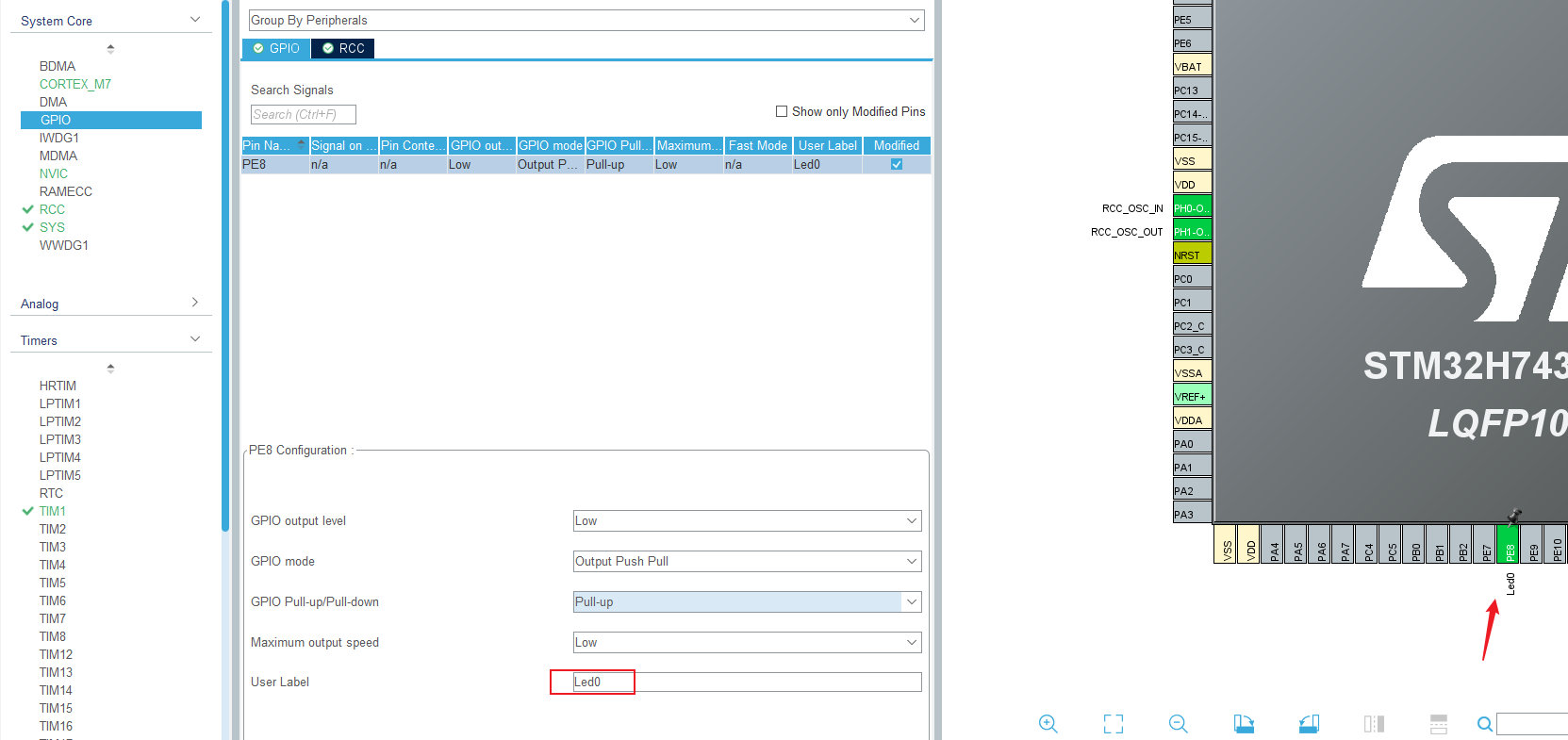

5、流水灯输出配置

测试

逻辑代码

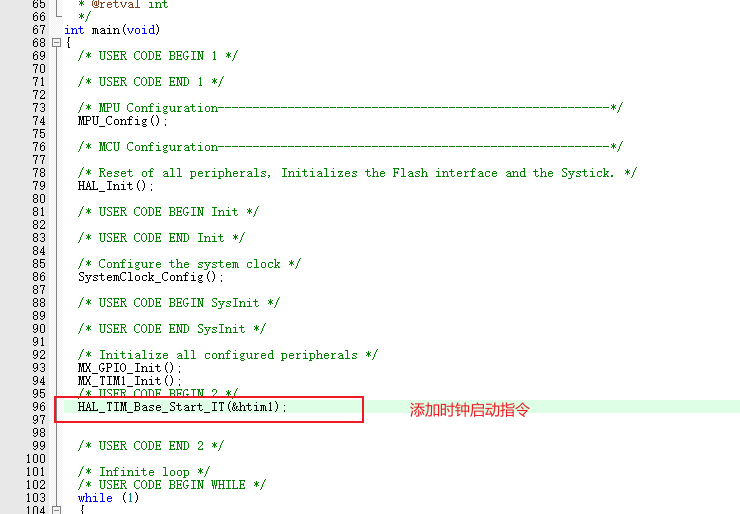

1、时钟启动指令

测试

2、定位时钟1的溢出中断

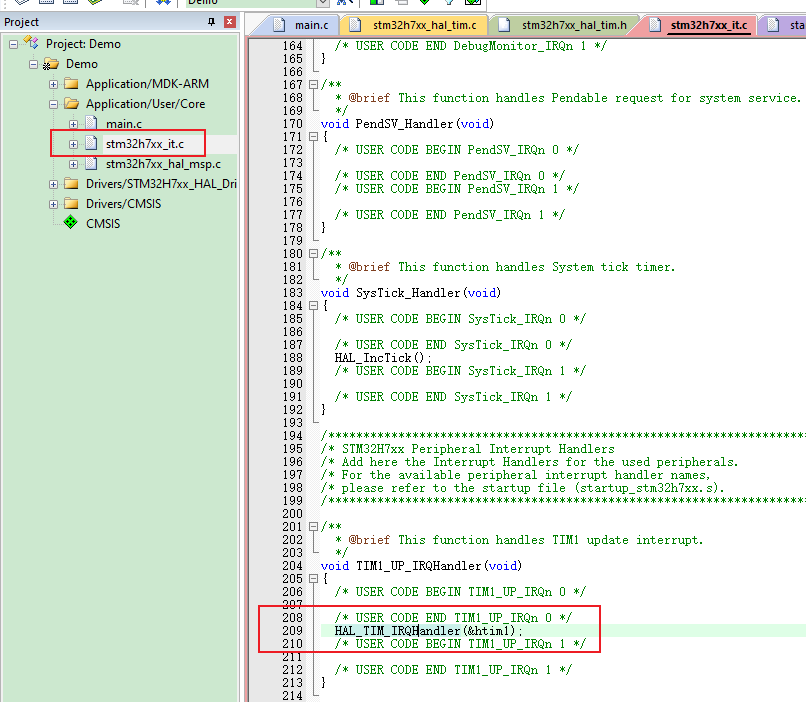

2.1 在stm32h7xx_it中寻找Tim1中断

测试

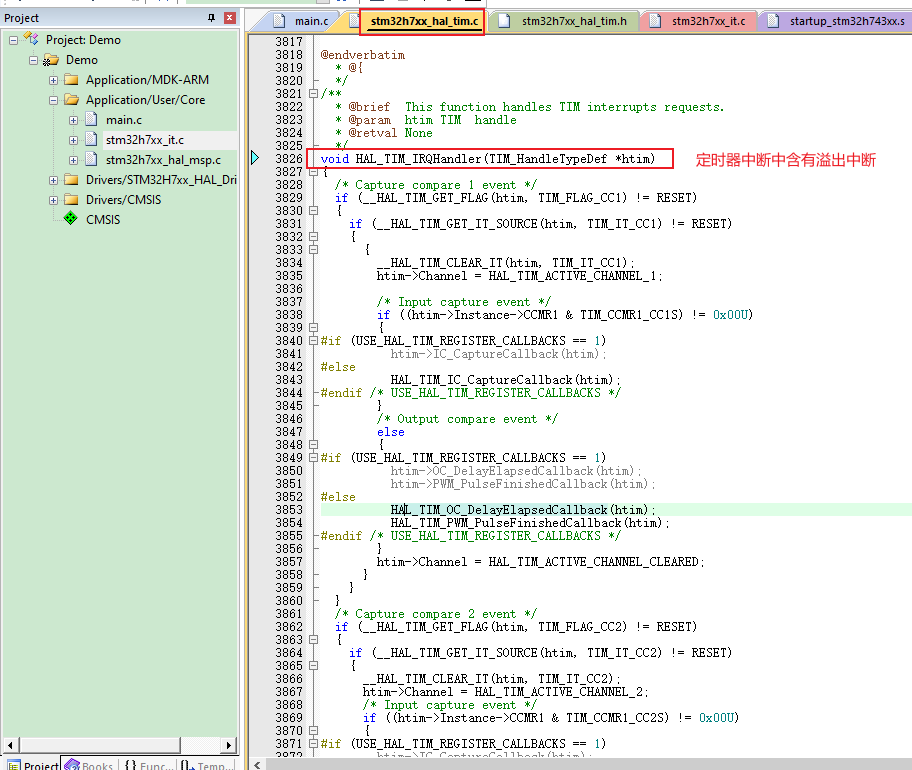

2.2 查看定义HAL_TIM_IRQHandler

测试

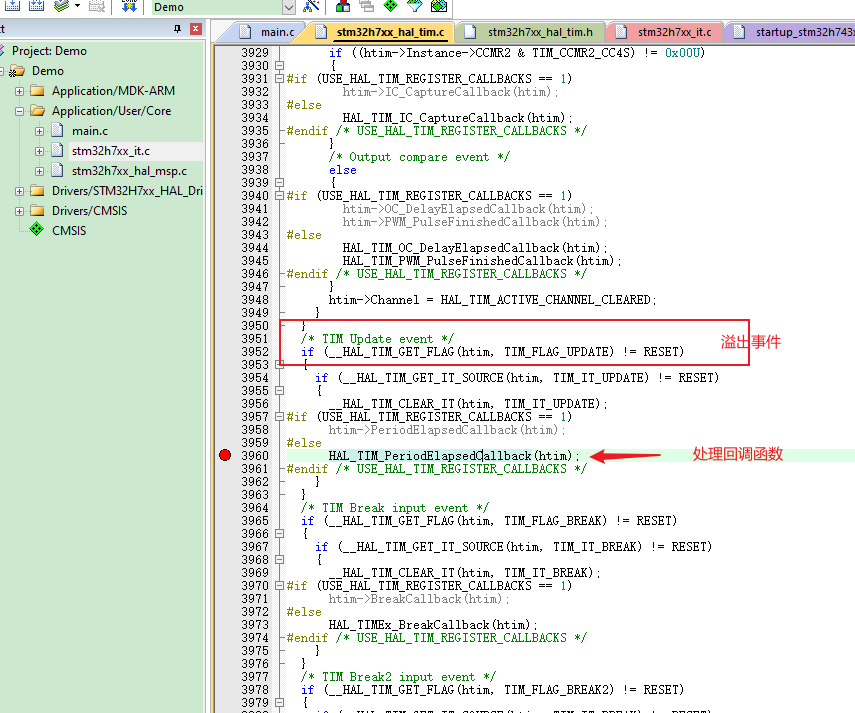

2.3 在HAL_TIM_IRQHandler中存在溢出中断

测试

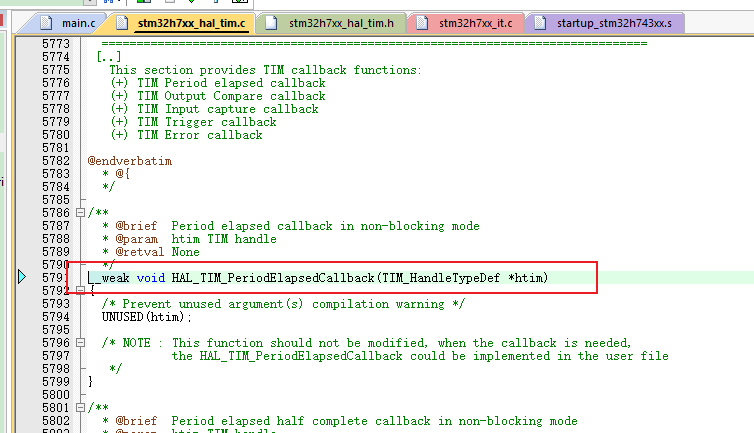

2.4 确定回调函数（存在weak）

测试

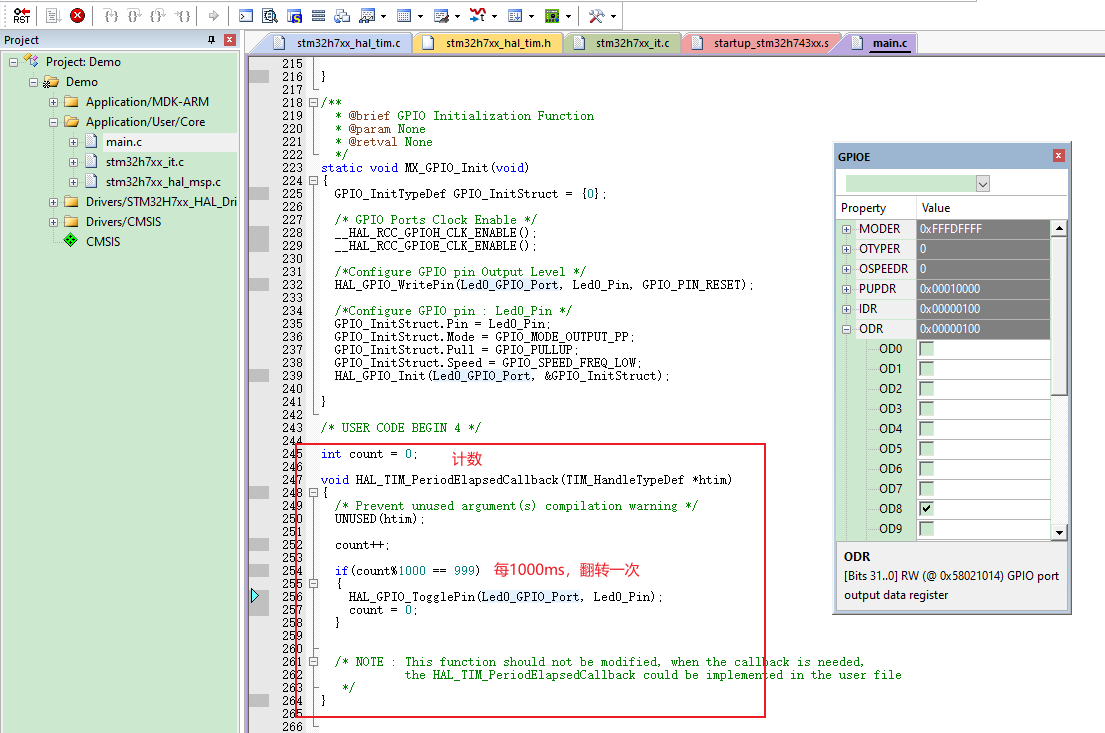

3、在main.c中重写中断回调函数

测试

工程代码Demo_Timer.rar
（访问密码：1666）
