1.算法仿真效果

本文是之前写的文章

《基于FPGA的4ASK+帧同步系统verilog开发,包含testbench,高斯信道,误码统计,可设置SNR》

的硬件测试版本。

在系统在仿真版本基础上增加了ila在线数据采集模块，vio在线SNR设置模块，数据源模块。

硬件ila测试结果如下：（完整代码运行后无水印）：

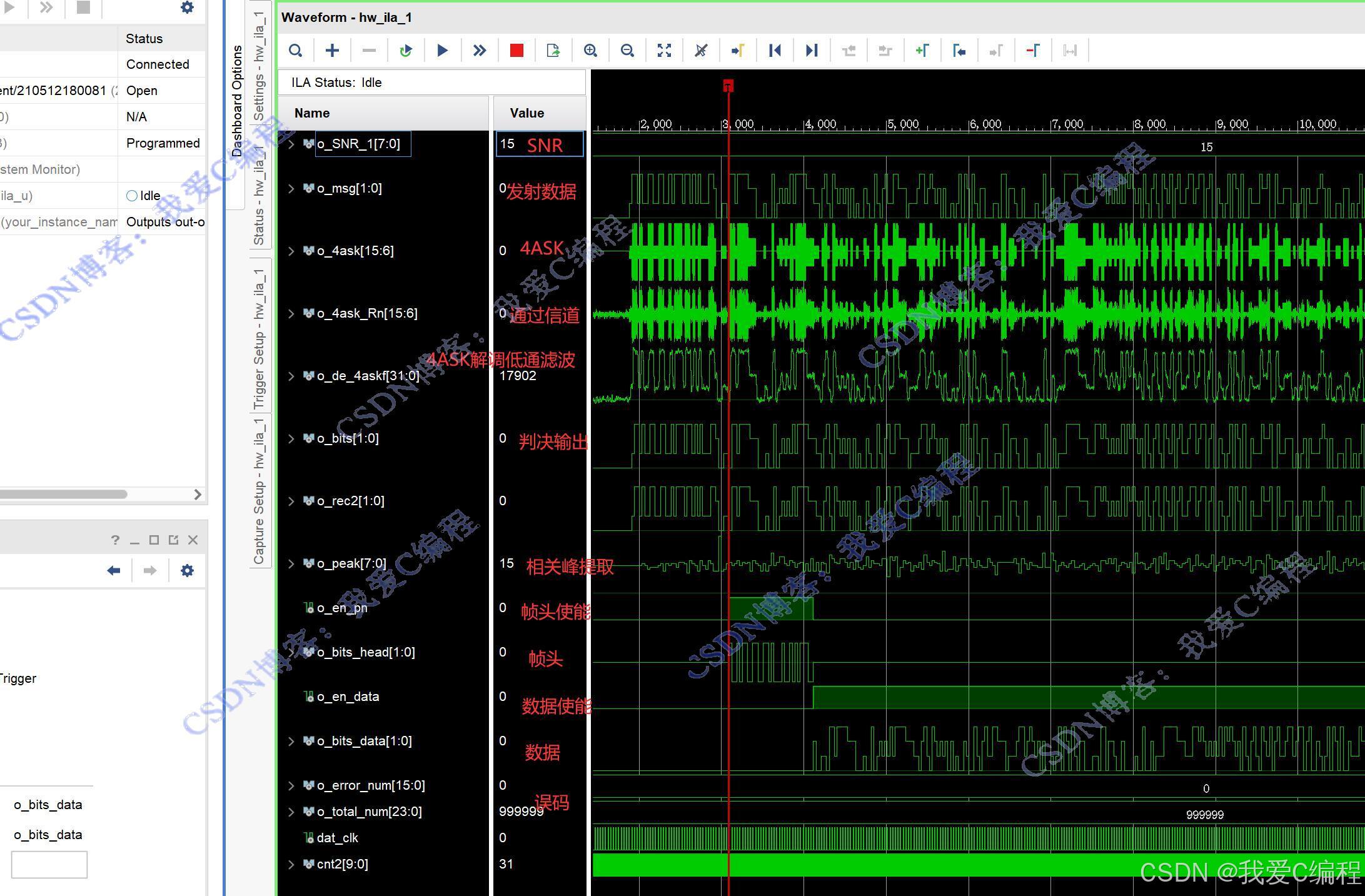

vio设置SNR=15db

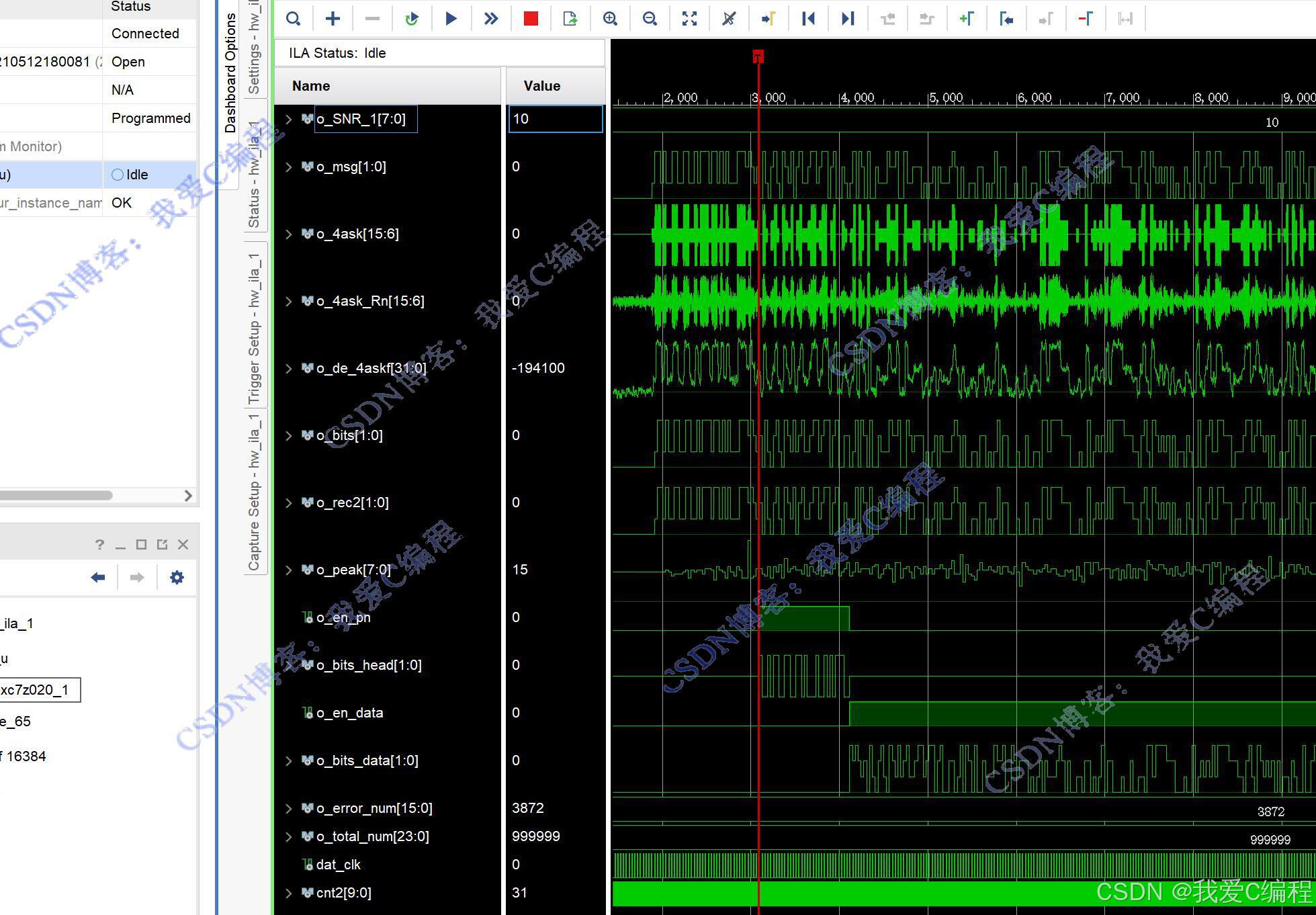

vio设置SNR=10db

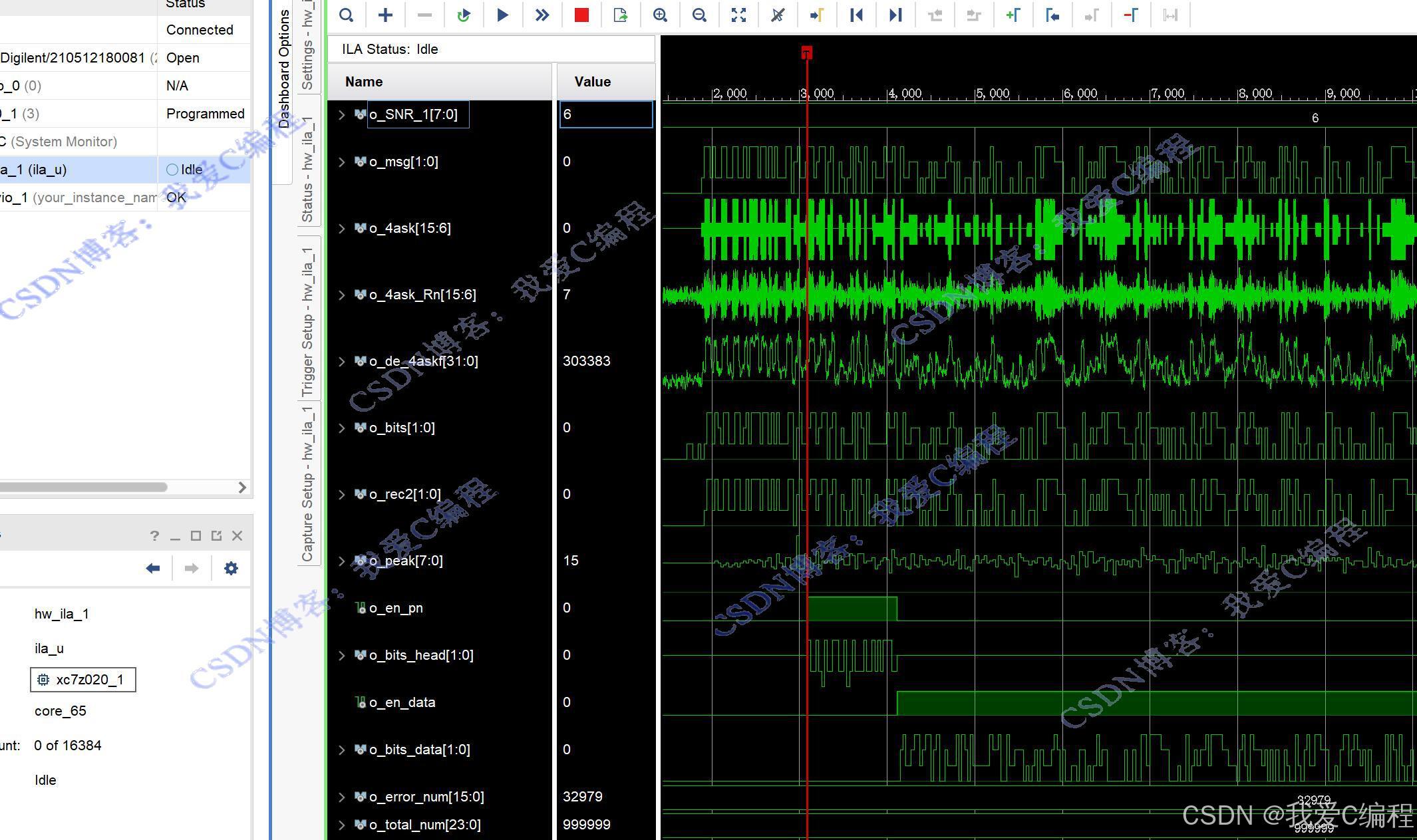

vio设置SNR=6db

硬件测试操作步骤可参考程序配套的操作视频。

2.算法涉及理论知识概要

在现代通信系统中，数字调制技术被广泛应用于无线通信、卫星通信以及有线通信等领域。其中，振幅键控（Amplitude Shift Keying, ASK）是一种简单的数字调制方式，通过改变载波信号的幅度来表示不同的数据位。四进制振幅键控（4-ASK）是ASK的一种扩展形式，它使用四个不同的幅度等级来传输两个比特的信息。

2.1 4-ASK调制解调

假设输入数据序列为d(n)，每两个比特组成一个符号。定义映射关系如下：

解调的目标是从接收到的信号中恢复原始数据序列。通常采用相干解调方法，即接收端也需要产生一个与发送端相同频率和相位的本地载波信号sr(t)=cos(2πfct+ϕ)。

2.2 帧同步

在数字通信中，信息通常是以帧为单位进行组织和传输的。帧同步的目的是确定每一帧的起始位置，以便接收端能够正确地解调出每帧中的数据。

设发送的帧结构为：帧同步码 + 信息码元序列。帧同步码是具有特定规律的码序列，用于接收端识别帧的起始。

帧同步的过程就是在接收序列中寻找与帧同步码匹配的位置，一旦找到匹配位置，就确定了帧的起始位置，后续的码元就可以按照帧结构进行正确的划分和处理。

本地同步码的生成

相关运算

判决与同步确定

3.Verilog核心程序

`timescale 1ns / 1ps
//
// Company:
// Engineer:
//
// Create Date: 2025/02/13 00:30:49
// Design Name:
// Module Name: tops_hdw
// Project Name:
// Target Devices:
// Tool Versions:
// Description:
//
// Dependencies:
//
// Revision:
// Revision 0.01 - File Created
// Additional Comments:
//
//


module tops_hdw(

input i_clk,
input i_rst,
output reg [3:0] led
);


//产生模拟测试数据
wire signed[1:0]o_msg;
signal signal_u(
.i_clk (i_clk),
.i_rst (~i_rst),
.o_bits(o_msg)
);


//设置SNR
wire signed[7:0]o_SNR;
vio_0 your_instance_name (
  .clk(i_clk),                // input wire clk
  .probe_out0(o_SNR)  // output wire [7 : 0] probe_out0
);



wire signed[15:0]o_4ask;
wire signed[15:0]o_4ask_Rn;
wire signed[31:0]o_de_4askf;


wire [1:0]o_bits_data;//数据
wire [1:0]o_bits_head;//帧头
wire [7:0]o_peak;//帧头检测峰值
wire  o_en_data;//数据使能
wire  o_en_pn;//帧头使能
wire  o_frame_start;//帧检测标记
wire signed[31:0]o_error_num;
wire signed[31:0]o_total_num;
wire [1:0]o_bits;
wire [1:0]o_rec2;
ASK4 uut(
.i_clk(i_clk),
.i_rst(~i_rst),
.i_bits(o_msg),
.i_SNR(o_SNR),
.o_4ask(o_4ask),
.o_4ask_Rn(o_4ask_Rn),
.o_de_4ask(),
.o_de_4askf(o_de_4askf),
.o_bits(o_bits),
.o_bits_data      (o_bits_data),
.o_bits_head      (o_bits_head),
.o_peak           (o_peak),
.o_en_data        (o_en_data),
.o_en_pn          (o_en_pn),
.o_frame_start    (o_frame_start),
.o_error_num      (o_error_num),
.o_total_num      (o_total_num),
.o_rec2           (o_rec2)
);


reg[9:0]cnt2;
always @(posedge i_clk or negedge i_rst)
begin
     if(~i_rst)
     begin
     cnt2 <= 10'd0;
     end
else begin
       if(cnt2 == 31)
       cnt2 <= 10'd0;
       else
       cnt2 <=  cnt2+10'd1;
     end
end

reg dat_clk;
reg dat_clk2;
always @(posedge i_clk or negedge i_rst)
begin
     if(~i_rst)
     begin
     dat_clk  <= 1'd0;
     dat_clk2 <= 1'd0;
     end
else begin
       if(cnt2 == 8)
       dat_clk <= 1'd1;
       else
       dat_clk <= 1'd0;

     end
end
//ila篇内测试分析模块140
ila_0 ila_u (
	.clk(i_clk), // input wire clk
	.probe0({
	        o_msg,o_SNR,o_4ask[15:6],o_4ask_Rn[15:6],//30
	        o_de_4askf,//32
	        o_error_num[15:0],o_total_num[23:0],//40
	        //14
            o_en_pn,
            o_en_data,
            o_peak,
            o_bits_head,cnt2,dat_clk,
            o_bits_data,o_rec2,o_bits
	         })
	);



endmodule
