本文介绍了ADS1118 16位模数转换模块，包括其采购链接、规格参数、产品数据手册等。详细阐述了模块原理，还讲述了将其移植到梁山派GD32F470上实现16bit模式1路ADC采集电压和检查温度的过程，包括查看资料、引脚选择、移植步骤及验证结果。

摘要生成于 C知道 ，由 DeepSeek-R1 满血版支持， 前往体验 >

  1. 模块来源
    采购链接：https://m.tb.cn/h.54FyFCS?tk=R4sNdA5qWuW

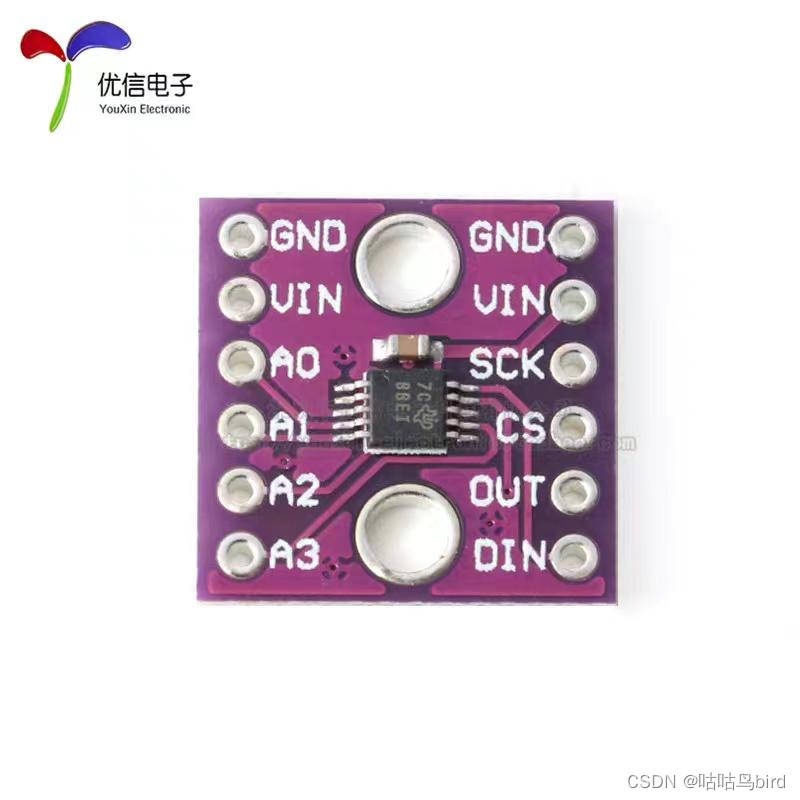

    ADS1118 16位模数转换模块 ADC开发板/SPI通信接口
    资料下载：https://www.ti.com.cn/cn/lit/ds/symlink/ads1118.pdf?ts=1695121210267&ref_url=https%253A%252F%252Fwww.ti.com.cn%252Fproduct%252Fzh-cn%252FADS1118%253FkeyMatch%253DADS1118%2526tisearch%253Dsearch-everything%2526usecase%253DGPN-ALT

在这里插入图片描述

  1. 规格参数
    工作电压：2-5.5V
    工作电流：连续模式 150μA
    通信方式：SPI
    引脚数量：12 Pin（2.54mm间距排针）
    暂时无法在飞书文档外展示此内容
    产品数据手册

  2. 模块原理（资料讲解）
    ADS1118 是一款精密、低功耗、16 位模数转换器 (ADC)，提供 测量 采用超小型无引线 X2QFN-10 封装 或 VSSOP-10 封装的传感器最常见信号所需的所有功 能。ADS1118 集成了可编程增益放大器 (PGA)、电压 基准、振荡器和高精度温度传感器。这些 功能以及 2V 至 5.5V 的宽电源电压范围，使得 ADS1118 非常适合 功率受限和空间受限的传感器测量 应用。 ADS1118 数据转换速率最高可达每秒 860 次采样 (SPS)。PGA 的输入范围为 ±256mV 至 ±6.144V，能 够以高分辨率测量大信号和小信号。该器件通过输入多 路复用器 (MUX) 测量双路差分输入或四路单端输入。 高精度温度传感器用于系统级温度监控或对热电偶进行 冷结点补偿。 ADS1118 可选择以连续转换模式或单次模式运行。该 器件在单次模式下完成一次转换后自动断电。在空闲状 态下，单次模式会显著降低流耗。所有数据均通过串行 外设接口 (SPI™) 进行传输。ADS1118 的额定工作温 度范围为 -40°C 至 +125°C。

  3. 移植工程
    我们的目标是在梁山派GD32F470上能够实现16bit模式1路ADC采集电压功能，和检查温度。首先要获取资料，查看数据手册应如何实现，再移植至我们的工程。
    查看资料

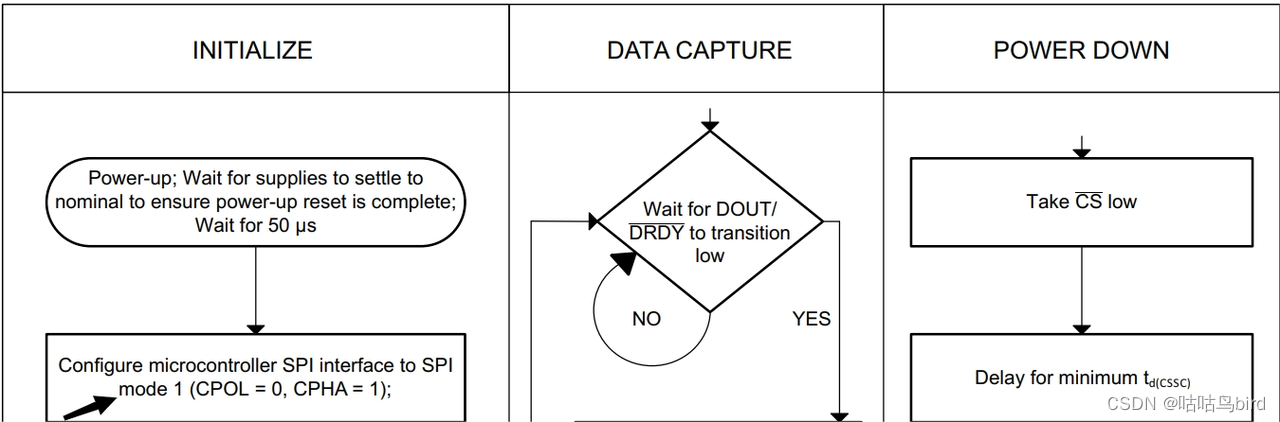

    （1）ADS1118是SPI协议的，首先要知道ADS1118支持的SPI模式，根据数据手册可知ADS1118位SPImode1。
    在这里插入图片描述

（2）读取ADS1118数据，根据数据手册介绍可以知ADS1118读取数据和写入数据是同时进行的（符合SPI协议支持全双工模式），只需要配置寄存器的SS位即可启动转换，通过mode位可以设置单次模式和连续模式。
在这里插入图片描述

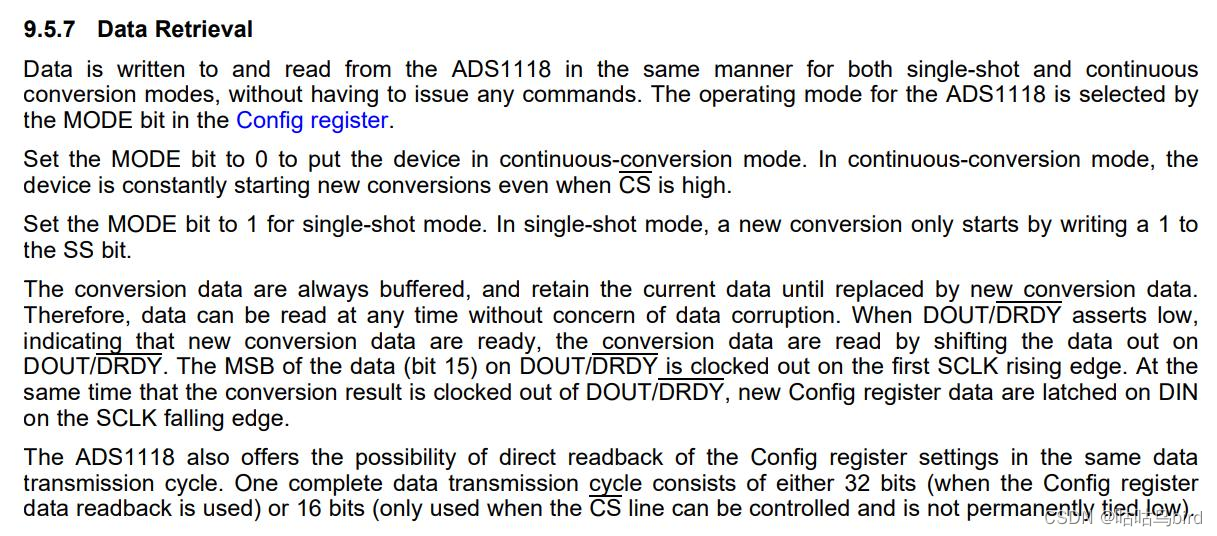

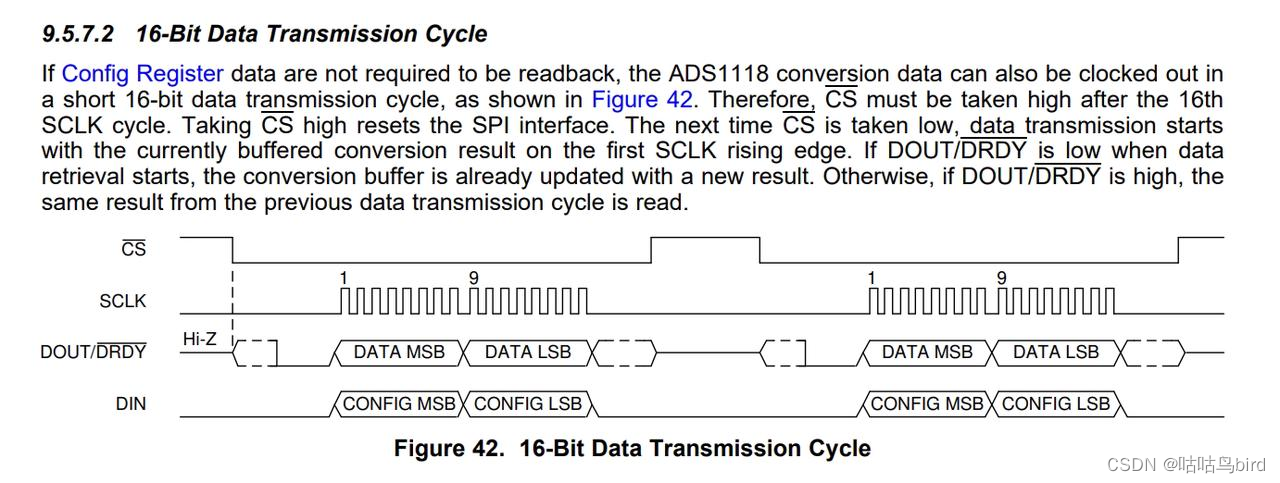

（3）读取ADS1118数据方式，根据数据手册ADS1118数据传输方式有两种模式32bit和16bit。
32bit：SPI一次性发送32位数据，既发送两次相同的寄存器配置（ADS1118 控制寄存器为16位），读取的数据也为32位，前16位为ADS1118数据寄存器的值（ADC转换的值），后16位配置的控制寄存器的值。
16bit：SPI发送一次16位的控制寄存器用于配置ADS1118，这个时候因为全双工模式这一时刻交换的数据没有用，之后拉高片选(CS)后等待DOUT下降沿（数据转换完成DOUT从高变低），在发送相同的转换寄存器配置用于交换数据，这次得到的数据真正的ADC值。
本次主要使用16bit模式进行数据交换。
[图片]

（4）寄存器说明

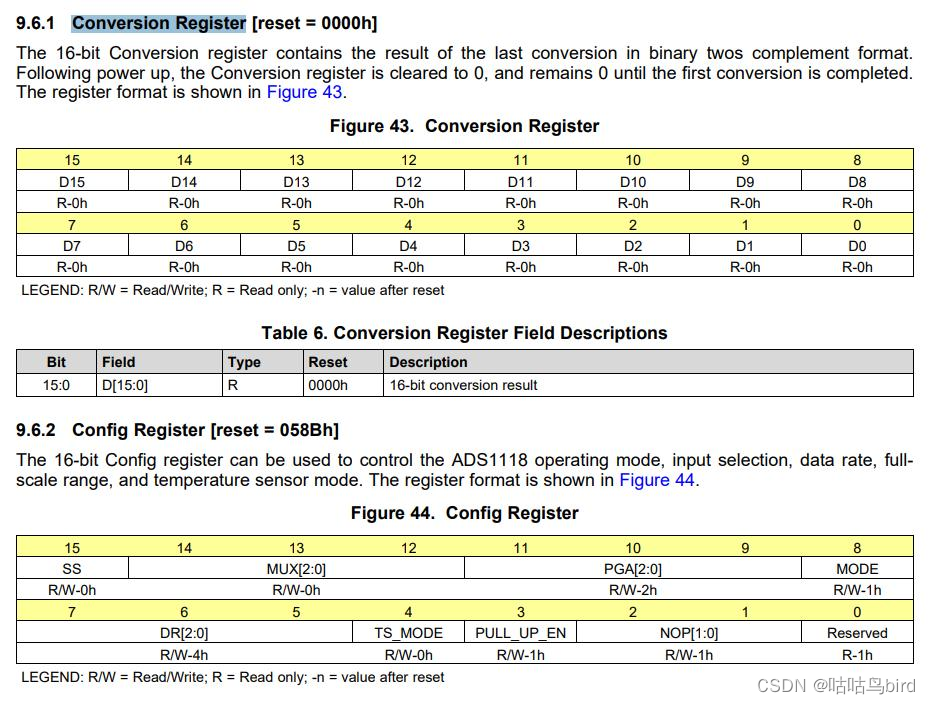

ADS1118有两个寄存器一个是控制寄存器（ Config Register）和转换寄存器（Conversion Register ）

  • 这两个寄存器都是16位，读写都要16位操作
    在这里插入图片描述

控制寄存器说明
控制寄存器有16位，用于控制工作模式、输入选择、数据速率、满量程范围等。

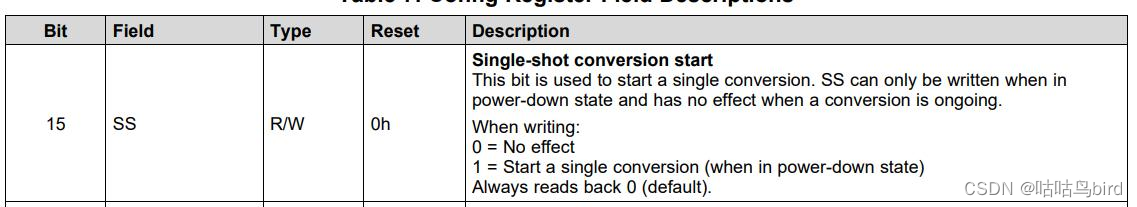

第15位：SS，读操作时可以知道当前设备的工作状态,写1可以开始工作
在这里插入图片描述

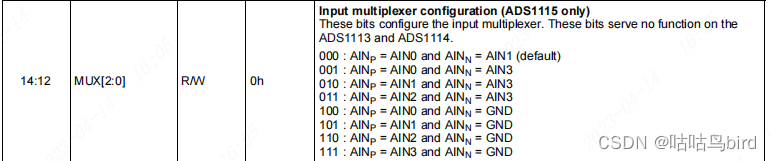

第14-12位：MUX为输入多路复用器，对输入模式进行选择，如下图有八种输入模式，分别是四种差分与四种单端输入，（单端输入就是测量的数据有两个引脚，一个输出一个地。差分输入就是测量两个引脚的电压差）
在这里插入图片描述

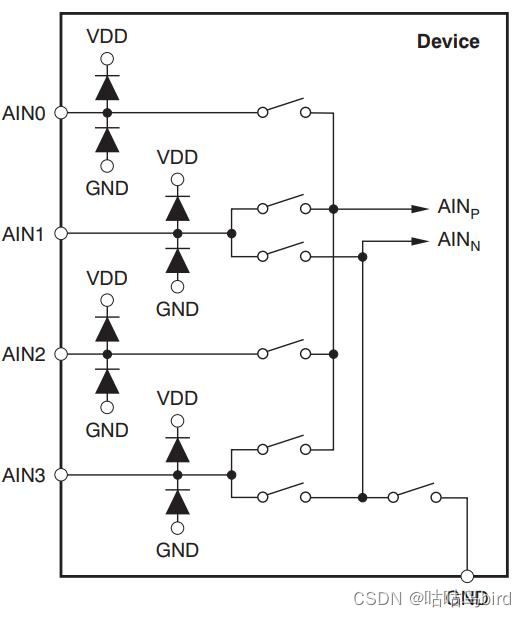

MUX位既配置下图连接。
在这里插入图片描述

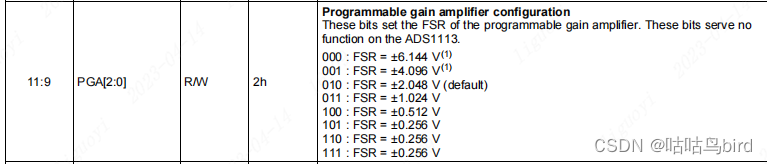

第11-9位：PGA为可编程增益放大器，设置FSR（满量程范围）。
在这里插入图片描述
第8位：MODE选择持续转换模式或单次转换模式。
在这里插入图片描述

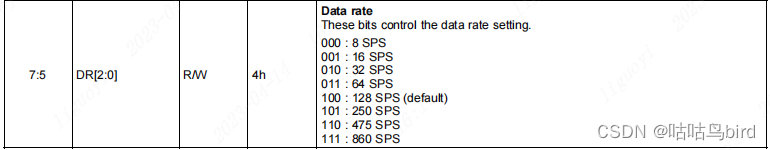

第7-5位：DR配置数据传输速率，数据传输率越低采样数据越准。
在这里插入图片描述

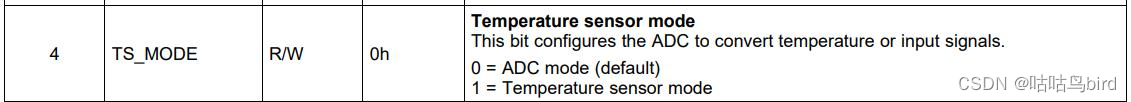

第4位：本位选取ADC读取内部温度传感器或外部通道。
在这里插入图片描述

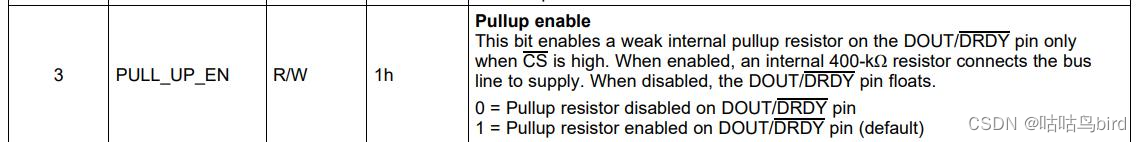

第3位：本位配置DOUT是否内部上拉，推荐使能上拉。
在这里插入图片描述

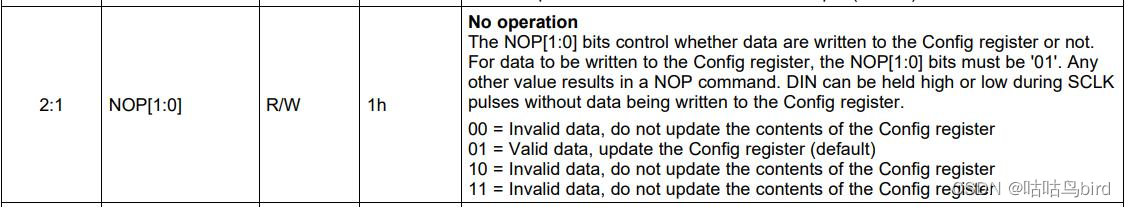

第2-1位：本位配置是否更新控制寄存器，推荐配置位01。
在这里插入图片描述
第0位：只读寄存器，总是1。
在这里插入图片描述

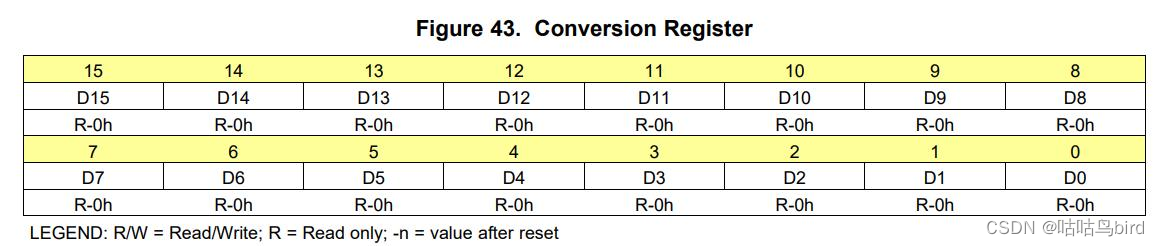

转换寄存器说明
16位转换寄存器以二进制的补码格式保存结果，其中最高位为1为负数，最高位为0为正数。
在这里插入图片描述

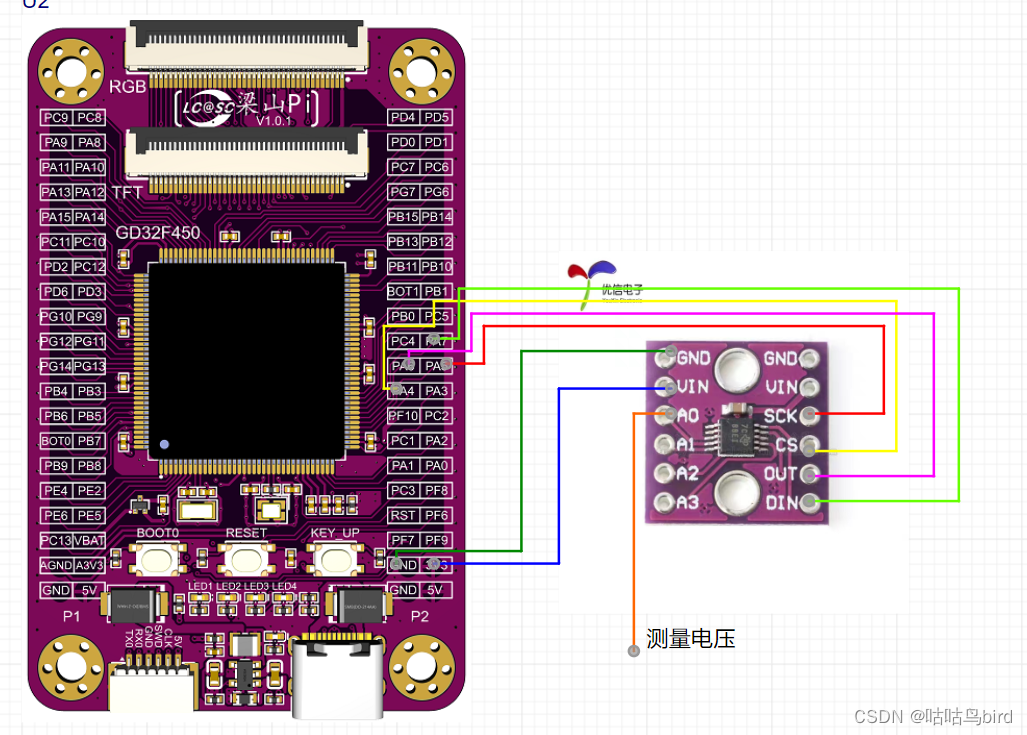

4.1 引脚选择（接线方式）
使用硬件SPI0接口。
在这里插入图片描述

4.2 移植步骤

/********************************************************************************
   * 测试硬件：立创·梁山派开发板GD32F470ZGT6    使用主频200Mhz    晶振25Mhz
   * 版 本 号: V1.0
   * 修改作者: gugugu
   * 修改日期: 2022年04月19日
   * 功能介绍:
   ******************************************************************************
   * 梁山派软硬件资料与相关扩展板软硬件资料官网全部开源
   * 开发板官网：www.lckfb.com
   * 技术支持常驻论坛，任何技术问题欢迎随时交流学习
   * 立创论坛：club.szlcsc.com
   * 其余模块移植手册：https://dri8c0qdfb.feishu.cn/docx/EGRVdxunnohkrNxItYTcrwAnnHe
   * 关注bilibili账号：【立创开发板】，掌握我们的最新动态！
   * 不靠卖板赚钱，以培养中国工程师为己任
 *********************************************************************************/
#include "gd32f4xx.h"
#include "SPI.h"
/******************************************************************
 * 函 数 名 称：MySPI_W_SS
 * 函 数 说 明：写片选脚
 * 函 数 形 参：BitValue = 设置的高低电平
 * 函 数 返 回：无
 * 作       者：gugugu
 * 备       注：无
******************************************************************/
void MySPI_W_SS(uint8_t BitValue)
{
        gpio_bit_write(SPI_Port,SPI_NSS,BitValue);
}
/******************************************************************
 * 函 数 名 称：MySPI_Init()
 * 函 数 说 明：初始化SPI
 * 函 数 形 参：BitValue = 设置的高低电平
 * 函 数 返 回：无
 * 作       者：gugugu
 * 备       注：无
******************************************************************/
void MySPI_Init()
{

        spi_parameter_struct spi_structure = {0};

        rcu_periph_clock_enable(RCU_GPIO);      //使能SPI_Port时钟
        rcu_periph_clock_enable(RCU_SPI);   //使能SPI0时钟

        gpio_af_set(SPI_Port,GPIO_AF_5,SPI_SCLK);//复用SPI0_SCLK
        gpio_af_set(SPI_Port,GPIO_AF_5,SPI_MOSI);//复用SPI0_MOSI
        gpio_af_set(SPI_Port,GPIO_AF_5,SPI_MISO);//复用SPI0_MISO

        gpio_mode_set(SPI_Port,GPIO_MODE_AF,GPIO_PUPD_NONE,SPI_SCLK);//SPI0_SCLK
        gpio_mode_set(SPI_Port,GPIO_MODE_AF,GPIO_PUPD_NONE,SPI_MOSI);//SPI0_M0SI
        gpio_mode_set(SPI_Port,GPIO_MODE_OUTPUT,GPIO_PUPD_NONE,SPI_NSS);//SPI0_NSS
        gpio_mode_set(SPI_Port,GPIO_MODE_AF,GPIO_PUPD_NONE,SPI_MISO);//SPI0_MISO

        gpio_output_options_set(SPI_Port,GPIO_OTYPE_PP,GPIO_OSPEED_25MHZ,SPI_SCLK);//SPI0_SCLK
        gpio_output_options_set(SPI_Port,GPIO_OTYPE_PP,GPIO_OSPEED_25MHZ,SPI_MOSI);//SPI0_MOSI
        gpio_output_options_set(SPI_Port,GPIO_OTYPE_PP,GPIO_OSPEED_50MHZ,SPI_NSS);//SPI0_NSS
        gpio_output_options_set(SPI_Port,GPIO_OTYPE_PP,GPIO_OSPEED_25MHZ,SPI_MISO);//SPI0_MISO

        spi_structure.nss = SPI_NSS_SOFT;                            //软件片选
        spi_structure.endian = SPI_ENDIAN_MSB;
        spi_structure.prescale = SPI_PSC_128;                        //时钟分频120M/128=937.5K
        spi_structure.device_mode = SPI_MASTER;                      //主机模式
        spi_structure.trans_mode = SPI_TRANSMODE_FULLDUPLEX;         //双线全双工
        spi_structure.frame_size = SPI_FRAMESIZE_16BIT;              //数据16位
        spi_structure.clock_polarity_phase = SPI_CK_PL_LOW_PH_2EDGE; //SPImode1
        spi_init(SPI0,&spi_structure);                               //初始化SPI0

        spi_enable(SPI0);                                            //使能SPI0

        MySPI_W_SS(1);                                               //拉高片选
}
/******************************************************************
 * 函 数 名 称：MySPI_SwapByte
 * 函 数 说 明：向从机交换16位数据，并从从机读取16位数据
 * 函 数 形 参：ByteSend = 发送的16位数据
 * 函 数 返 回：从机数据
 * 作       者：gugugu
 * 备       注：无
******************************************************************/
uint16_t MySPI_SwapByte(uint16_t ByteSend)
{
        while (spi_i2s_flag_get(SPI0, SPI_FLAG_TBE) != SET);   //读取发送缓冲区空标志

        spi_i2s_data_transmit(SPI0, ByteSend);                 //发送数据

        while (spi_i2s_flag_get(SPI0, SPI_FLAG_RBNE) != SET);  //读取接收缓冲区非空标志

        return spi_i2s_data_receive(SPI0);                     //接收数据
}
/******************************************************************
 * 函 数 名 称：MySPI_Start()
 * 函 数 说 明：拉低片选脚开始通信
 * 函 数 形 参：无
 * 函 数 返 回：无
 * 作       者：gugugu
 * 备       注：无
******************************************************************/
void MySPI_Start()
{
        MySPI_W_SS(0);
}
/******************************************************************
 * 函 数 名 称：MySPI_STOP()
 * 函 数 说 明：拉高片选脚结束通信
 * 函 数 形 参：无
 * 函 数 返 回：无
 * 作       者：gugugu
 * 备       注：无
******************************************************************/
void MySPI_STOP()
{
        MySPI_W_SS(1);
}

SPI.h

#ifndef __SPI_H
#define __SPI_H
#include "systick.h"
//SPI 端口定义
#define SPI_Port      GPIOA              //SPI端口
#define SPI_NSS       GPIO_PIN_4         //NSS_PIN
#define SPI_MOSI      GPIO_PIN_6         //MOSI_PIN
#define SPI_MISO      GPIO_PIN_7         //MOSI_PIN
#define SPI_SCLK      GPIO_PIN_5         //SCLK_PINPI

#define RCU_SPI       RCU_SPI0
#define RCU_GPIO      RCU_GPIOA

void MySPI_W_SS(uint8_t BitValue);
void MySPI_Init();
void MySPI_Start();//拉低片选脚开始通信
void MySPI_STOP();//拉高片选脚结束通信
uint16_t MySPI_SwapByte(uint16_t ByteSend);
#endif

ADS1118.c

 /********************************************************************************
   * 测试硬件：立创·梁山派开发板GD32F470ZGT6    使用主频200Mhz    晶振25Mhz
   * 版 本 号: V1.0
   * 修改作者: LCKFB
   * 修改日期: 2022年04月19日
   * 功能介绍:
   ******************************************************************************
   * 梁山派软硬件资料与相关扩展板软硬件资料官网全部开源
   * 开发板官网：www.lckfb.com
   * 技术支持常驻论坛，任何技术问题欢迎随时交流学习
   * 立创论坛：club.szlcsc.com
   * 其余模块移植手册：https://dri8c0qdfb.feishu.cn/docx/EGRVdxunnohkrNxItYTcrwAnnHe
   * 关注bilibili账号：【立创开发板】，掌握我们的最新动态！
   * 不靠卖板赚钱，以培养中国工程师为己任
 *********************************************************************************/
#include "gd32f4xx.h"
#include "ADS1118.h"
//ADS1118 supply voltage 2 - 5.5V
//analog input voltage max VDD+0.3V.    VIN<VDD!!!!!
//(VDD-->3v3,PGA-->4096,)无法获得满量程ADC输出代码,这种意味着一些动态范围的丢失.


/******************************************************************
 * 函 数 名 称：ADS1118_ADC_Continuous_Init
 * 函 数 说 明：初始化ADS1118
 * 函 数 形 参：channel = ADC外部通道选择,PGA = ADC满量程选择,SPS = ADC数据传输率选择
 * 函 数 返 回：无
 * 作       者：gugugu
 * 备       注：连续模式使用前，调用此函数完成初始化，之后调用ADS1118_Get_ADC_Continuous_Data()
******************************************************************/
void ADS1118_ADC_Continuous_Init(uint16_t channel,uint16_t PGA,uint16_t SPS)
{
        MySPI_Init();
        ADS1118_ENABLE;//拉低CS开始通信
        delay_us(1);
        MySPI_SwapByte(ADS1118_SS_START|channel|PGA|ADS1118_Continuous_MODE
                                        |SPS|ADS1118_Temp_MODE|ADS1118_PUUP_EN|ADS1118_NOP_UPDATA);//发送寄存器命令，交换数据
        delay_us(10);
        ADS1118_DISABLE;//拉高CS复位ADS1118结束通信
        delay_1ms(1);

}
/******************************************************************
 * 函 数 名 称：ADS1118_Get_Tempture_Data()
 * 函 数 说 明：单次获取ADC内部Temp温度
 * 函 数 形 参：无
 * 函 数 返 回：返回内部温度传感器温度
 * 作       者：gugugu
 * 备       注：无
******************************************************************/
float ADS1118_Get_Tempture_Data()
{
        uint16_t ADC_Data = 0;
        float Tempture_data= 0;
        ADS1118_ENABLE;//拉低CS开始通信
        delay_us(5);
        ADC_Data = MySPI_SwapByte(ADS1118_SS_START|ADS1118_MUX_AIN0|ADS1118_PGA_4096|
                                                          ADS1118_Sigle_SHOT_MODE|ADS1118_DR_8SPS|ADS1118_Temp_MODE|
                                                                ADS1118_PUUP_EN|ADS1118_NOP_UPDATA);//发送寄存器命令，交换数据

        delay_us(5);
        ADS1118_DISABLE;//拉高CS复位ADS1118结束通信

        delay_1ms(1);

        ADS1118_ENABLE;//拉低CS开始通信
        delay_us(5);
        while(gpio_input_bit_get(GPIOA,GPIO_PIN_6));//DOUT拉低ADC1118数据更新准备完毕

        ADC_Data = MySPI_SwapByte(ADS1118_SS_START|ADS1118_MUX_AIN0|ADS1118_PGA_4096|
                                                          ADS1118_Sigle_SHOT_MODE|ADS1118_DR_8SPS|ADS1118_Temp_MODE|
                                                                ADS1118_PUUP_EN|ADS1118_NOP_UPDATA);//发送寄存器命令，交换数据
        delay_us(5);
        ADS1118_DISABLE;//拉高CS复位ADS1118结束通信
        if(ADC_Data&0X8000)//MSB=1
        {
                ADC_Data = (~ADC_Data)+1 ;
        }
        else Tempture_data = (ADC_Data >> 2)*0.03125;
        return Tempture_data;
}
/******************************************************************
 * 函 数 名 称：ADS1118_Get_ADC_SIGLE_SHOT_Data
 * 函 数 说 明：单次获取AD电压值
 * 函 数 形 参：channel = ADC外部通道选择,PGA = ADC满量程选择,SPS = ADC数据传输率选择
 * 函 数 返 回：AD电压值
 * 作       者：gugugu
 * 备       注：
******************************************************************/
float ADS1118_Get_ADC_SIGLE_SHOT_Data(uint16_t channel,uint16_t PGA,uint16_t SPS)
{
        uint16_t ADC_Data = 0;
        float Tempture_data= 0;
        ADS1118_ENABLE;//拉低CS开始通信
        delay_us(15);
        ADC_Data = MySPI_SwapByte(ADS1118_SS_START|channel|PGA|ADS1118_Sigle_SHOT_MODE
                                                        |SPS|ADS1118_ADC_MODE|ADS1118_PUUP_EN|ADS1118_NOP_UPDATA);//发送寄存器命令，交换数据

        delay_us(15);
        ADS1118_DISABLE;//拉高CS复位ADS1118结束通信

        delay_1ms(1);

        ADS1118_ENABLE;//拉低CS开始通信
        delay_us(15);
        while(gpio_input_bit_get(GPIOA,GPIO_PIN_6));//DOUT拉低ADC1118数据更新准备完毕

        ADC_Data = MySPI_SwapByte(ADS1118_SS_START|channel|PGA|ADS1118_Sigle_SHOT_MODE
                                                         |SPS|ADS1118_ADC_MODE|ADS1118_PUUP_EN|ADS1118_NOP_UPDATA);//发送寄存器命令，交换数据

        delay_us(15);
        ADS1118_DISABLE;//拉高CS复位ADS1118结束通信
        if(ADC_Data&0X8000)//MSB=1
        {
                ADC_Data = (~ADC_Data)+1 ;
                if(PGA == ADS1118_PGA_6144)Tempture_data=ADC_Data*0.1875;
                else if(PGA == ADS1118_PGA_6144)Tempture_data=ADC_Data*0.1875;
                else if(PGA == ADS1118_PGA_4096)Tempture_data=ADC_Data*0.125;
                else if(PGA == ADS1118_PGA_2048)Tempture_data=ADC_Data*0.0625;
                else if(PGA == ADS1118_PGA_1024)Tempture_data=ADC_Data*0.03125;
                else if(PGA == ADS1118_PGA_0512)Tempture_data=ADC_Data*0.015625;
                else Tempture_data=ADC_Data*0.0078125;
                return Tempture_data;
        }
        else if(PGA == ADS1118_PGA_6144)Tempture_data=ADC_Data*0.1875;
        else if(PGA == ADS1118_PGA_6144)Tempture_data=ADC_Data*0.1875;
        else if(PGA == ADS1118_PGA_4096)Tempture_data=ADC_Data*0.125;
        else if(PGA == ADS1118_PGA_2048)Tempture_data=ADC_Data*0.0625;
        else if(PGA == ADS1118_PGA_1024)Tempture_data=ADC_Data*0.03125;
        else if(PGA == ADS1118_PGA_0512)Tempture_data=ADC_Data*0.015625;
        else Tempture_data=ADC_Data*0.0078125;
        return Tempture_data;
}
/******************************************************************
 * 函 数 名 称：ADS1118_Get_ADC_Continuous_Data
 * 函 数 说 明：连续获取AD电压值
 * 函 数 形 参：channel = ADC外部通道选择,PGA = ADC满量程选择,SPS = ADC数据传输率选择
 * 函 数 返 回：AD电压值
 * 作       者：gugugu
 * 备       注：使用此函数前调用ADS1118_ADC_Continuous_Init()
******************************************************************/
float  ADS1118_Get_ADC_Continuous_Data(uint16_t channel,uint16_t PGA,uint16_t SPS)
{
        uint16_t ADC_Data = 0;
        float Tempture_data= 0;
        ADS1118_ENABLE;//拉低CS开始通信
        delay_us(1);
        while(gpio_input_bit_get(GPIOA,GPIO_PIN_6));//DOUT拉低ADC1118数据更新准备完毕

        ADC_Data = MySPI_SwapByte(ADS1118_SS_START|channel|PGA|ADS1118_Continuous_MODE
                                                         |SPS|ADS1118_ADC_MODE|ADS1118_PUUP_EN|ADS1118_NOP_UPDATA);//发送寄存器命令，交换数据

        delay_us(1);
        ADS1118_DISABLE;//拉高CS复位ADS1118结束通信
        if(ADC_Data&0X8000)//MSB=1
        {
                ADC_Data = (~ADC_Data)+1 ;
                if(PGA == ADS1118_PGA_6144)Tempture_data=ADC_Data*0.1875;
                else if(PGA == ADS1118_PGA_6144)Tempture_data=ADC_Data*0.1875;
                else if(PGA == ADS1118_PGA_4096)Tempture_data=ADC_Data*0.125;
                else if(PGA == ADS1118_PGA_2048)Tempture_data=ADC_Data*0.0625;
                else if(PGA == ADS1118_PGA_1024)Tempture_data=ADC_Data*0.03125;
                else if(PGA == ADS1118_PGA_0512)Tempture_data=ADC_Data*0.015625;
                else Tempture_data=ADC_Data*0.0078125;
                return Tempture_data;
        }
        else if(PGA == ADS1118_PGA_6144)Tempture_data=ADC_Data*0.1875;
        else if(PGA == ADS1118_PGA_6144)Tempture_data=ADC_Data*0.1875;
        else if(PGA == ADS1118_PGA_4096)Tempture_data=ADC_Data*0.125;
        else if(PGA == ADS1118_PGA_2048)Tempture_data=ADC_Data*0.0625;
        else if(PGA == ADS1118_PGA_1024)Tempture_data=ADC_Data*0.03125;
        else if(PGA == ADS1118_PGA_0512)Tempture_data=ADC_Data*0.015625;
        else Tempture_data=ADC_Data*0.0078125;
        return Tempture_data;
}

ADS1118.h

#ifndef __ADS1118_H
#define __ADS1118_H
#include "SPI.h"
#include "systick.h"

#define ADS1118_ENABLE           MySPI_Start()  //PULL DOWM CS START ADC
#define ADS1118_DISABLE          MySPI_STOP()  //PULL UP CS STOP ADC

#define ADS1118_SS_START        0X8000    //0--》NO effect,1-->start ADC

#define ADS1118_MUX_AIN0_AIN1   0X0000    //000 = AINP is AIN0 and AINN is AIN1 (default)
#define ADS1118_MUX_AIN0_AIN3   0x1000    //001 = AINP is AIN0 and AINN is AIN3
#define ADS1118_MUX_AIN1_AIN3   0X2000    //010 = AINP is AIN1 and AINN is AIN3
#define ADS1118_MUX_AIN2_AIN3   0X3000    //011 = AINP is AIN2 and AINN is AIN3
#define ADS1118_MUX_AIN0        0X4000    //100 = AINP is AIN0 and AINN is GND
#define ADS1118_MUX_AIN1        0X5000    //101 = AINP is AIN1 and AINN is GND
#define ADS1118_MUX_AIN2        0X6000    //110 = AINP is AIN2 and AINN is GND
#define ADS1118_MUX_AIN3        0X7000    //111 = AINP is AIN3 and AINN is GND

#define ADS1118_PGA_6144        0X0000    //000 = FSR is ±6.144 V
#define ADS1118_PGA_4096        0X0200    //001 = FSR is ±4.096 V
#define ADS1118_PGA_2048        0X0400    //010 = FSR is ±2.048 V (default)
#define ADS1118_PGA_1024        0X0600    //011 = FSR is ±1.024 V
#define ADS1118_PGA_0512        0X0800    //100 = FSR is ±0.512 V
#define ADS1118_PGA_0256        0X0A00    //101 = FSR is ±0.256 V

#define ADS1118_Continuous_MODE 0X0000    //0->Continuous
#define ADS1118_Sigle_SHOT_MODE 0X0100    //1->SIGNEL ADC

#define ADS1118_DR_8SPS         0X0000    //000 = 8 SPS
#define ADS1118_DR_16SPS        0X0020    //001 = 16 SPS
#define ADS1118_DR_32SPS        0X0040    //010 = 32 SPS
#define ADS1118_DR_64SPS        0X0060    //011 = 64 SPS
#define ADS1118_DR_128SPS       0X0080    //100 = 128 SPS (default)
#define ADS1118_DR_250SPS       0X00A0    //101 = 250 SPS
#define ADS1118_DR_470SPS       0X00C0    //110 = 475 SPS
#define ADS1118_DR_860SPS       0X00E0    //111 = 860 SPS

#define ADS1118_ADC_MODE        0x0000    //ADC MODE
#define ADS1118_Temp_MODE       0X0010    //Temperature sensor mode

#define ADS1118_PUUP_DIS        0X0000    //inside pullup disabled
#define ADS1118_PUUP_EN         0x0008    //inside pullup enabled

#define ADS1118_NOP_UPDATA      0X0002    //update the Config register
void ADS1118_ADC_Continuous_Init(uint16_t channel,uint16_t PGA,uint16_t SPS);
void ADS1118_Temp_Init();
float ADS1118_Get_Tempture_Data();
float ADS1118_Get_ADC_SIGLE_SHOT_Data(uint16_t channel,uint16_t PGA,uint16_t SPS);
float  ADS1118_Get_ADC_Continuous_Data(uint16_t channel,uint16_t PGA,uint16_t SPS);
#endif
  1. 移植验证
    编写的main主函数中，编写如下
 /********************************************************************************
   * 测试硬件：立创·梁山派开发板GD32F470ZGT6    使用主频200Mhz    晶振25Mhz
   * 版 本 号: V1.0
   * 修改作者: LCKFB
   * 修改日期: 2022年04月19日
   * 功能介绍:
   ******************************************************************************
   * 梁山派软硬件资料与相关扩展板软硬件资料官网全部开源
   * 开发板官网：www.lckfb.com
   * 技术支持常驻论坛，任何技术问题欢迎随时交流学习
   * 立创论坛：club.szlcsc.com
   * 其余模块移植手册：https://dri8c0qdfb.feishu.cn/docx/EGRVdxunnohkrNxItYTcrwAnnHe
   * 关注bilibili账号：【立创开发板】，掌握我们的最新动态！
   * 不靠卖板赚钱，以培养中国工程师为己任
 *********************************************************************************/
#include "gd32f4xx.h"
#include "systick.h"
#include "stdio.h"
#include "UART.h"
#include "ADS1118.h"
#include "SPI.h"

int main(void)
{
    float AD_value;
    nvic_priority_group_set(NVIC_PRIGROUP_PRE2_SUB2);  // 优先级分组
    systick_config();                //滴答定时器初始化 1us
        MySPI_Init();                    //初始化spi
        ADS1118_ADC_Continuous_Init(ADS1118_MUX_AIN0 ,ADS1118_PGA_4096,ADS1118_DR_8SPS);
        usart_gpio_config(115200);
    while(1)
    {
                AD_value = ADS1118_Get_ADC_SIGLE_SHOT_Data(ADS1118_MUX_AIN0 ,ADS1118_PGA_4096,ADS1118_DR_8SPS);
                //AD_value = ADS1118_Get_Tempture_Data();
                printf("%f",AD_value);
                delay_1ms(100);

    }
}

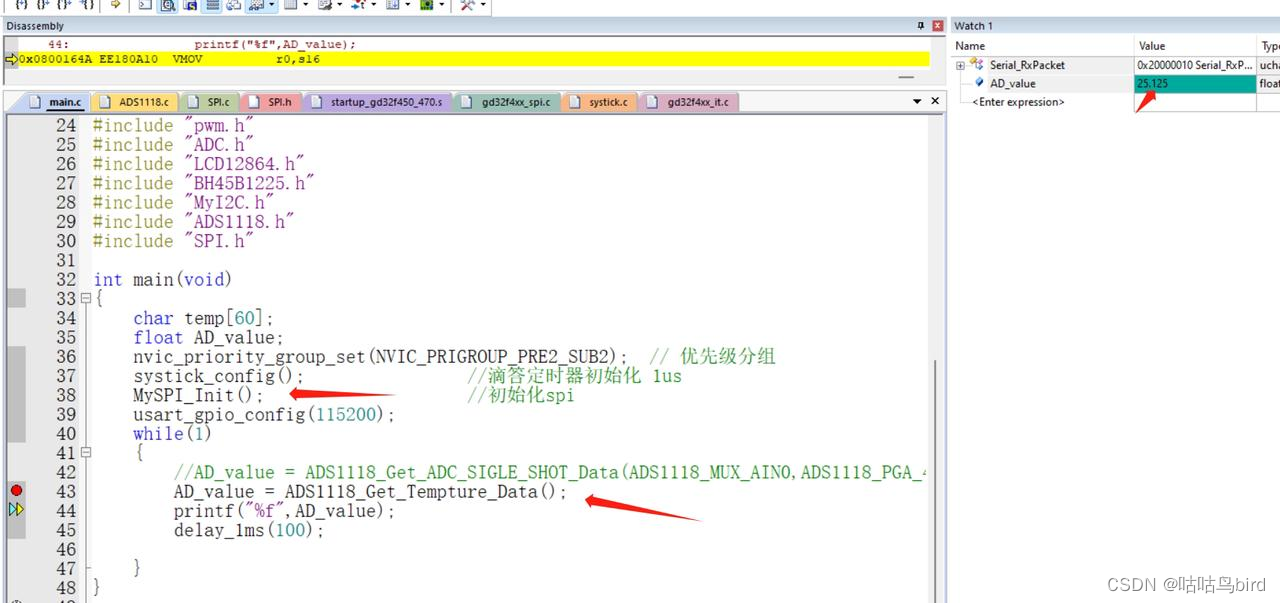

案例现象1：
烧录代码，使用debug模式，成功读取返回温度值。
在这里插入图片描述

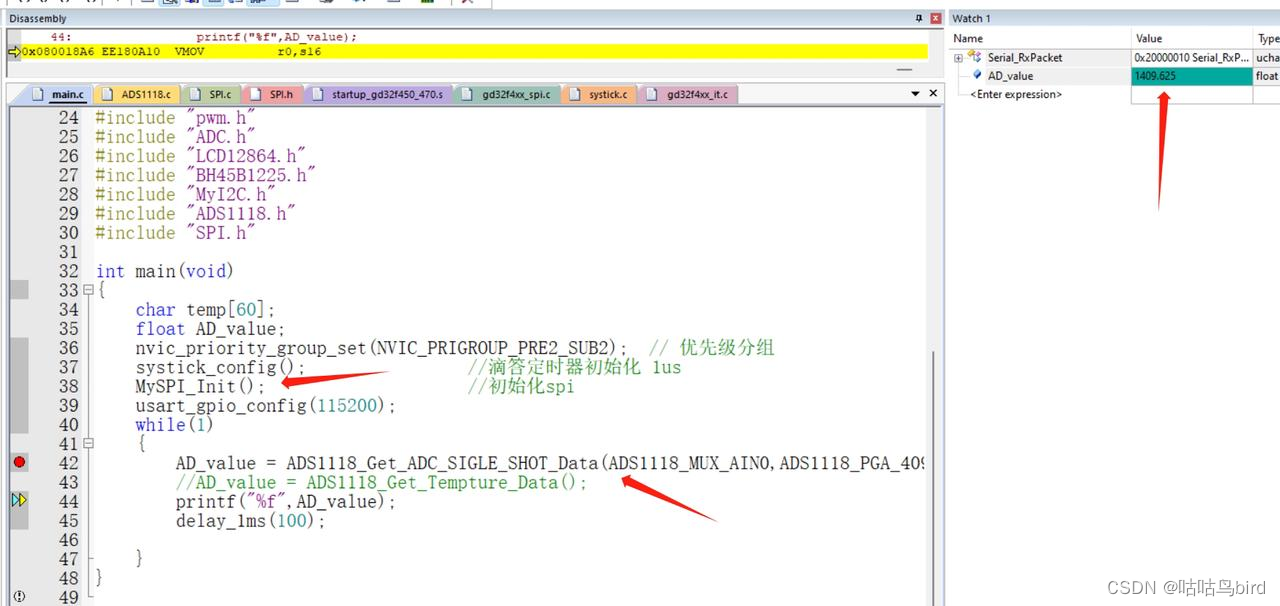

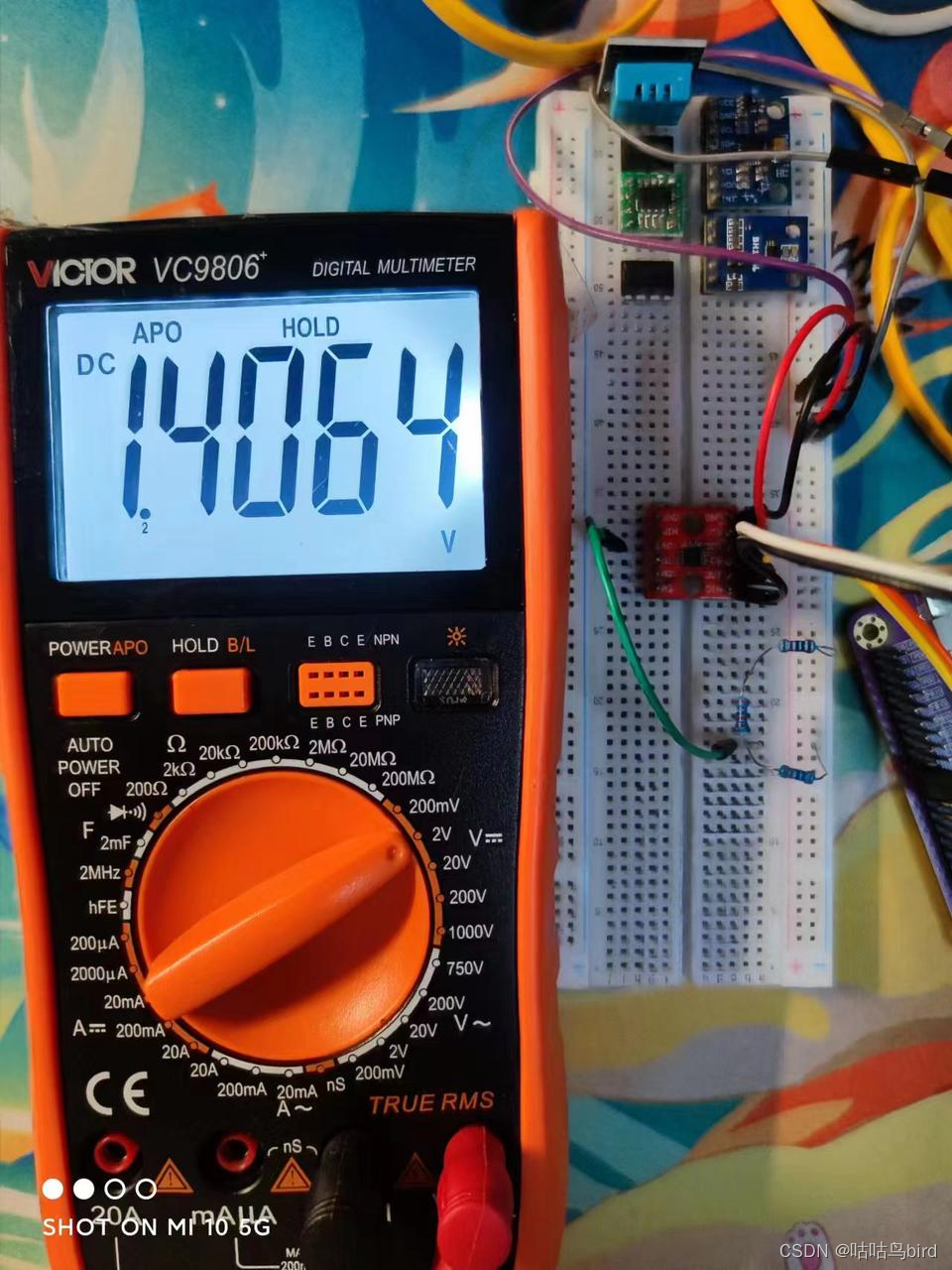

案例现象2：
烧录代码，使用debug模式，成功读取返回单端电压值。
在这里插入图片描述
在这里插入图片描述

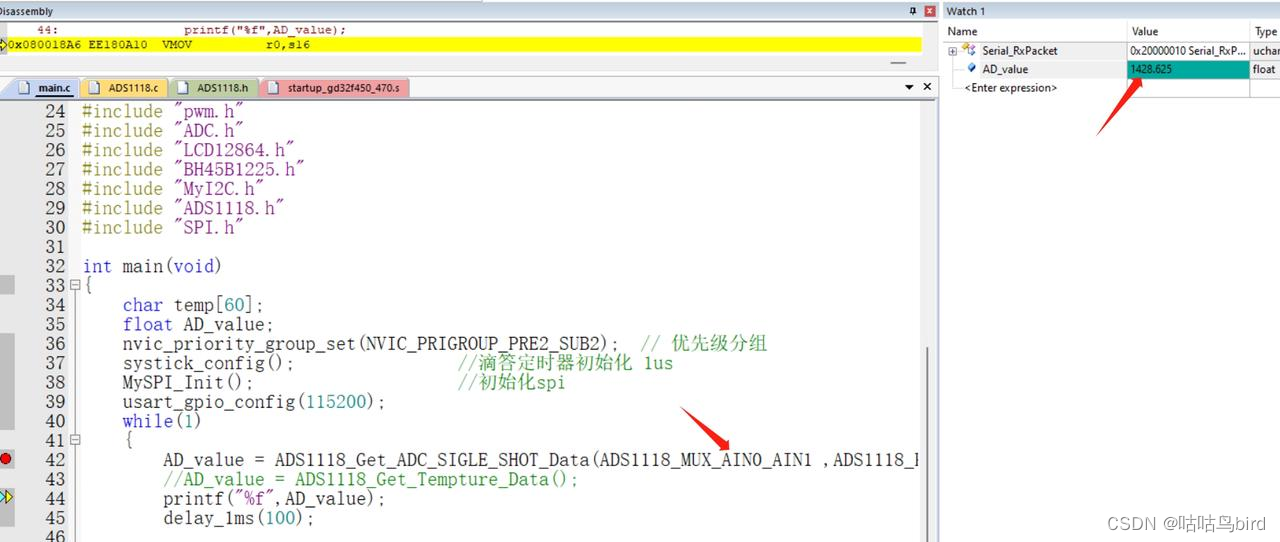

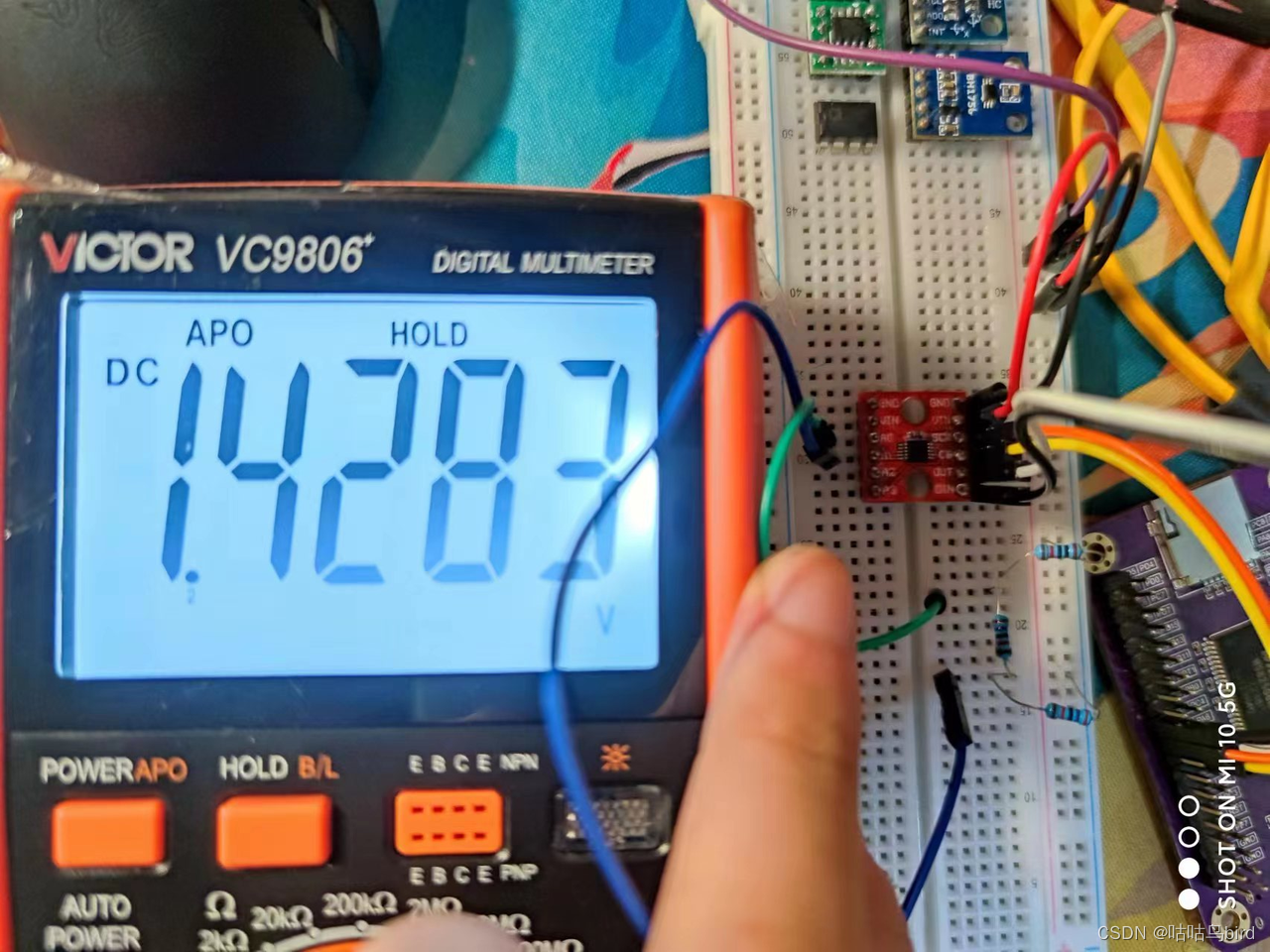

案例现象3：
烧录代码，使用debug模式，成功读取返回差分电压值。
在这里插入图片描述
在这里插入图片描述

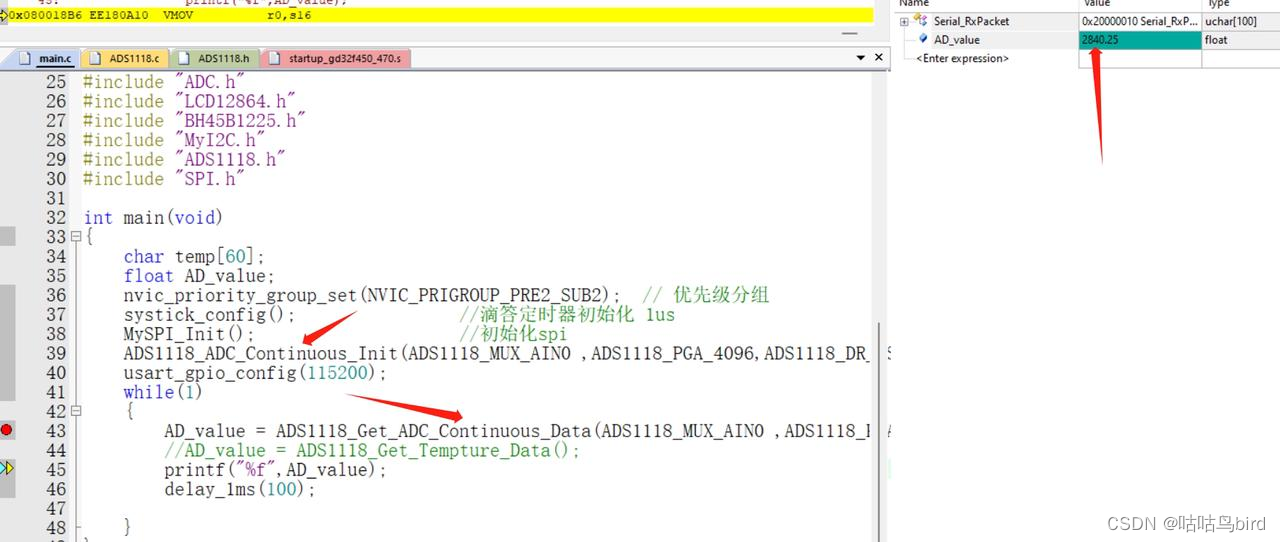

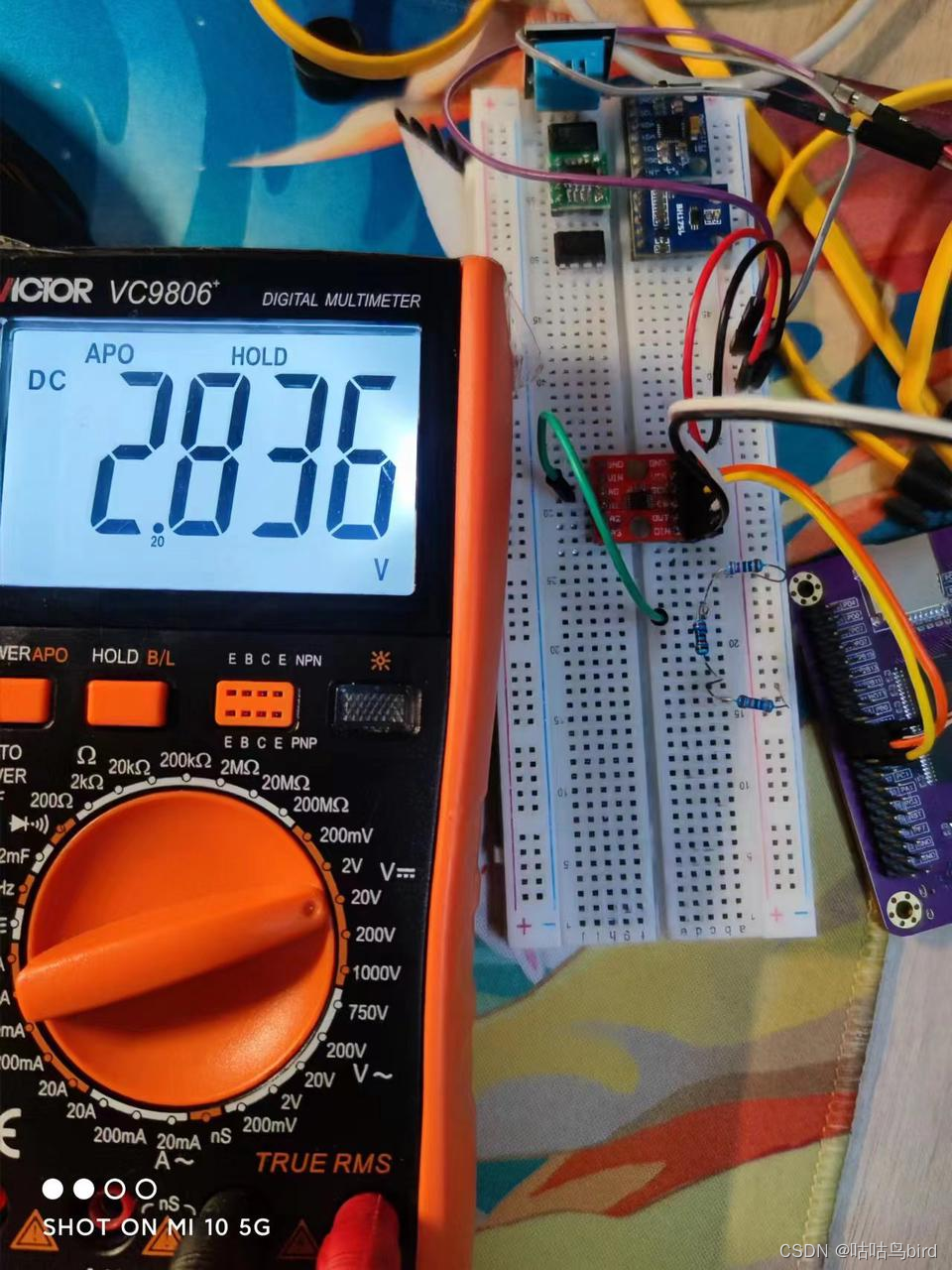

案例现象4：
烧录代码，使用debug模式，连续模式成功读取返回单端电压值。
在这里插入图片描述
在这里插入图片描述
!](https://img-blog.csdnimg.cn/74802e778a894c228ab5e38b66332ef2.png)

STM32CubeMX驱动ADS1118模块
qq_52158753的博客
04-20 2534
本篇中ADS1118模块的驱动是代码实现的SPI时序驱动，不是使用STM32单片机内部集成的SPI外设驱动。换句话说，使用时只需将驱动源码添加到HAL库或标准库工程中，就可以像使用库函数中的函数一样使用这个源码中的函数。本篇使用STM32CubeMX实现。ADS1118模块是一款基于德州仪器（Texas Instruments）ADS1118芯片的高精度、超小型、低功耗模拟/数字转换器模块。该模块具有四个单端或两个差分输入通道，可通过SPI接口进行配置和控制。
ads1118数据手册
08-03
ads1118数据手册在msp430的应用
STM32硬件SPI驱动ADS1118采集数据
gykzxbjy的博客
09-24 3059
SPI与ADS通信时数据不对劲的解决办法之一。
ADS1118
热门推荐
z先生
11-20 1万+
0x01:寄存器 ADS1118有两个寄存器可以通过SPI接口访问。转换寄存器包含最后一次转换的结果。配置寄存器允许用户改变ADS1118的工作模式。并查询设备的状态。 1、转换寄存器[reset = 0x0000] 16位转换寄存器包含了二进制二补码格式的最后一次转换结果，上电后，转换寄存器被清零，并保持0，直到第一次转换完成。上电后，转换寄存器被清零，并保持0，直到第一次转换完成。 ...
ads1118中文器件手册
07-15
ads1118的中文期间手册，需要的可以下载 ads1118的中文期间手册，需要的可以下载 ads1118的中文期间手册，需要的可以下载 ads1118的中文期间手册，需要的可以下载 ads1118的中文期间手册，需要的可以下载 ads1118的中文期间手册，需要的可以下载
ADS1118中文版
09-03
ADS1118中文翻译完整版.大家赶紧下吧~~
ads1118全中文版.pdf
10-09
ADS1118 是一款高精度的低功耗16 位模数转换器 (ADC)。该器件采用超小型无引线X2QFN-10 封装或 超薄小外形尺寸VSSOP-10 封装，具备测量最常见传 感器信号所需的全部功能。ADS1118 集成了可编程增 益放大器(PGA)、电压基准、振荡器和高精度温度传 感器。凭借这些功能以及2V 至5.5V 的宽电源电压范 围，ADS1118 非常适用于功率及空间受限型传感器测 量应用。 ADS1118 数据转换速率最高可达每秒860 次采样 (SPS)。PGA 的输入范围为±256mV 至±6.144V，能 够以高分辨率测量大信号和小信号。该器件通过输入多 路复用器(MUX) 测量双路差分输入或四路单端输入。 高精度温度传感器用于系统级温度监控或对热电偶进行 冷结点补偿。
GD32F数据手册
12-06
国产的 M3，兼容 STM32F系列。
ADS1256 STM32F103RCTx 示例程序
02-20
同时，对于ADS1256的参数设置、数据手册的查阅也至关重要，以便正确配置其工作状态。在调试阶段，可以使用示波器、逻辑分析仪等工具，监控SPI或I²C总线上的通信数据，确保通信过程无误。 总结来说，“ADS1256 STM...
国产24位ADC SGM58601 （ADS1256替代型号）
01-19
描述中的 "GD32E103驱动SGM58601/ADS1256" 提到了GD32E103系列微控制器（MCU）与这两种ADC的兼容性。GD32E103是GD32 MCU家族的一款产品，基于ARM Cortex-M3内核，适用于各种嵌入式应用，包括工业控制、消费电子和...
ADS1118_SPI模式_STM32
08-11
基于STM32的16位精度的ADS1118驱动代码 本人亲测成功 感谢支持~感谢支持~感谢支持~感谢支持~感谢支持~
ADS1118的完整中文技术文档
11-29
ADS1118的完整中文技术文档
ADS1118驱动程序
11-08
ADS1118驱动程序，只用与初始化，无其他程序，易于移植，亲测好用。
GD32F20X中文数据手册
11-09
中文版数据手册，GD32F20x中文版数据手册，最新2.1版本
ADS1118 PDF
07-28
ADS1118 PDF资料 ,可以用于测量电压，内部含有可编程增益放大器，灵活使用于各种电压测量场合
ADS7046（含工程代码、使用手册、datasheet）实际工程中使用代码，正确读取电压值，长期稳定运行采样，可以直接使用
最新发布
08-29
ADS7046（含工程代码、使用手册、datasheet）实际工程中使用代码，含测试记录。软件，主要通过模拟IO实现SPI读取数据，模拟过程参考datasheet时序图，正确读取带你压制，并在工程中长期稳定运行。
AD5761R驱动程序，支持STM32
12-26
SPI通信涉及主设备（STM32）和从设备（AD5761R），主设备通过时钟线、数据输入线和片选线控制从设备的数据传输。 要为STM32编写AD5761R的驱动程序，你需要以下步骤： 1. 初始化SPI接口：配置STM32的SPI引脚，包括...
AD5328_AD5328_AD5328驱动_AD5328驱动程序_ad5328例程
09-11
**AD5328简介** ...开发者在编写这样的驱动时，需要熟悉SPI通信协议、STM32的HAL库以及AD5328的数据手册，确保能够正确配置和控制AD5328。通过深入研究"AD5328.c"文件，可以学习到具体的编程技巧和实践方法。
ADS1118 STM32 SPI驱动（HAL）
axsdffff1的博客
03-16 3313
硬件平台STM32407VE IO配置 CPOL与CPHA设置 根据ADS1118时序得出CPOL=0，CPHA=1 敲黑板了：CPHA=1需要选择2 Edge（很容易出错） /*************************************************** 0x024B配置为： 工作在连续转换模式下，AINP 为 AIN0 且 AINN 为 AIN1 参考电压为±4.096V，数据采样频率为32Hz，A...
评论
添加红包

请填写红包祝福语或标题

个

红包个数最小为10个

元

红包金额最低5元

当前余额3.43元 前往充值 >
需支付：10.00元
成就一亿技术人!
领取后你会自动成为博主和红包主的粉丝 规则
hope_wisdom
发出的红包

打赏作者

咕咕鸟bird

你的鼓励将是我创作的最大动力

¥1 ¥2 ¥4 ¥6 ¥10 ¥20
扫码支付：¥1
获取中
扫码支付

您的余额不足，请更换扫码支付或充值

打赏作者

实付元
使用余额支付
点击重新获取
扫码支付
钱包余额 0

抵扣说明：

1.余额是钱包充值的虚拟货币，按照1:1的比例进行支付金额的抵扣。
2.余额无法直接购买下载，可以购买VIP、付费专栏及课程。

余额充值
