CH32下载与调试

一.ISP下载

使用WCH-LINK与WCH-LINKUtility.exe（沁恒官网进行下载）软件烧录hex文件进行下载。
WCH-LINKUtility.exe
WCH-LINKUtility官网下载地址
 WCH-LINK使用手册
 WCH-LINK驱动
CH32有ARM核和RISV-V核，下载前需要设置WCH-link下载模式，选择芯片型号。

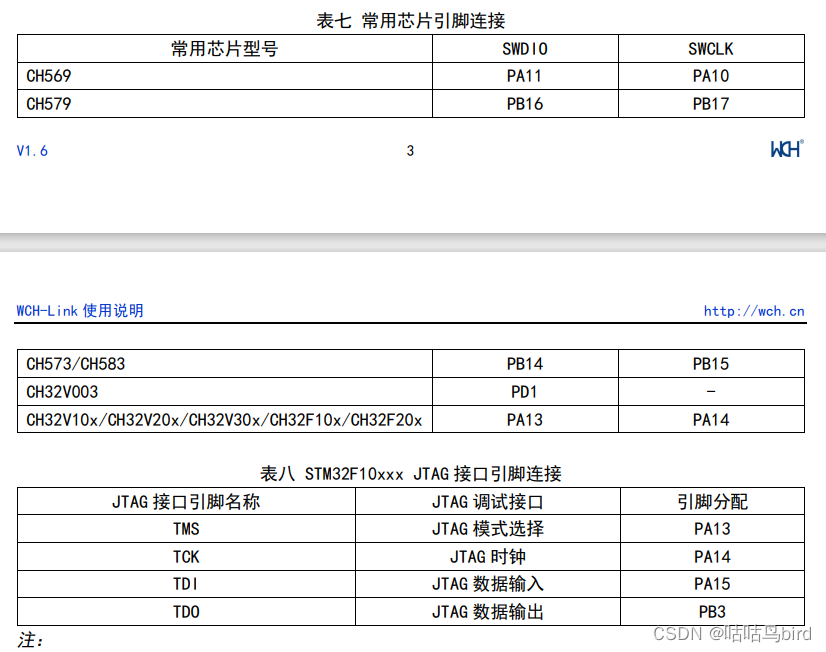

引脚连接

wch-link连接引脚

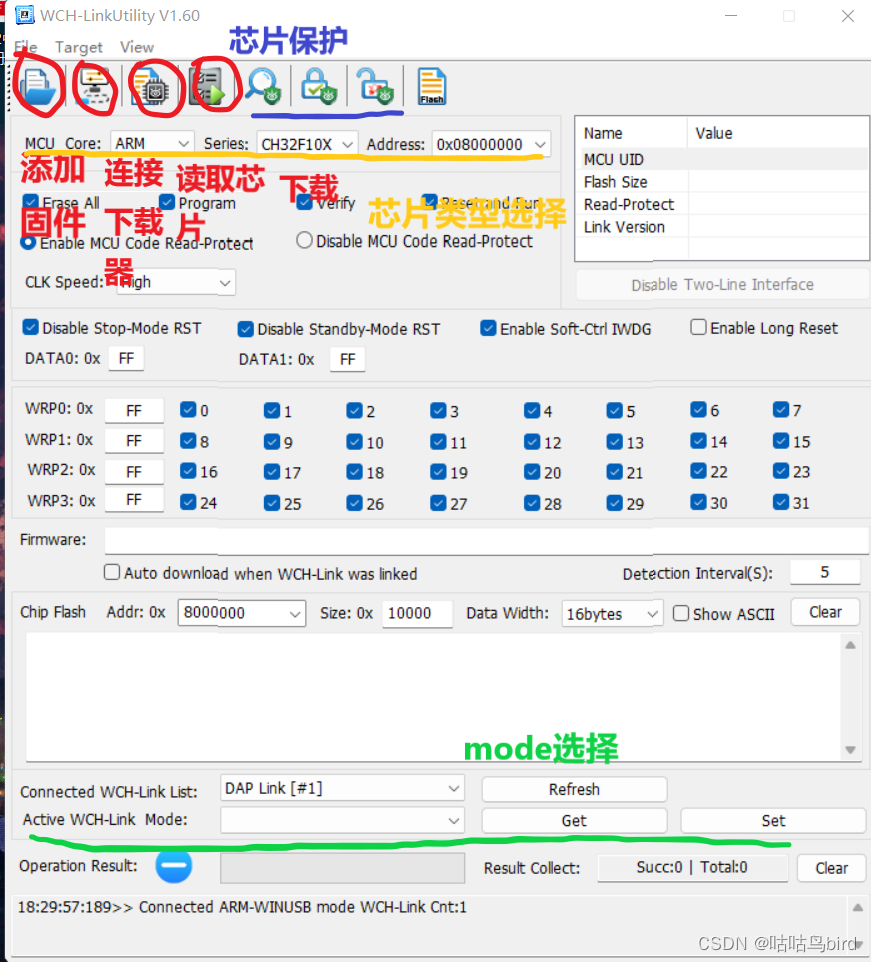

1.搜索并选择对应芯片以及下载模式
2.选择要下载的hex文件
3.设置完成后点击开始下载即可
wch-linkutility

二.keil5下载

2.1 设备切换

WCH-DAPLink 支持 ARM 模式-WINUSB 设备和 ARM 模式-HID 设备两种模式，可通过 WCH-LinkUtility工具（或长按 ModeS 键后将 Link 上电）切换两种设备模式。WCH-Link 和 WCH-LinkE 仅支持 ARM 模式-WINUSB 设备模式。

2.2 下载配置

1.点开魔术棒，在“Debug”下的“Use”中选择“CMSIS-DAP Debugger”。然后点开后面的“Settings”，在“Flash Download”中勾选“Reset and Run”，这样就可以下载后直接运行，不用重启。
2.先进行编译“Build（F7）”，然后进行程序下载“Download（F8）”即可。
