ADS1118 STM32 SPI驱动(HAL)

本文介绍了在STM32平台上使用SPI通信与ADS1118 ADC芯片进行数据交互的过程,包括配置寄存器、设置CPOL和CPHA参数、读取转换数据的步骤。同时,文中提到了由于STM32407VE芯片的缺货和价格飙升,提出了国产MS1112作为替代方案。在错误处理方面,当读写配置不一致时,会进行重新初始化操作。

摘要生成于 C知道 ,由 DeepSeek-R1 满血版支持, 前往体验 >

硬件平台STM32407VE,2022年这个芯片缺货都涨价到100以上,简直奇葩。

还好有国产替代ms1112(IIC接口)----扯远了

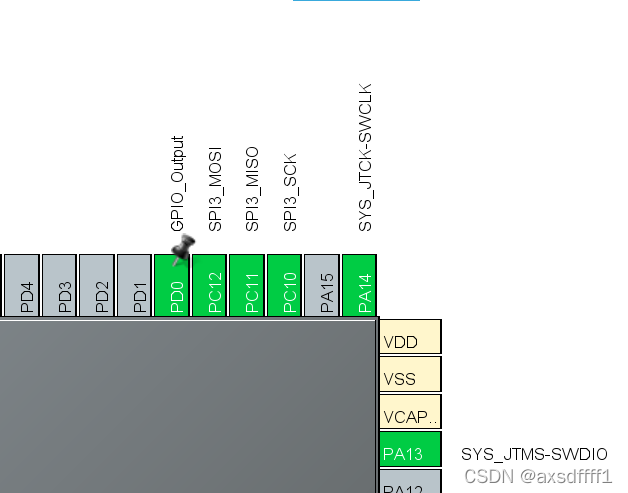

IO配置

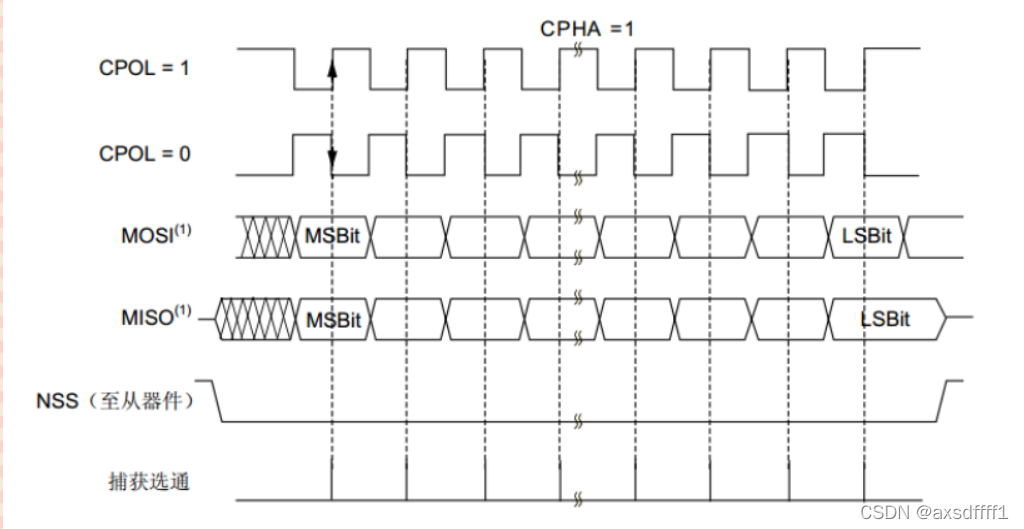

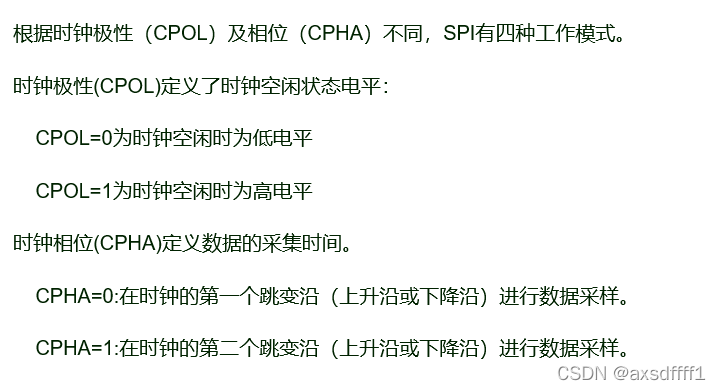

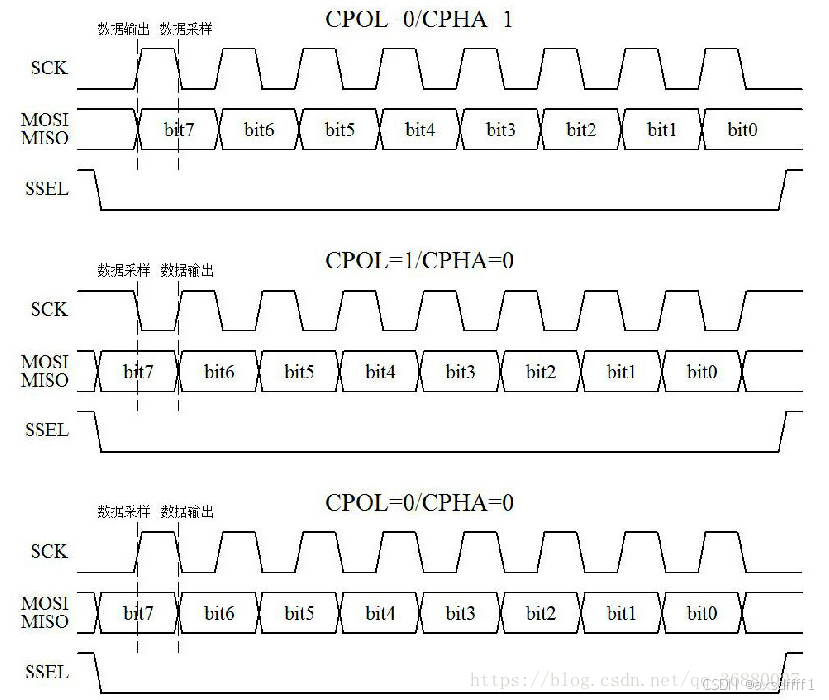

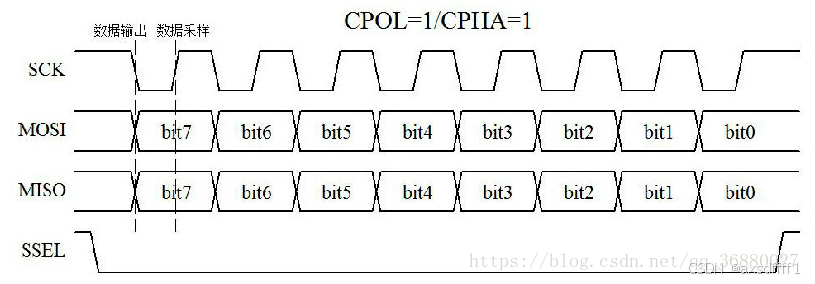

CPOL与CPHA设置

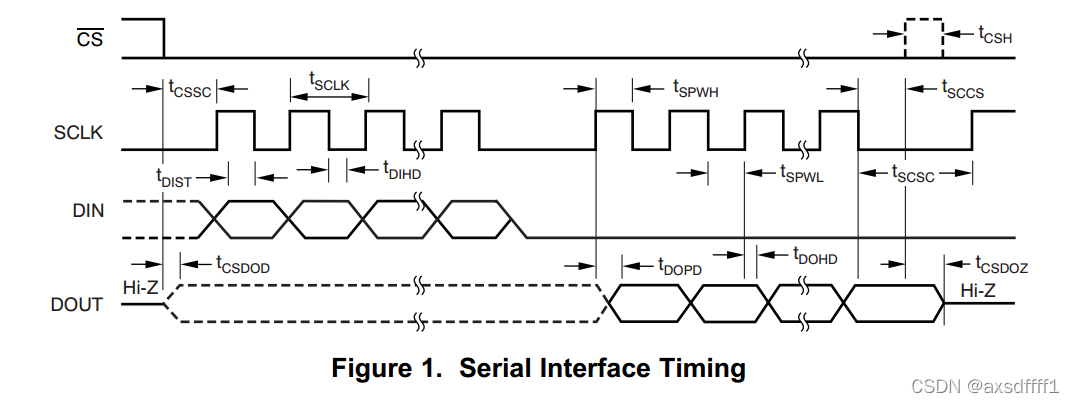

根据ADS1118时序得出CPOL=0,CPHA=1

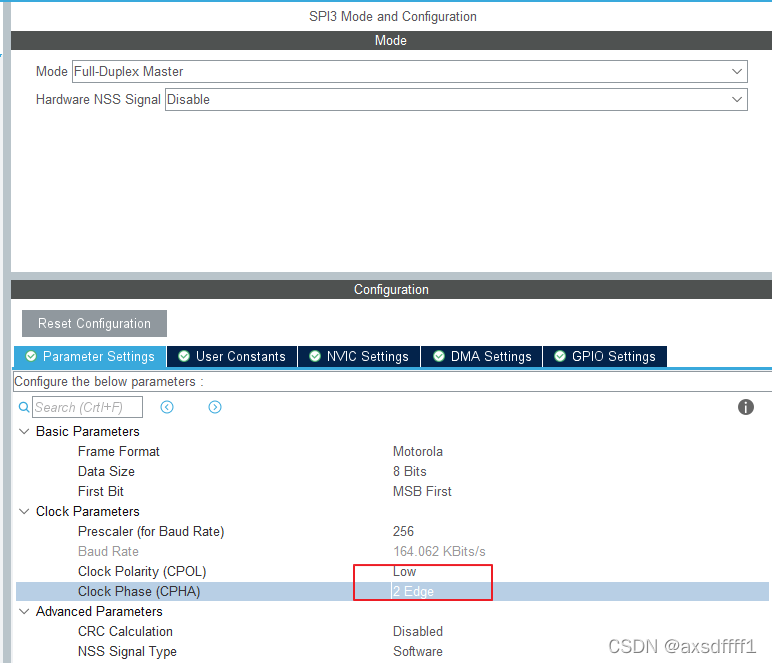

敲黑板了:CPHA=1需要选择2 Edge(很容易出错)

/***************************************************
    0x024B配置为:
    工作在连续转换模式下,AINP 为 AIN0 且 AINN 为 AIN1
    参考电压为±4.096V,数据采样频率为32Hz,ADS芯片工作在ADC模式下
    使能内部DOUT引脚的上拉电阻,每次数据有效,更新配置寄存器
****************************************************/
uint8_t        ADS_Config[2]={0x02,0x4B};        //ADS1118配置寄存器值

/* USER CODE BEGIN 1 */
uint8_t SPI3_ReadWriteByte(uint8_t TxData)//发送一个字节,并从寄存器返回一个字节
{
    uint8_t Rxdata=0,Tx=0;
    Tx=TxData;
    HAL_SPI_TransmitReceive(&hspi3, &Tx, &Rxdata, 1, 10);    //超时10ms
     return Rxdata;
}
/* USER CODE END 1 */

uint16_t ADS1118_Send_Data(uint8_t MSB,uint8_t LSB)
{
    uint16_t Data;
    uint8_t MSB_Byte,LSB_Byte;
    MSB_Byte=SPI3_ReadWriteByte(MSB);        //配置一次寄存器,同时往回读数据
    LSB_Byte=SPI3_ReadWriteByte(LSB);
    Data=MSB_Byte<<8|LSB_Byte;
    return Data;                //返回读到的数据
}

void ADS1118_Init(void)
{
    HV_CS_High;
    HAL_Delay_us(1000);        //硬件初始化后等1000us
    HV_CS_Low;                    //片选拉低
    ADS1118_Send_Data(ADS_Config[0],ADS_Config[1]);        //初始化之后进行一次配置寄存器
    HV_CS_High;                    //片选拉高

}

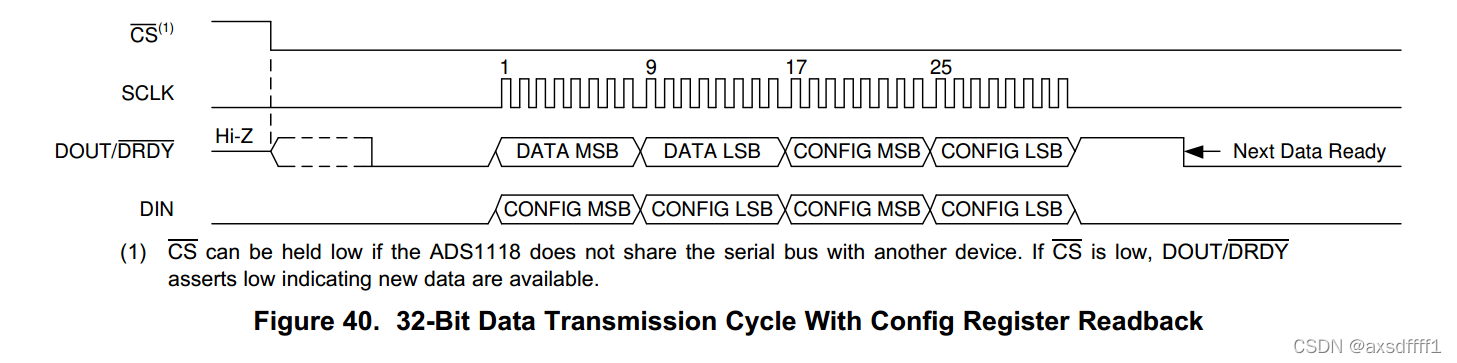

32位读取模式

uint16_t Read_ADS_Data(uint8_t MSB,uint8_t LSB,uint16_t *config)
{
    uint16_t ADS_Data;


    HAL_Delay_us(2);        //拉低后等待2us
    ADS_Data=ADS1118_Send_Data(MSB,LSB);        //读取一次数据
    *config=ADS1118_Send_Data(MSB,LSB);


    return ADS_Data ;        //返回读到的数据
}

uint32_t Read_HV_Vol(void)
{
    uint16_t ADS_Set_config;
    uint32_t Value;

        //__disable_irq();        //关总中断
        HV_CS_Low;                //片选拉低
        //读取一次转换数据,并将设置寄存器中的值也读回来
        HV_Raw_AD=Read_ADS_Data(ADS_Config[0],ADS_Config[1],&ADS_Set_config);
        HV_CS_High;                    //片选拉高
        //__enable_irq();         //开总中断

    ADS_Set_Read[0]=ADS_Set_config>>8;
    ADS_Set_Read[1]=ADS_Set_config|0x01;
    //比较写进去的与读回来的是不是一样
    if((ADS_Set_Read[0]==ADS_Config[0])&&((ADS_Set_Read[1]==ADS_Config[1])))
    {
        if(HV_Raw_AD<0x8000)    //是正值
            HV_Raw_Vol=(uint32_t)HV_Raw_AD*4096.0*(Theoretical_magnification)/32767.0;    //结果数据是mV
        else
            HV_Raw_Vol=0;      //负值自己处理
    }
    else
    {
        Relay_Signal_Err_Count++;
        if(Relay_Signal_Err_Count>5)//如果错误计数
            ADS1118_Init();
    }
    return HV_Raw_Vol;
}
