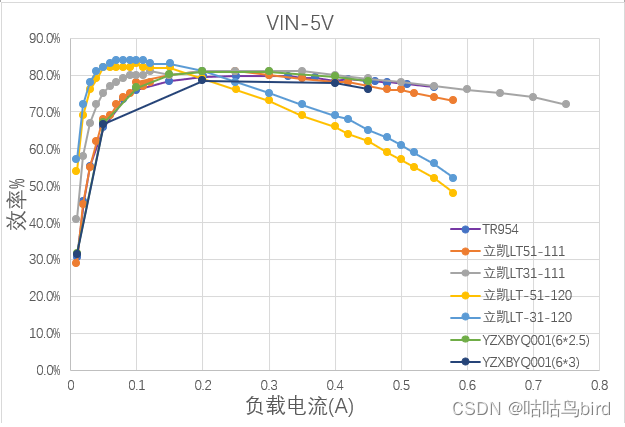

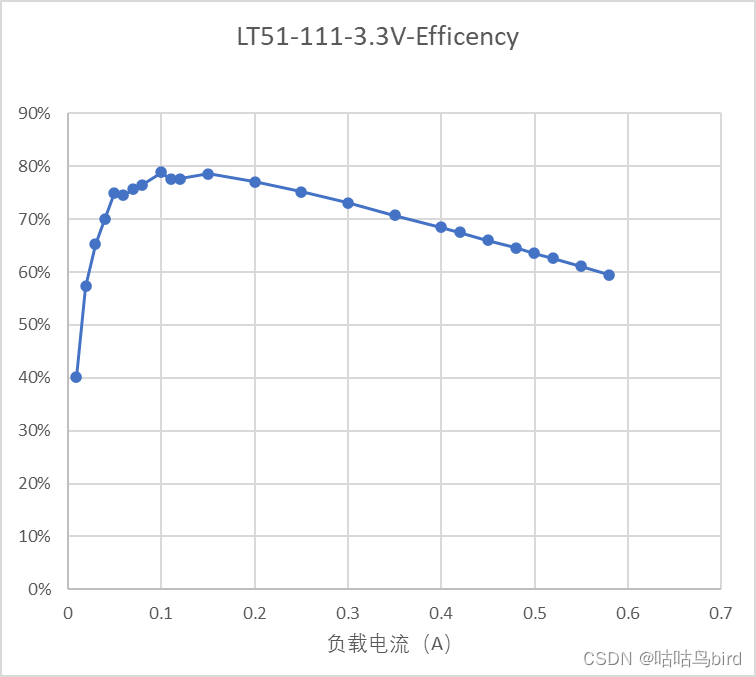

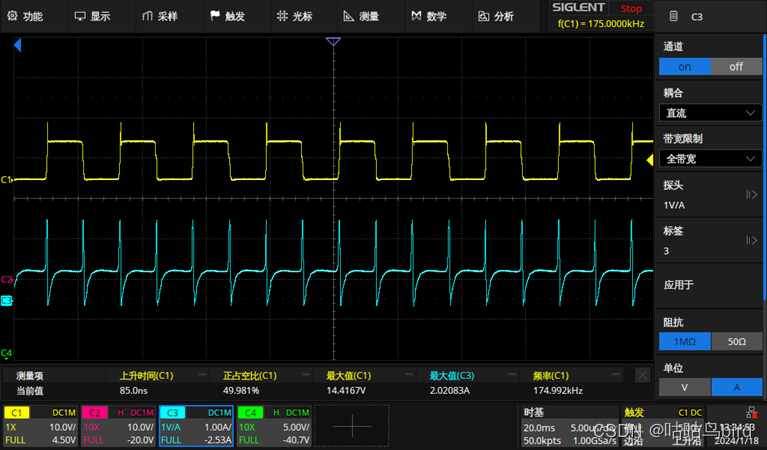

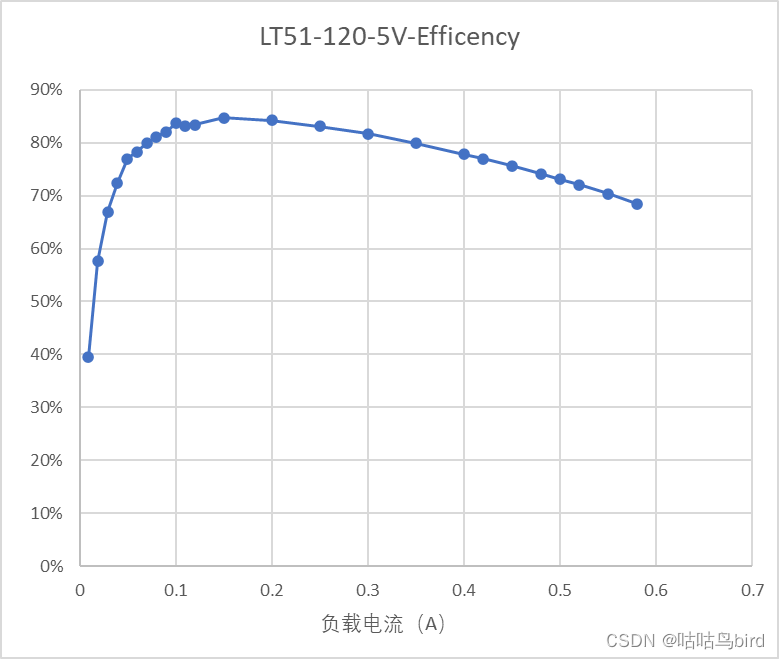

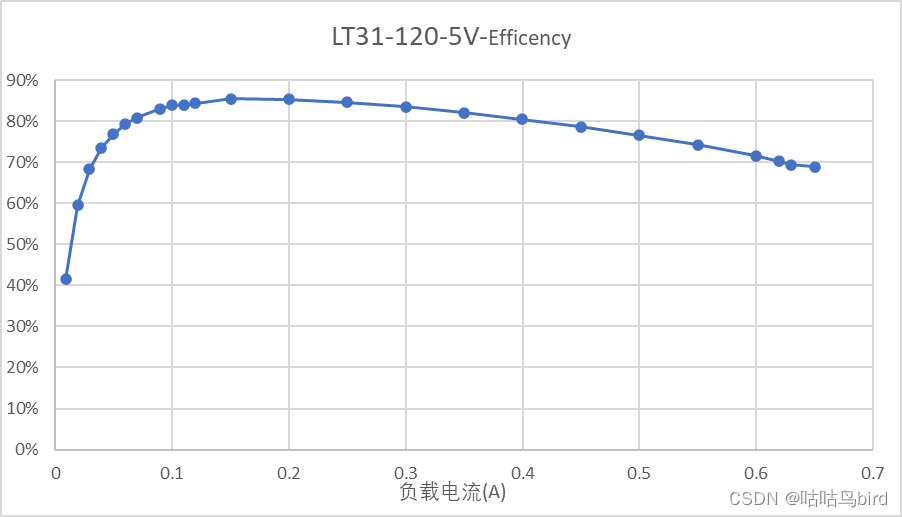

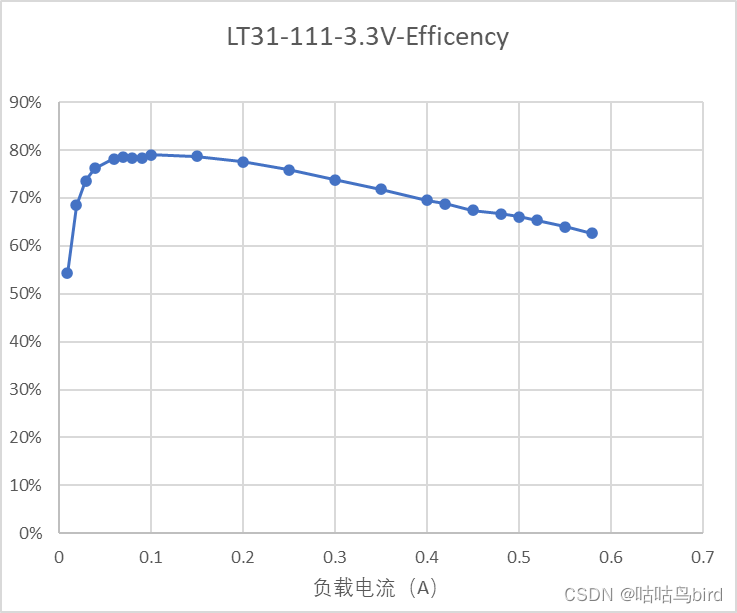

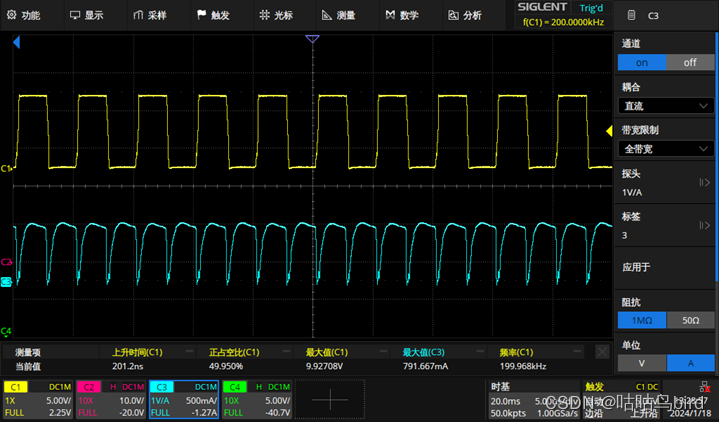

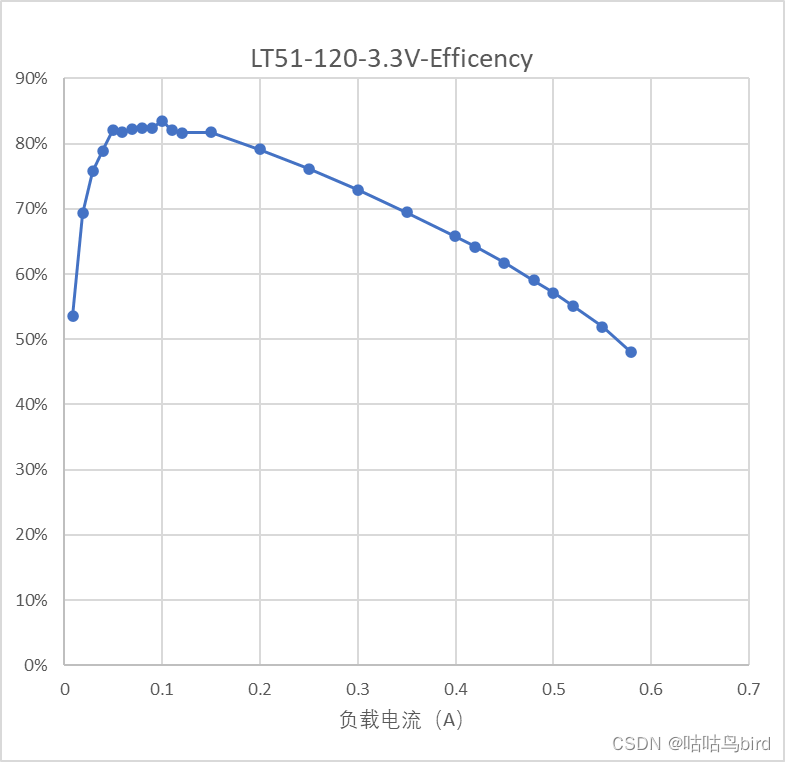

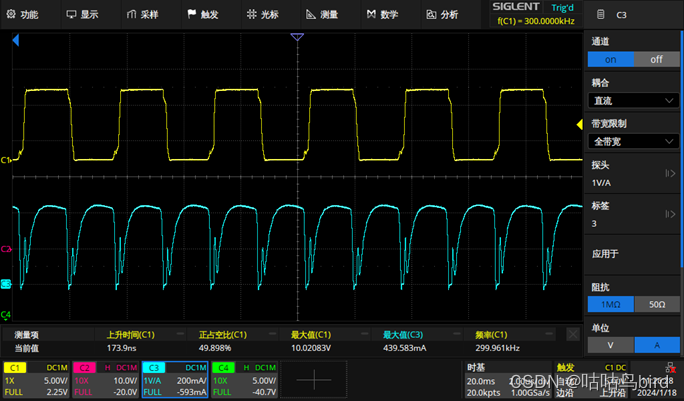

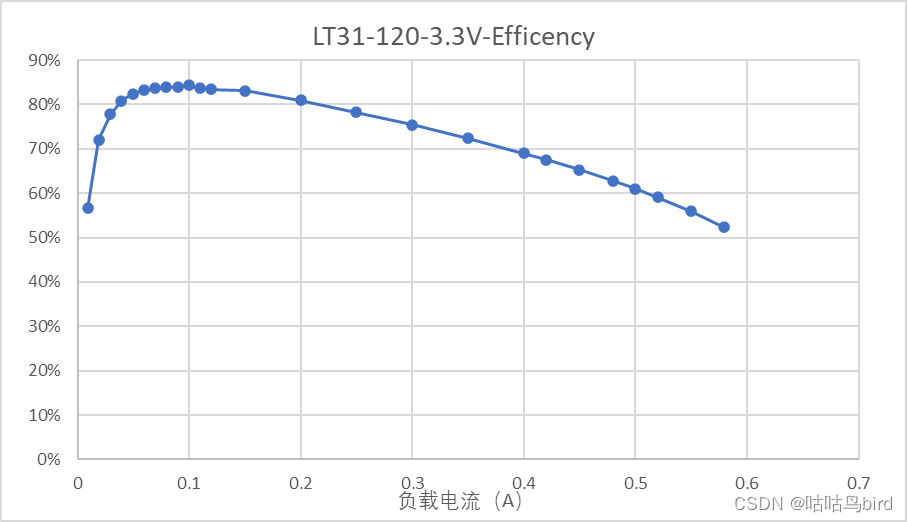

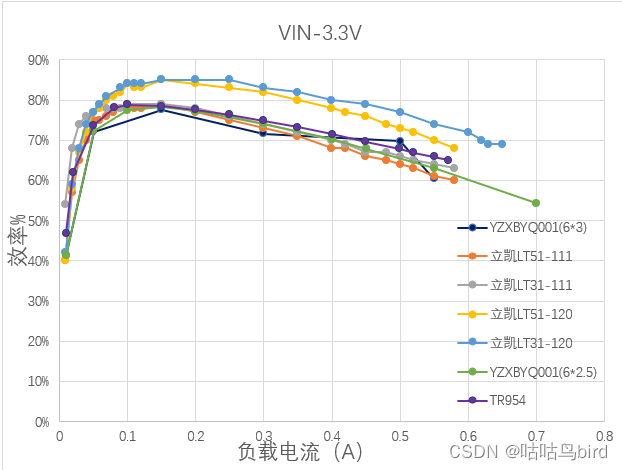

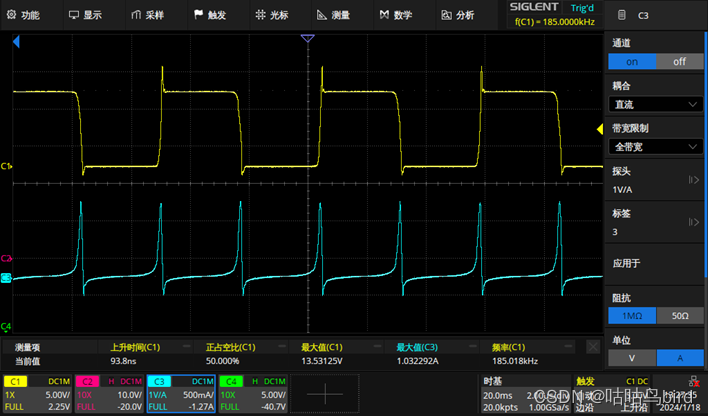

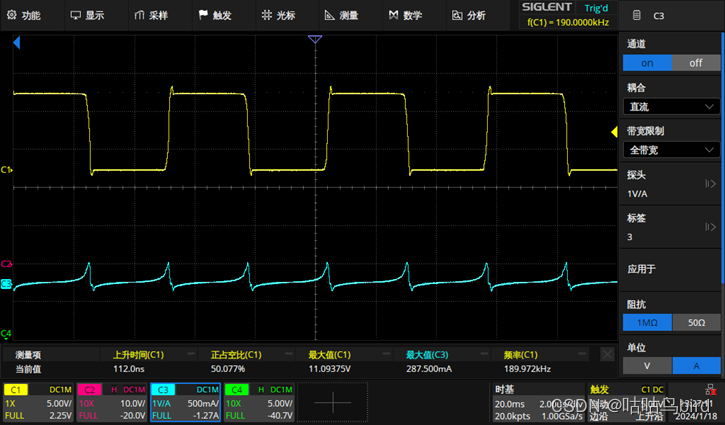

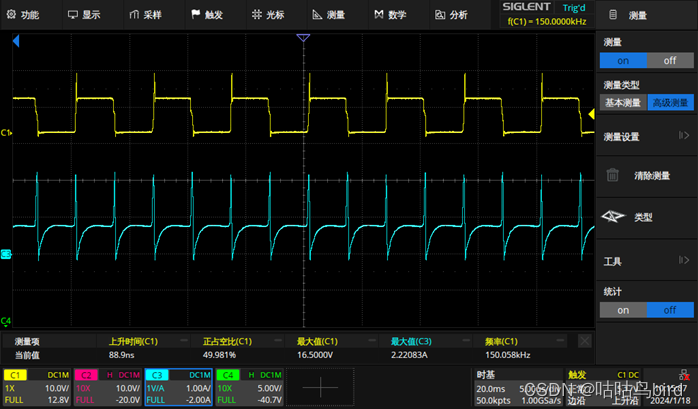

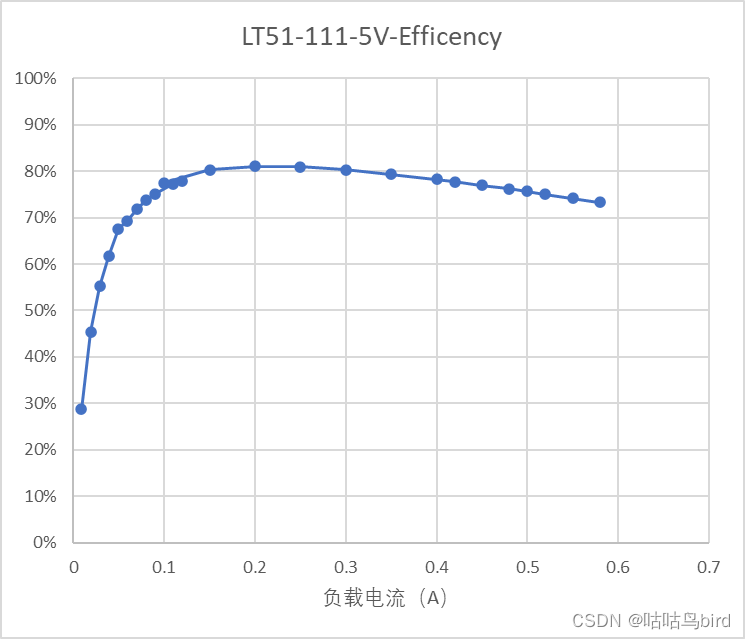

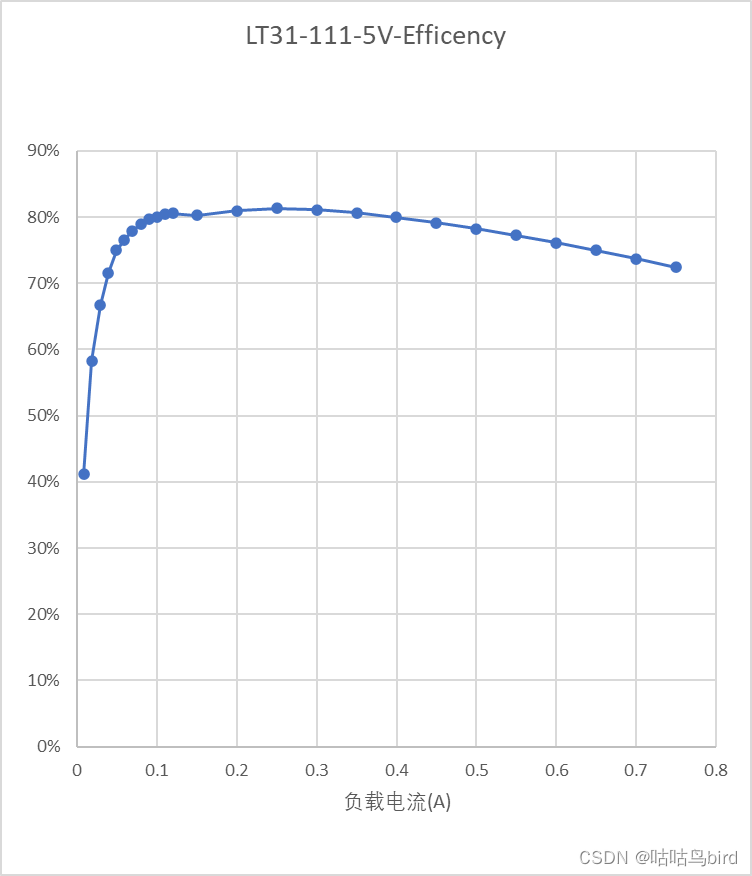

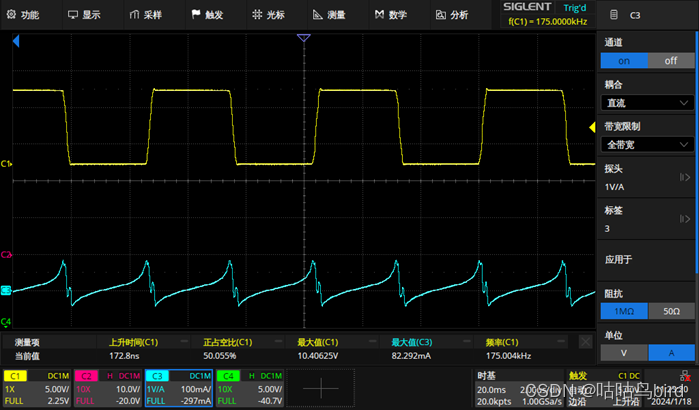

本文详细介绍了IS80X低EMI推挽式电源原边控制器，包括其驱动特性、电压范围、同步控制功能以及各种保护措施。重点展示了过流和短路测试方法，以及与不同变压器的效率和饱和频率测试结果。

摘要生成于 C知道，由 DeepSeek-R1 满血版支持，前往体验 >

IS80X

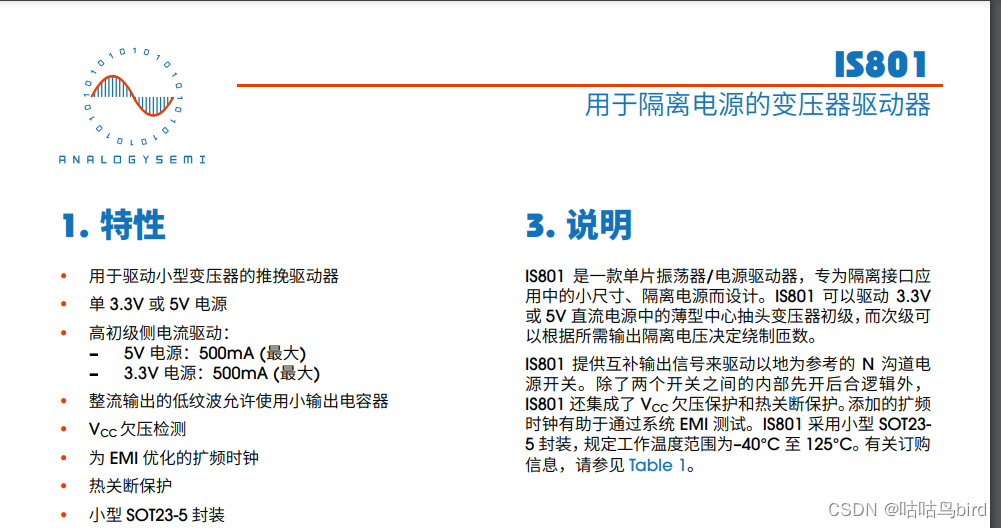

在这里插入图片描述

IS80X 是一款低 EMI 干扰的推挽式电源原边控制器，其专为隔离接口应用中的小尺寸隔离电源而设计。IS802 可以驱动输入电压范围为 2.5V 到 5.5V 的变压器初级，而次级可以通过变压器匝数比输出任何隔离电压。IS802 内部包含两路驱动，分别控制原边绕组的电流流向，交替选择两路驱动从而实现原边推挽控制。IS802 支持外部时钟控制，配合使能管脚，可以实现系统中任意多芯片之间同步控制。为了提高系统应用的可靠性，IS802 支持死区插入保护，软起动保护，欠压保护和过温保护，实际使用中可以有效地应对开机大电流冲击，输出短路，输出过载等问题。此外，IS802 还支持展频功能，可以帮助系统通过 EMI 测试。

IS802 过流短路测试

过流测试

1.Vin5v 过流测试

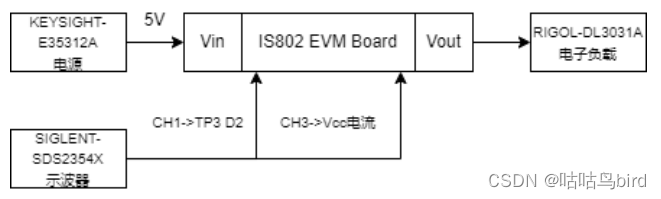

**图 1 过流测试环境
**

（1）电子负载设置恒流模式。
（2）示波器触发捕获设置正常模式，设置上升沿捕获，捕获电平设置为 4V，
通道 1 连接 IC-D2 脚，通道 3 使用电流探头测量 Vcc 电流。
（3）电子负载从 0ma 开始以 10ma 步进。
（4）当步进至 1.25A 时，IS802 开始打嗝过流保护
示波器如图 2 所示。

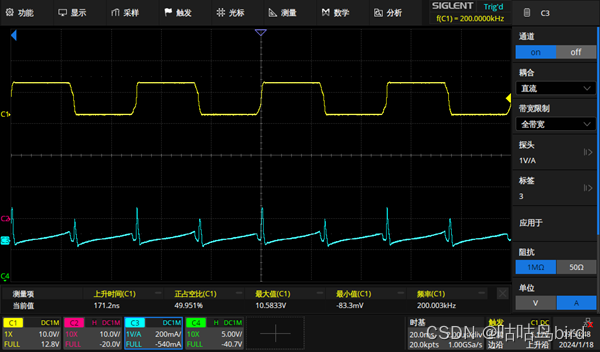

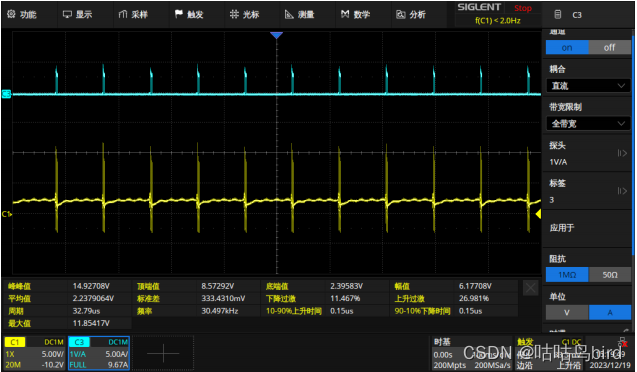

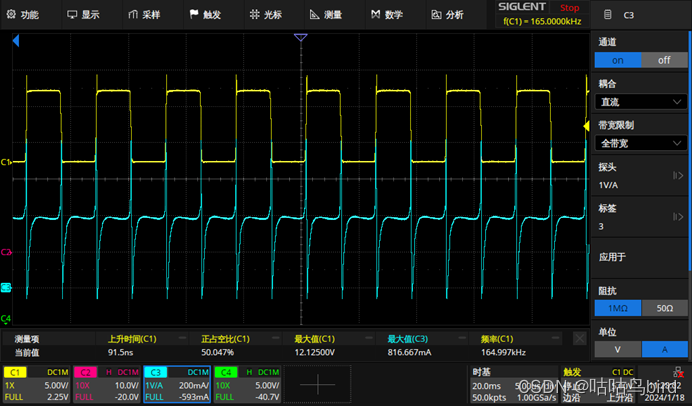

图 2 Vin5v，输出 1.25A，过流 D2 电压波形 Vcc 电流波形

2.Vin3.3v 过流测试**

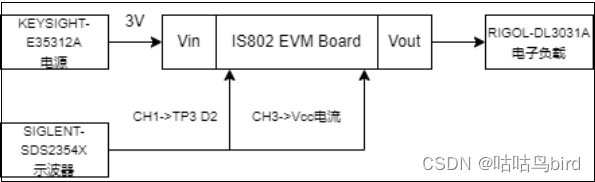

图 3 过流测试环境
（1）电子负载设置恒流模式。
（2）示波器触发捕获设置正常模式，设置上升沿捕获，捕获电平设置为 4V，通道 1 连接 IC-D2 脚，通道 3 使用电流探头测量 Vcc 电流。
（3）电子负载从 0ma 开始以 10ma 步进。
（4）当步进至 1.17A 时，IS802 开始过流保护。

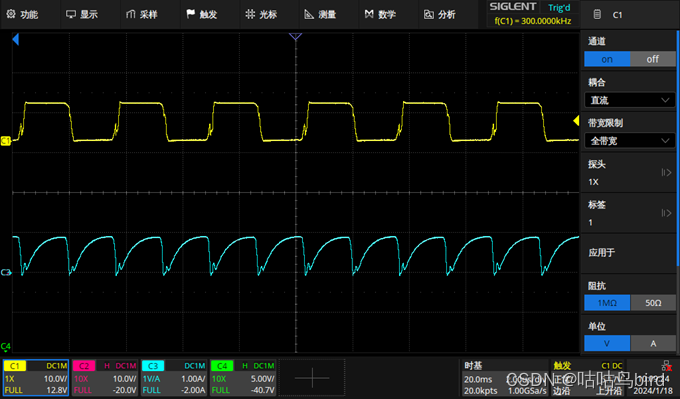

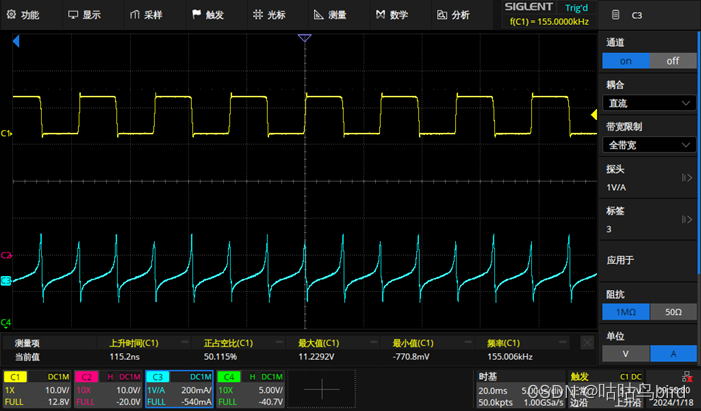

图 4 Vin3.3v，1.17A 过流，D2 电压波形 Vcc 电流波形

短路测试

1.Vin5v 短路测试

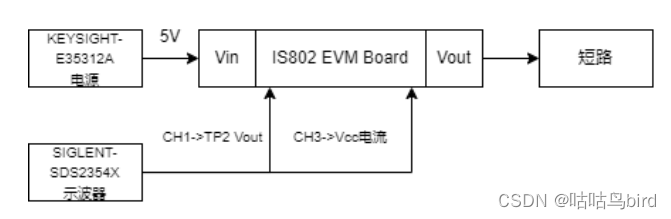

图 5 短路测试环境
（1）将 IS802 EVM Board Vout 端短路。
（2）示波器触发捕获设置正常模式，设置上升沿捕获，捕获电平设置为 4V，通道 1 连接 IS802 EVM Board TP3 D2，通道 3 使用电流探头测量 Vcc 电流。
（3）开启电源
示波器如图 6 所示。

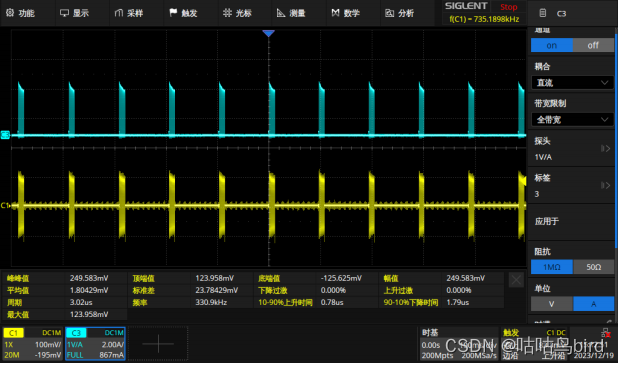

图 6 Vin5V，负载短路，D2 电压波形 Vcc 电流波形
（4）示波器触发捕获设置正常模式，设置上升沿捕获，捕获电平设置为 4V，通道 1 连接 IS802 EVM Board TP2 Vout，通道 3 使用电流探头测量 Vcc 电流。
示波器效果如图 7 所示

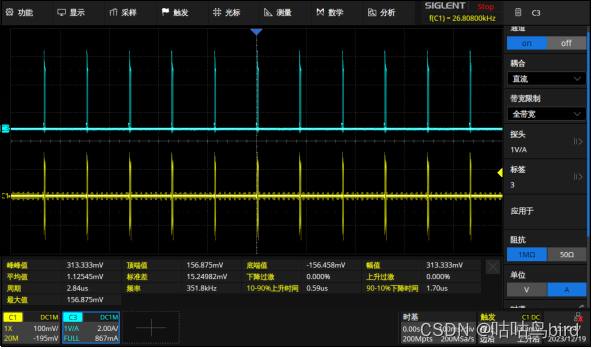

图 7 Vin5v,负载短路，Vout 电压波形，Vcc 电流波形
（5）将 IS802 EVM Board Vout 端开路
示波器效果如图 7 所示。

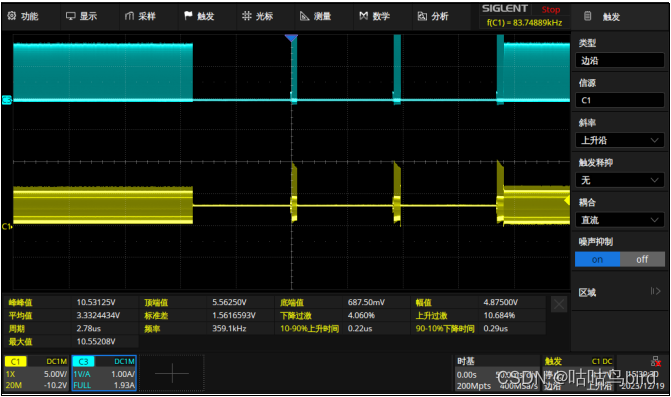

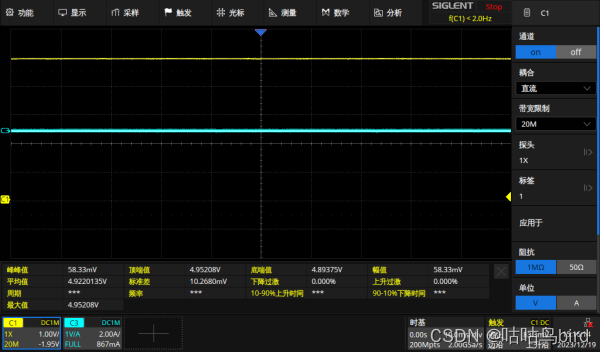

图 8 Vin5V,负载短路后开路，Vout 短路后开路 Vout 电压 Vcc 电流波形

1.Vin3.3v 短路测试

图 9 短路测试环境
（1）将 IS802 EVM Board Vout 端短路。
（2）示波器触发捕获设置正常模式，设置上升沿捕获，捕获电平设置为 4V，通道 1 连接 IS802 EVM Board TP3 D2，通道 3 使用电流探头测量 Vcc 电流。
（3）开启电源
示波器效果如图 10 所示。

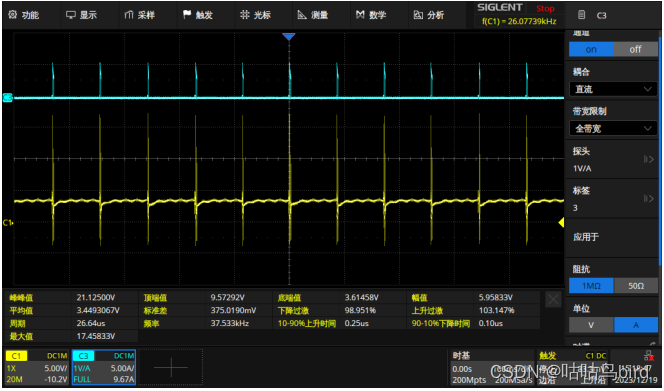

图 10 Vin3.3V,负载短路，D2 电压波形，Vcc 电流波形

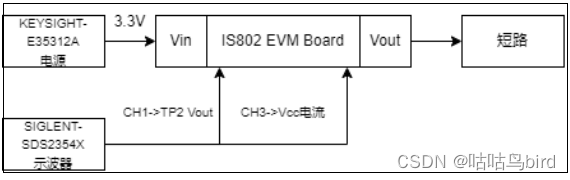

（4）示波器触发捕获设置正常模式，设置上升沿捕获，捕获电平设置为 4V，通道 1 连接 IS802 EVM Board TP2 Vout，通道 3 使用电流探头测量 Vcc 电流。
示波器效果如图 11 所示。
图 11 Vin3.3v，负载短路，Vout 电压波形，Vcc 电流波形
（5）将 IS802 EVM Board Vout 端开路
示波器效果如图 12 所示。

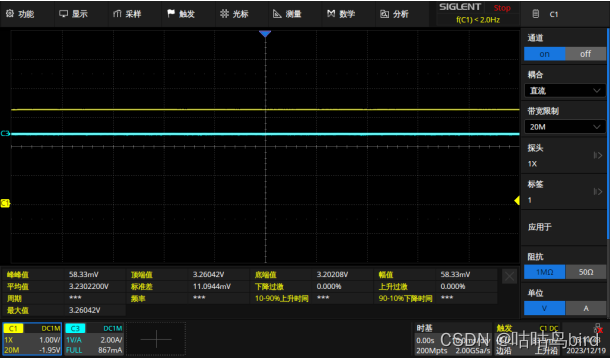

图 12 Vin3.3V,负载短路后开路 Vout 电压波形，Vcc 电流波形
