前言

专升本来了新学校，单片机课程使用MSP430之前有接触过51单片机和stm32，希望通过写博客来记录MSP430相关知识，方便以后查阅。

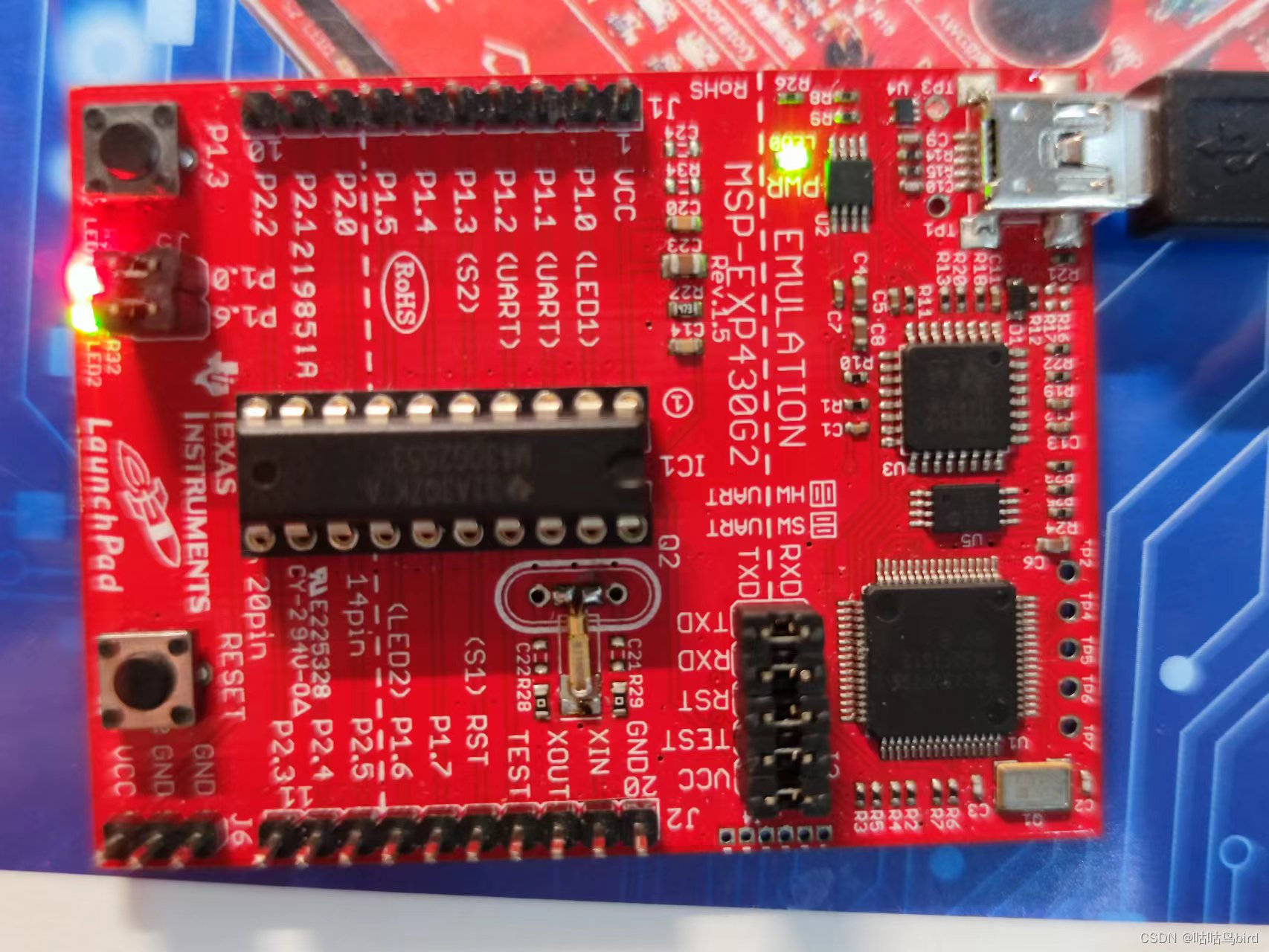

实验平台MSP430G2553launch pad

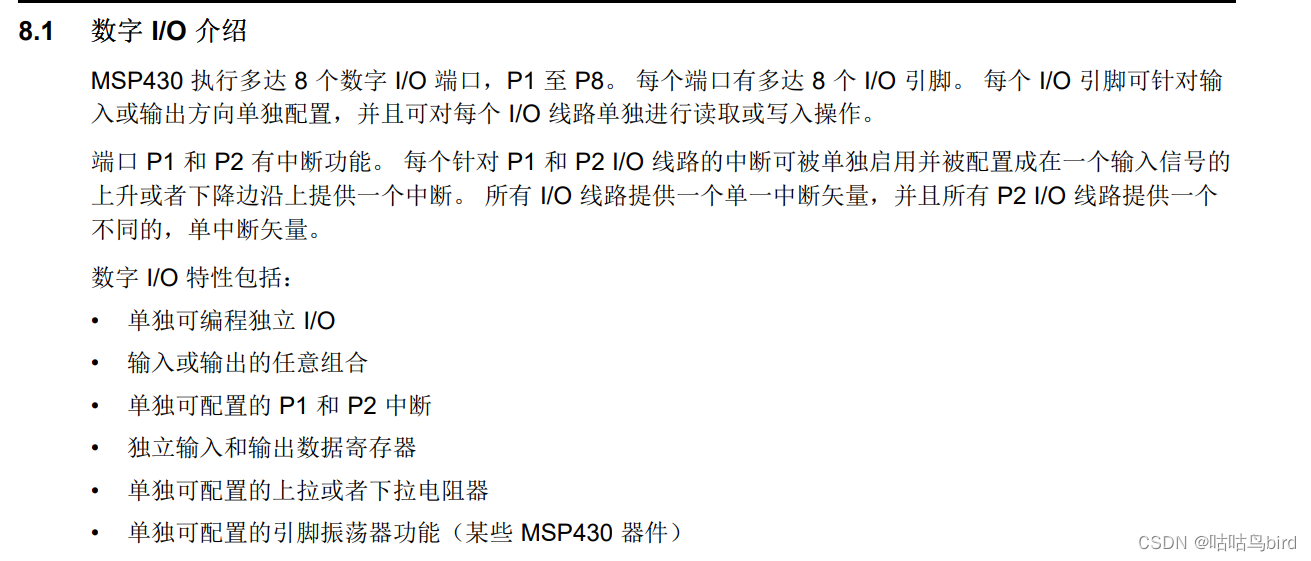

GPIO介绍

IO口是单片机实现各种功能的最终体现，无论是最简单的点灯，还是单片机其他高级操作最终体现在对IO口的控制。

GPIO相关寄存器介绍

MSP430G2553,对IO口操作由以下几种寄存器来控制分别为：
PXIN(PXIN输入寄存器)：PXIN为只读寄存器，通常用于读取IO口上的高低电平。
PXOUT(PXOUT输出寄存器)：PXOUT,通常用于输出IO口上的高低电平，以及在PXREN(上下拉寄存器)启用时，用于软件方式配置上下拉电阻。
PXDIR(方向选择寄存器):PXDIR用于IO口输出输入方向选择，置1为输出模式，置0为输入模式。PXDIR上电默认为置0。
PXREN(上下拉寄存器)：PXREN用于配置是否使能上下拉电阻，可以与PXDIR,PXOUT一同配置的IO口在输入模式的设置。
