一、如何使用arcgis生成栅格（影像）矢量范围

1、利用3D Analyst工具

1.1、

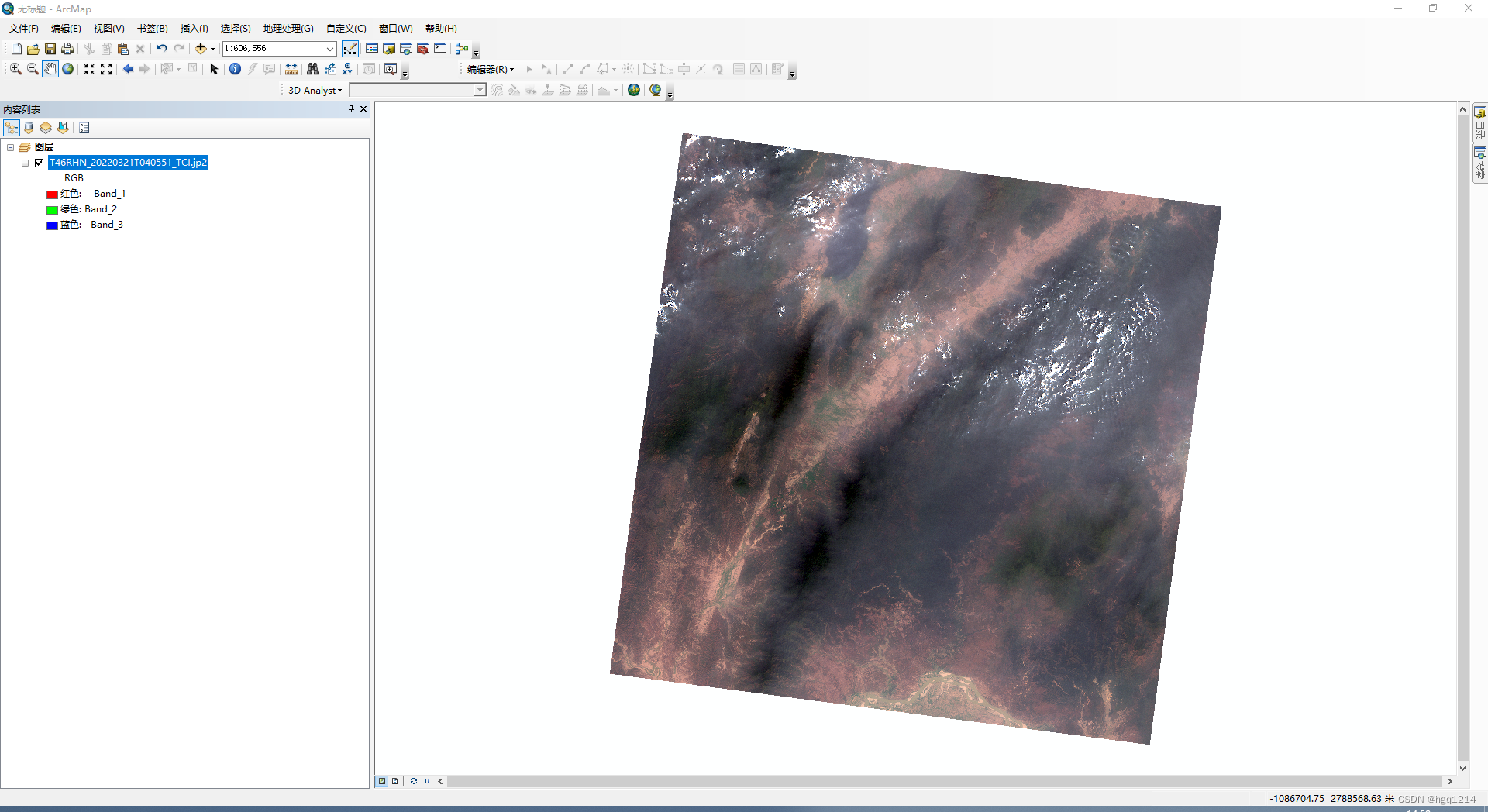

首先加载某个地区的DOM数据，如下图，然后我们要获得这个栅格的矢量范围
在这里插入图片描述

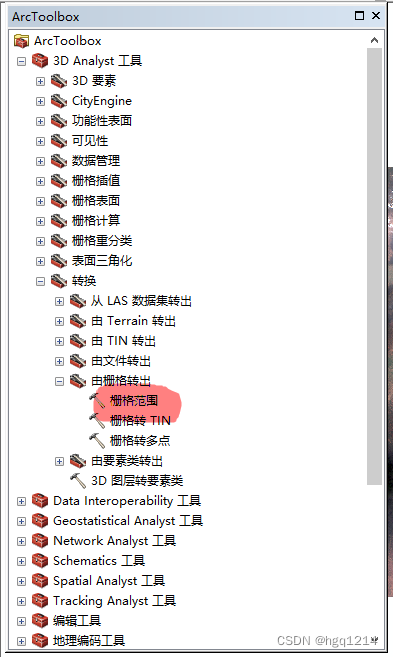

1.2然后点击“3D Analyst工具”—“转换”—“由栅格转出”—“栅格范围”.如下图
在这里插入图片描述

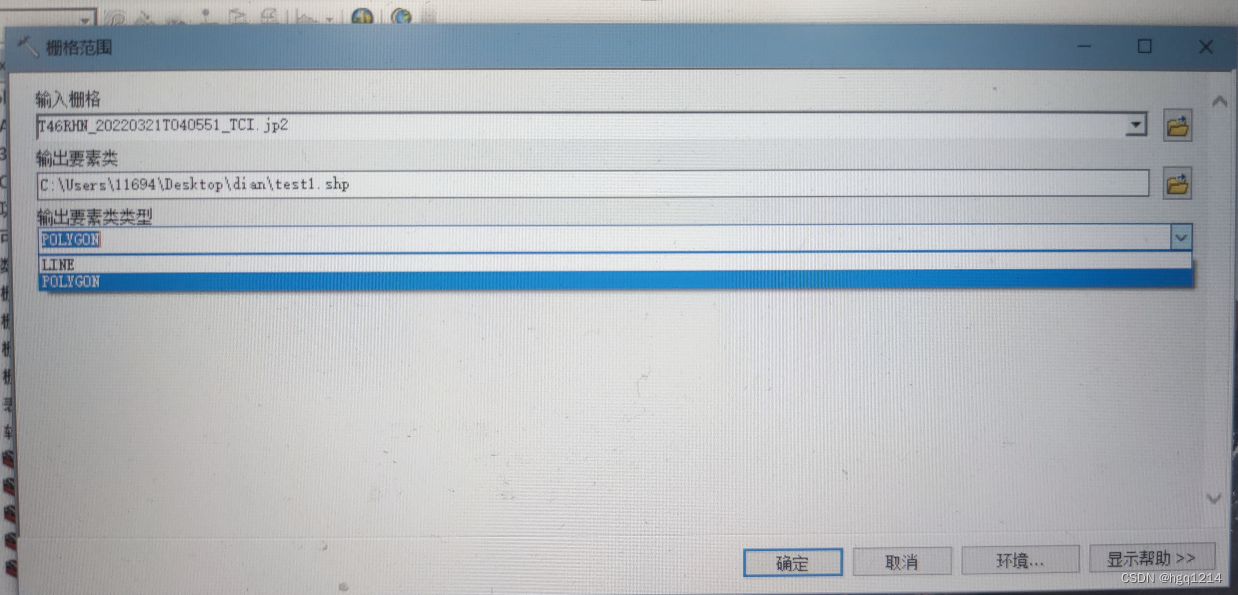

1.3双击栅格范围，如下图所示。在输入栅格中选择要提取的栅格，输出要素类选择输出文件夹及名称，在输出要素类类型中选择类型LINE（线）、POLYGON（面）点击确定就可以
在这里插入图片描述
在这里插入图片描述

##出现问题

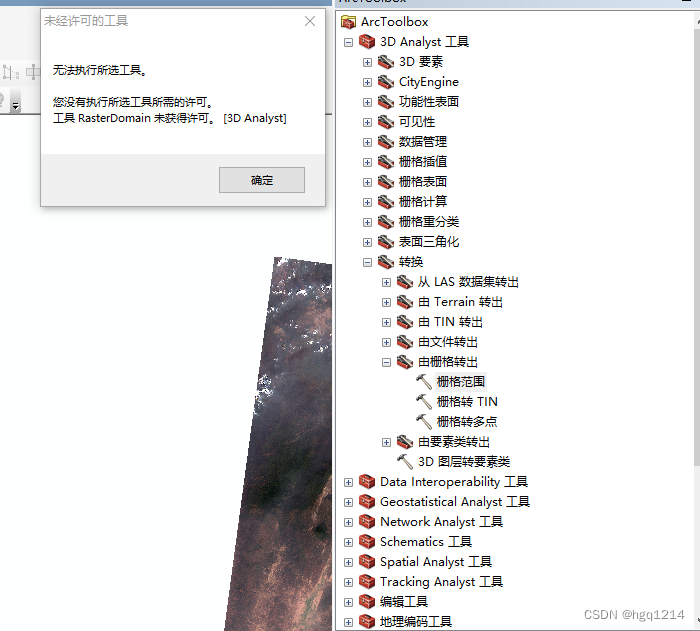

1.如下图，出现问题。
在这里插入图片描述

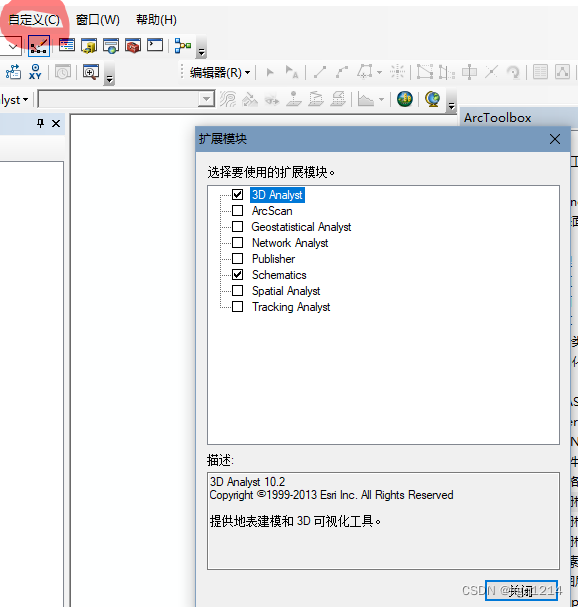

2.解决方法，点击顶部自定义栏，选择扩展模块，勾选3D Analyst和Schematics模块。如下图：
在这里插入图片描述
