西门子1500/1200 PLC中，使用AT指令交换字节顺序与 SCL中使用 .%X 的不同

首先，在博途中是可以继续使用AT指令的。具体做法是：

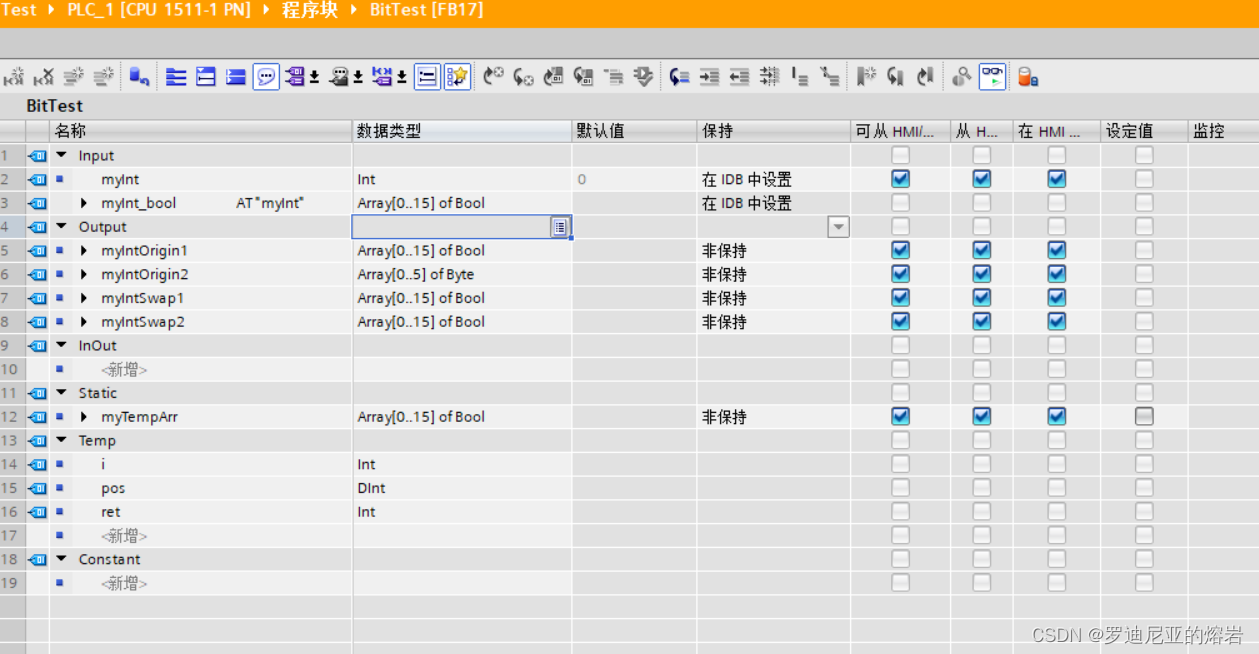

定义一个变量，在保持中设置 “在 IDB 中设置” 本程序中，使用myInt变量， 类型为"Int"作为测试。
然后再下一行定义新变量，类型为“AT ”, 这里是myInt_bool, 数据类型设置为AT后，就可以选择真正的变量类型了，我这里选择array[0…15] of Bool 15个布尔量，正好映射完1个int类型的16个位。

AT指令 的功能就是将变量拆解并映射成想要的类型，比如这里myInt 是16位整数，用AT指令拆成了16位的myInt_bool 数组。

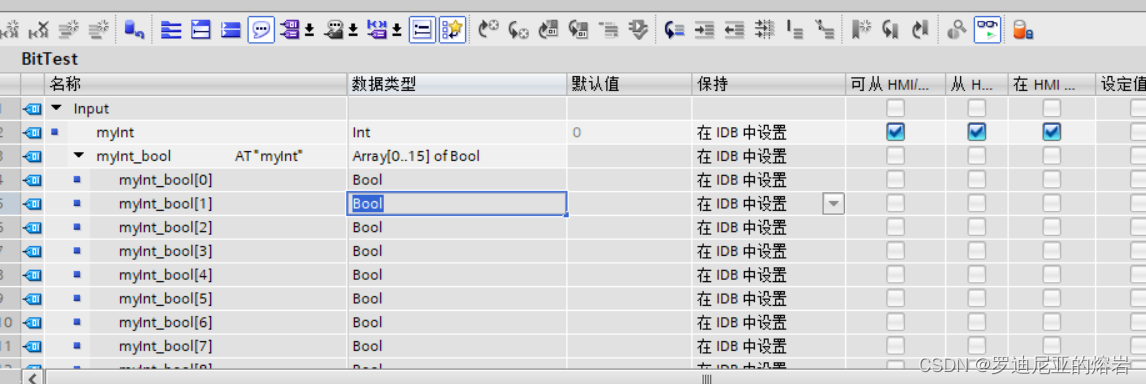

如图所示

用一个交换大小端的程序说明使用AT指令交换字节顺序与 SCL中使用 .%X 的不同

众所周知，西门子为大端存储，存储位置先从高字节开始。如16#01 如果存入MW10中，则1 存入MB11中，MB10中是10.本程序的作用是，用两种方法将MB10与MB11中存储数据交换位置。

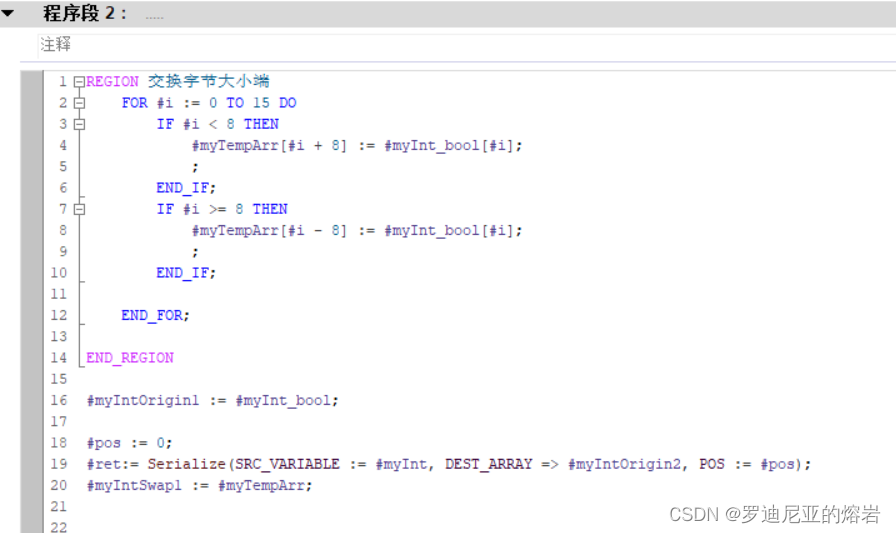

SCL代码如下：

REGION 交换字节大小端
    FOR #i := 0 TO 15 DO
        IF #i < 8 THEN
            #myTempArr[#i + 8] := #myInt_bool[#i];
            ;
        END_IF;
        IF #i >= 8 THEN
            #myTempArr[#i - 8] := #myInt_bool[#i];
            ;
        END_IF;

    END_FOR;

END_REGION

#myIntOrigin1 := #myInt_bool;

#pos := 0;
#ret:= Serialize(SRC_VARIABLE := #myInt, DEST_ARRAY => #myIntOrigin2, POS := #pos);
#myIntSwap1 := #myTempArr;

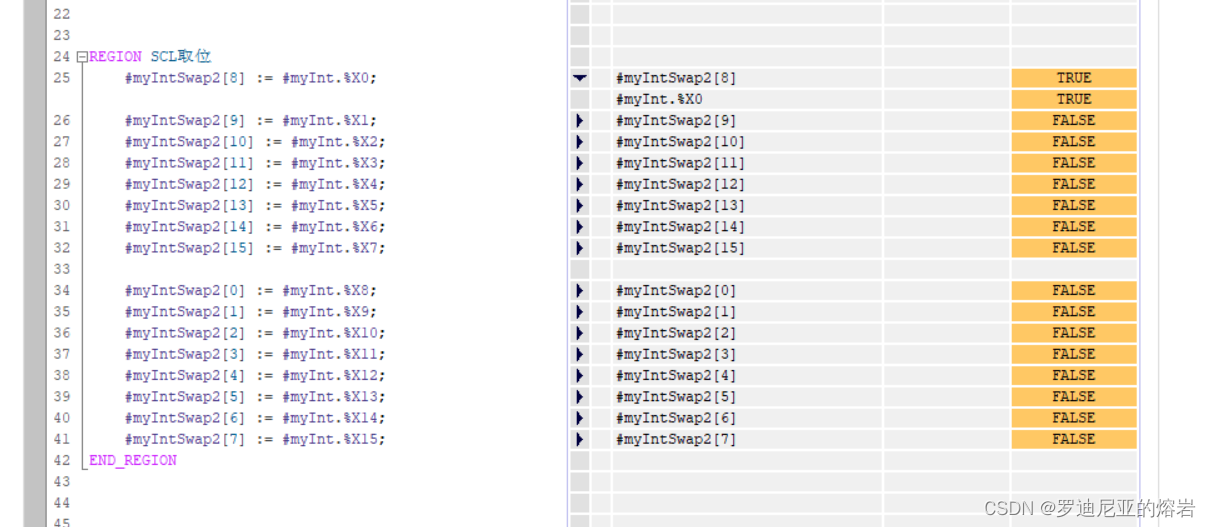

REGION SCL取位
    #myIntSwap2[8] := #myInt.%X0;
    #myIntSwap2[9] := #myInt.%X1;
    #myIntSwap2[10] := #myInt.%X2;
    #myIntSwap2[11] := #myInt.%X3;
    #myIntSwap2[12] := #myInt.%X4;
    #myIntSwap2[13] := #myInt.%X5;
    #myIntSwap2[14] := #myInt.%X6;
    #myIntSwap2[15] := #myInt.%X7;

    #myIntSwap2[0] := #myInt.%X8;
    #myIntSwap2[1] := #myInt.%X9;
    #myIntSwap2[2] := #myInt.%X10;
    #myIntSwap2[3] := #myInt.%X11;
    #myIntSwap2[4] := #myInt.%X12;
    #myIntSwap2[5] := #myInt.%X13;
    #myIntSwap2[6] := #myInt.%X14;
    #myIntSwap2[7] := #myInt.%X15;
END_REGION

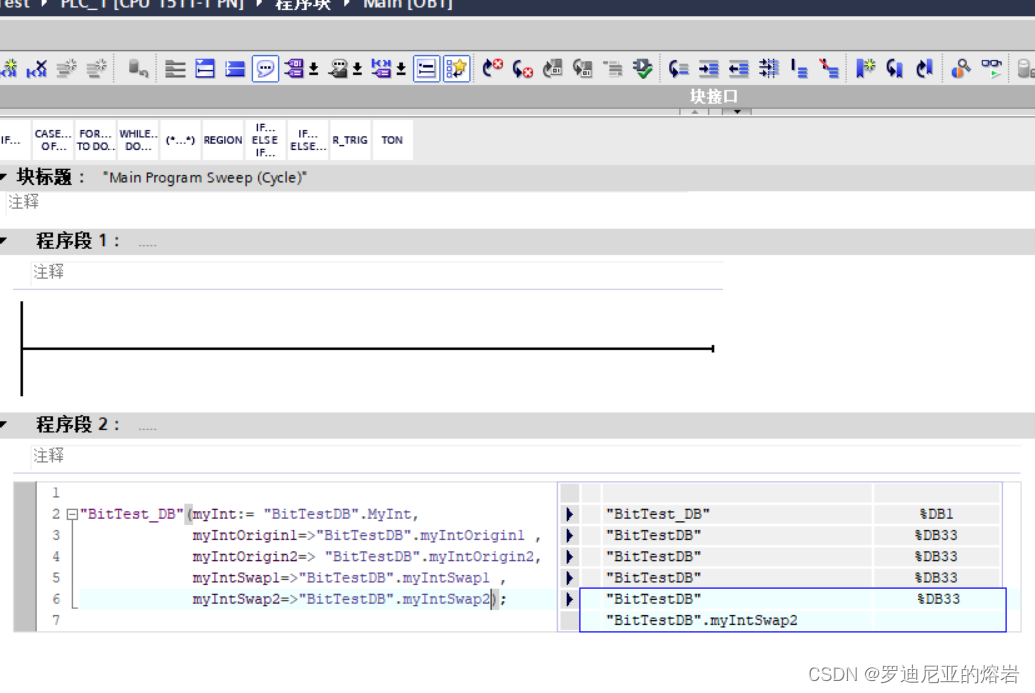

Main：

"BitTest_DB"(myInt:= "BitTestDB".MyInt,
             myIntOrigin1=>"BitTestDB".myIntOrigin1 ,
             myIntOrigin2=> "BitTestDB".myIntOrigin2,
             myIntSwap1=>"BitTestDB".myIntSwap1 ,
             myIntSwap2=>"BitTestDB".myIntSwap2);

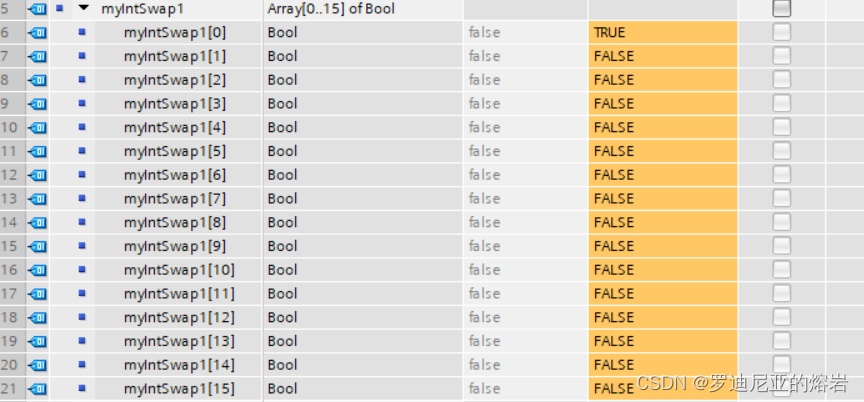

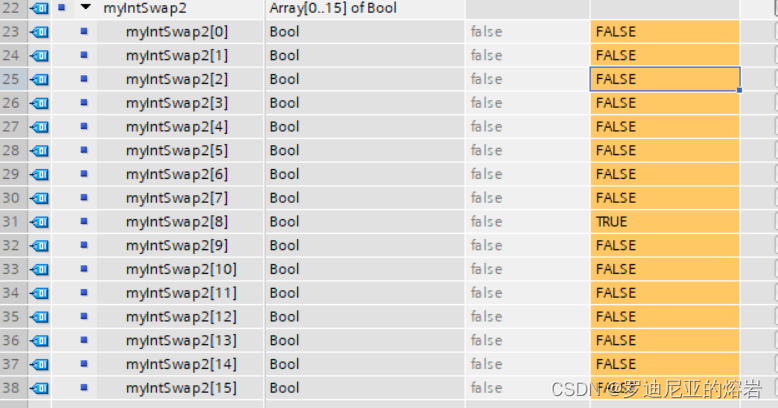

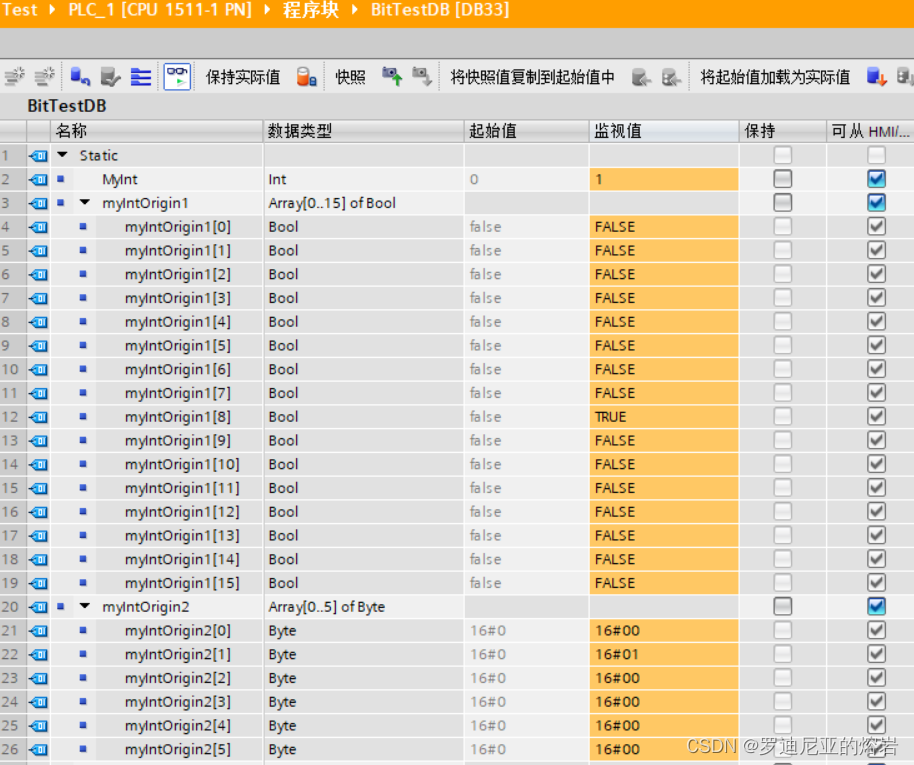

结果：

可以看到，西门子确实为大端存储，用序列化指令serialize也可以证明这一点。AT指令用for循环确实可以交换字节顺序。

但是使用

#myIntSwap2[8] := #myInt.%X0;

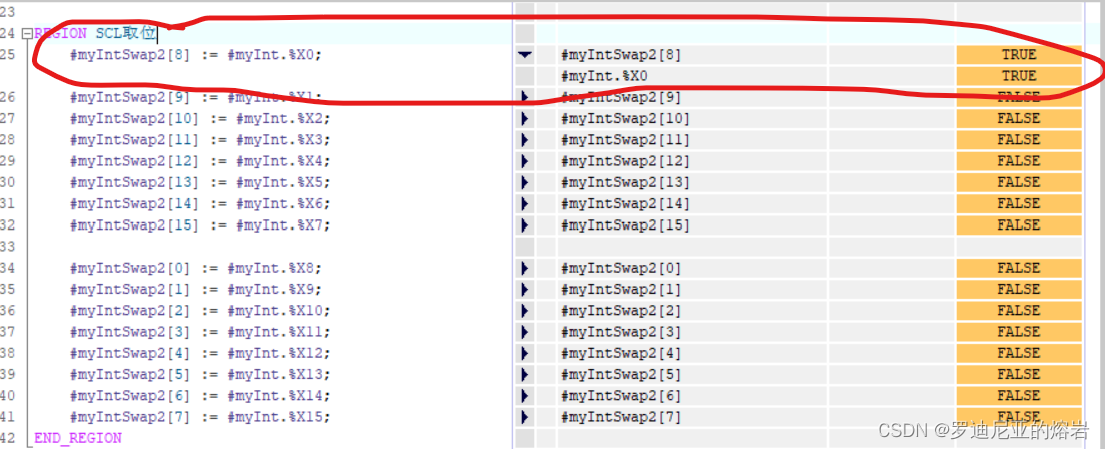

这种方法并不好用。因为SCL语言经过优化，让#myInt.%X0变为了小端存储：

这点要注意！
