candence 17.4 -铜皮操作

本文记录一下 candence 17.4 的铜皮操作

1、复制同一个形状到别的层

shape →select shape or void cavity 选中铜皮，鼠标右键选择 copy to layers 会弹出一个shape copy to layers 框 在弹出的框里选择ETCH→想要复制的层，然后点击下方的 copy，再点击OK，在新的铜皮上右击鼠标选择Assign Net,在右方的Optoions界面→Assign net name：选择所需网络。

2、删除或移动铜皮包围着的挖空部分

注意：此操作是铜皮中心的挖空

shape → manual void/cavity →Delete,利用栅格辅助放大该区域的边缘，点击边缘部分，即可删除

shape → manual void/cavity →Move,利用栅格辅助放大该区域的边缘，点击边缘部分，即可移动

shape → manual void/cavity →Copy,利用栅格辅助放大该区域的边缘，点击边缘部分，即可复制

3、删除铜皮边缘

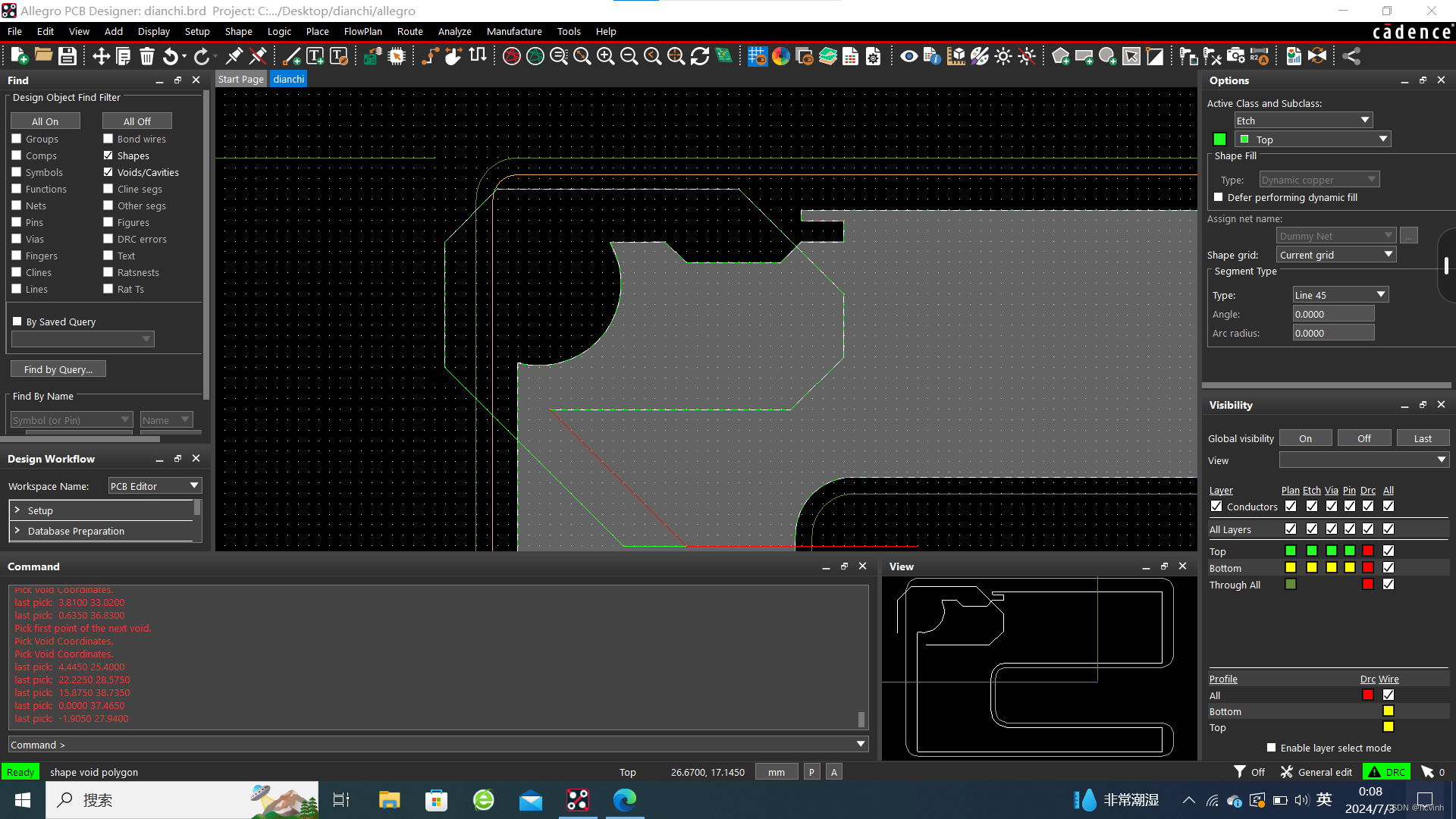

shape → manual void/cavity →Polygon/Rectangular/Circular，选中其中任何一个都可以，然后鼠标左键点击铜皮，此时铜皮会变成灰色高亮，然后在边缘部分画图形即可，如下图：

右击鼠标选择done 结束操作，结果如下：
