1    概    述

在不同页面间，有使用相同的元素（例如有同一幅图）的场景，可以使用共享元素转场动画衔接。

为了突出不同页面间相同元素的关联性，可为它们添加共享元素转场动画。如果相同元素在不同页面间的大小有明显差异，即可达到放大缩小视图的效果。

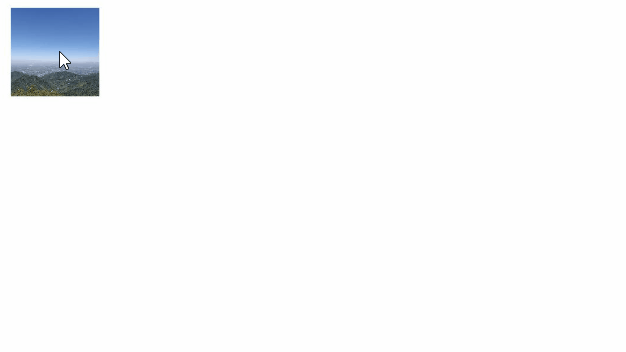

例如：有两个页面，A页面只展示一张图片，当我们在A页面点击图片后，进入B页面，此时B页面中居中放大展示了相同的图片，同时还有一些其他的文字，效果如下：

2 接口介绍

两个页面中id值相同且不为空字符串的组件即为共享元素，在页面转场时可显示共享元素转场动效。

共享元素转场的接口定义如下：

sharedTransition(id: string, options?: sharedTransitionOptions)

两个参数分别介绍如下：

• • id：两个页面共享元素的id；

  • options的结构如下：

{  duration?: number, // 动画播放时长  curve?: Curve | string, // 动画曲线  delay?: number, // 初始延迟时间  motionPath?: { // 运动路径信息    path: string,    form?: number,    to?: number,    rotatable?: boolean  },  zIndex?: number,  type?: SharedTransitionEffectType // static、Exchange}

其中根据sharedTransitionOptions中的type参数，共享元素转场分为Exchange类型的共享元素转场和Static类型的共享元素转场。

Exchange共享元素转场

交换型的共享元素转场，需要两个页面中，存在通过sharedTransition函数配置为相同id的组件，它们称为共享元素。

这种类型的共享元素转场适用于两个页面间相同元素的衔接，会从起始页共享元素的位置、大小过渡到目标页的共享元素的位置、大小。

如果不指定type，默认为Exchange类型的共享元素转场，这也是最常见的共享元素转场的方式。

使用Exchange类型的共享元素转场时，共享元素转场的动画参数由目标页options中的动画参数决定。

Static元素转场

静态型的共享元素转场通常用于页面跳转时，标题逐渐出现或隐藏的场景，只需要在一个页面中有Static的共享元素，不能在两个页面中出现相同id的Static类型的共享元素。

在跳转到该页面（即目标页）时，配置Static类型sharedTransition的组件做透明度从0到该组件设定的透明度的动画，位置保持不变。在该页面（即起始页）消失时，做透明度逐渐变为0的动画，位置保持不变。

共享元素转场的动画参数由该组件sharedTransition属性中的动画参数决定。

页面间转场动画

Demo

结合Exchange共享元素转场与Static元素转场，我们可以实现概述中的效果。代码如下：

PageA（第一个页面）代码如下：​​​​​​​

// src pageimport router from '@ohos.router';@Entry@Componentstruct SharedTransitionSrc {  build() {    Column() {      // 配置Exchange类型的共享元素转场，共享元素id为"sharedImage1"      Image($r('app.media.mountain')).width(50).height(50)        .sharedTransition('sharedImage1', { duration: 1000, curve: Curve.Linear })        .onClick(() => {          // 点击小图时路由跳转至下一页面          router.pushUrl({ url: 'pages/myTest/sharedTransitionDst' });        })    }    .padding(10)    .width("100%")    .alignItems(HorizontalAlign.Start)  }}

PageB（跳转后的页面）代码如下：​​​​​​​

// dest pageimport router from '@ohos.router';@Entry@Componentstruct SharedTransitionDest {  build() {    Column() {      // 配置Static类型的共享元素转场      Text("SharedTransition dest page")        .fontSize(16)        .sharedTransition('text', { duration: 500, curve: Curve.Linear, type: SharedTransitionEffectType.Static })        .margin({ top: 10 })      // 配置Exchange类型的共享元素转场，共享元素id为"sharedImage1"      Image($r('app.media.mountain'))        .width(150)        .height(150)        .sharedTransition('sharedImage1', { duration: 500, curve: Curve.Linear })        .onClick(() => {          // 点击图片时路由返回至上一页面          router.back();        })    }    .width("100%")    .alignItems(HorizontalAlign.Center)  }}

上述示例中，第一个页面（src page)和第二个页面（dest page）都配置了id为"sharedImage1"的共享元素转场，使两个页面能匹配到这一组共享元素。

从第一个页面跳转到第二个页面时，第一个页面为起始页，第二个页面为目标页。配置id为"sharedImage1"的组件按照目标页中500ms的时长进行共享元素转场，达到放大视图的效果，id为"text"的组件按照配置的Static类型sharedTransition参数中的500ms的时长进行共享元素转场，标题逐渐出现。

从第二个页面返回到第一个页面时，第二个页面为起始页，第一个页面为目标页。配置id为"sharedImage1"的组件按照目标页中1000ms的时长进行共享元素转场，缩小为原始视图，id为"text"的组件按照配置的Static类型sharedTransition参数中的500ms的时长进行共享元素转场，标题逐渐隐藏。

示例效果如下：
