Lecture 22

Building Computers from Logic

计算机系统的理解层次

• 不同的层次可以描述计算机系统。

架构层次(Architectural Level)

• 将计算机描述为执行指令的机器。

• 这是理解程序如何执行的最佳层次。

• 提问:架构模型以下的层次是什么?

Engineering Level

工程模型

• 将计算机看作一个复杂的电路(electrical circuit)系统。

电路的运行原理

• 电路中有许多物理连接(physical connections),在机器运行时电流通过(current may flow)这些连接。

二进制表示

• (Presence of a current)有电流表示二进制的1。

• (Absence of a current)无电流表示二进制的0。

Digital Systems

数字系统

• 基于电子电路(electronic circuitry)的系统。

• 二进制数据表示:

• 使用1和0(或“通电”和“断电”)。

比特(bit)

• 每个1或0称为一个比特,或二进制位(binary digit)。

• 计算机以数字数据(digital data)表示形式工作。

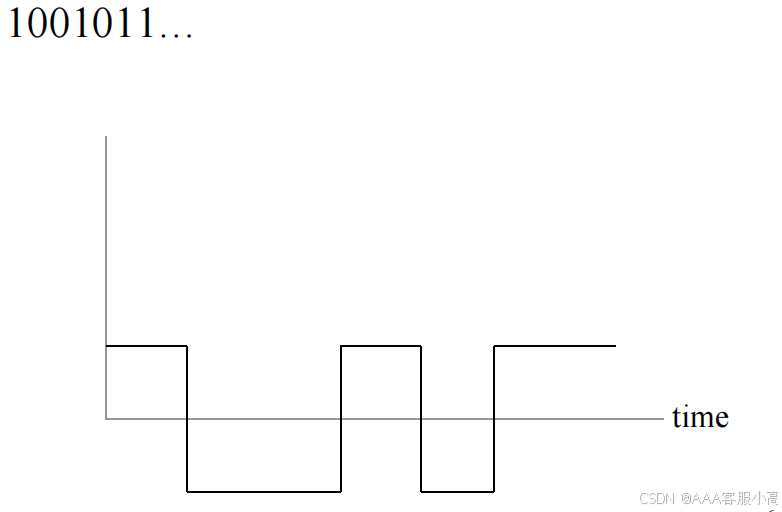

Digital Signal

数字信号示意图

• 示例:信号值为1001011...。

• 图表显示:

• 数字信号在时间上的变化,呈现出明确的高低电平。

Digital Electronic Circuit

数字电子电路

• 这种电路被称为数字电子电路(digital electronic circuit)

• 主要特性:

• 由电流的存在与否(而不是电流量amount of current flowing)来决定二进制值:

有电流表示1。

无电流表示0。

Analog Systems

模拟系统

• 使用连续变化的值表示数据,例如:

• 温度值。

• 压力值(pressure values)

传统模拟记录设备(traditional analog recording devices):

• 湿度记录仪。humidity recorders

• 水银温度计。mercury thermometers

• 压力计。pressure gauges

应用实例

• 标准电话线路传输(transmit)模拟信号。

以下是逐页详细总结:

Boolean Operations and Boolean Gates

布尔运算与布尔门

• 计算机执行的所有操作都可以用基本的布尔函数(basic boolean functions)

(基于位的运算operating on bits)来定义。

• 数字电子电路和它们的组件可以通过实现基本布尔运算的设备(布尔门或逻辑门boolean gates ,logic gates)来构建。

Boolean Gates

AND门的工作原理

• 图示:输入为A和B,输出为Y。

输入(A和B)

• 表示电子输入,可能有电流(flow)(布尔值为1)或没有电流(not flow)(布尔值为0)。

输出(Y)

• 输出是组件的结果,基于布尔逻辑运算的规则。

AND Gate

AND门逻辑规则

条件:只有当输入A和输入B均为1(即电流current flows存在)时,输出Y才为1。

表达式:Y = A and B。

实现:该组件实现了布尔逻辑运算中的“与”(AND)操作。

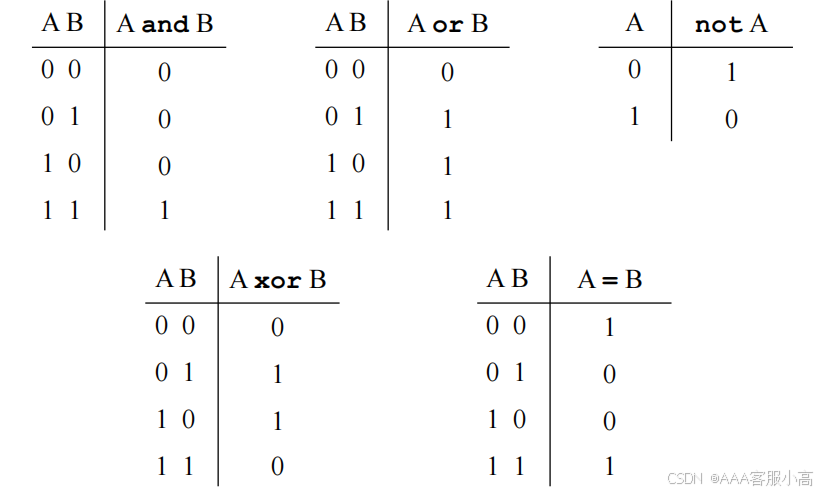

Truth Tables for Basic Logic Operations

Alternative Notations

布尔运算的替代符号

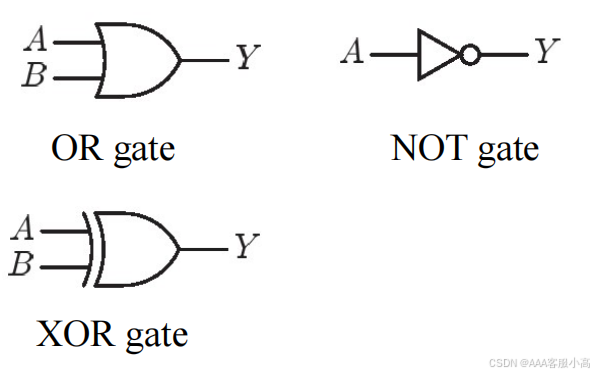

Boolean Gates Representations

其他逻辑门的标准表示法

OR门:只要任一输入为1,输出为1。

NOT门:反转输入信号。

XOR门(异或):只有两个输入不同时,输出为1。

More boolean gates

NAND门(与非门)

• 表达式:Y = not (A and B)。

• 功能:取AND运算的结果后反转。

• 特性:仅当A和B同时为1时,输出为0,其余情况下输出为1。

NOR门(或非门)

• 表达式:Y = not (A or B)。

• 功能:取OR运算的结果后反转。

• 特性:仅当A和B均为0时,输出为1,其余情况下输出为0。

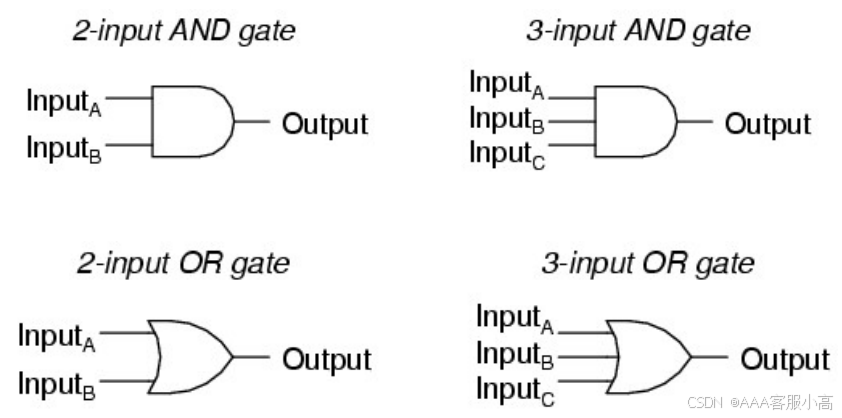

Three-input gates

Boolean Circuits

布尔电路

基本原理:可以将基本布尔门(如AND、OR、NOT等)组合成复杂的布尔电路。

用途:实现更复杂的布尔函数(操作)。

重要结论:任何布尔函数都可以通过组合这些基本布尔门来实现。

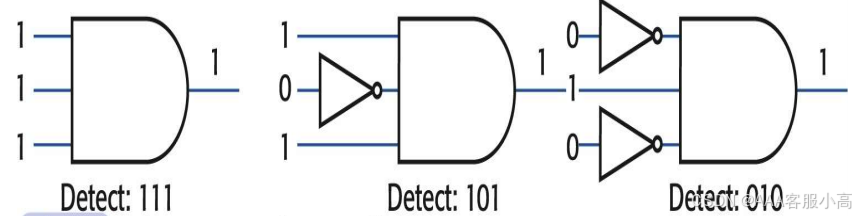

Examples of Circuits

电路示例:使用NOT门将0转换为1以便检测,结合AND门完成模式

检测模式111

• 使用三个输入的AND门,当三个输入均为1时,输出为1。

检测模式101

• 使用一个NOT门和一个AND门,先将中间的0反转为1,再用AND门检测101模式。

检测模式010

• 使用两个NOT门和一个AND门,先将1反转为0,再用AND门检测010模式。

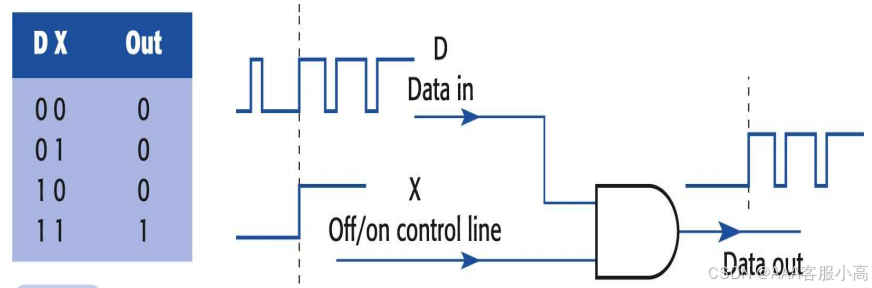

Data Flow Control Circuit - Filter

数据流控制电路

功能:控制数据流动的过滤器。

输入和输出关系

• 输入D为数据流,X为控制信号。

• 当X=1时,允许数据通过;当X=0时,数据被阻断。

真值表

• 当D=1且X=1时,输出为1;其余情况下输出为0。

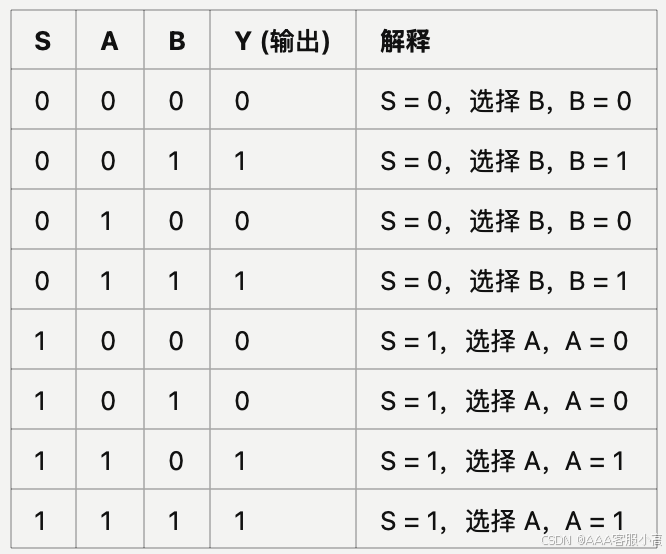

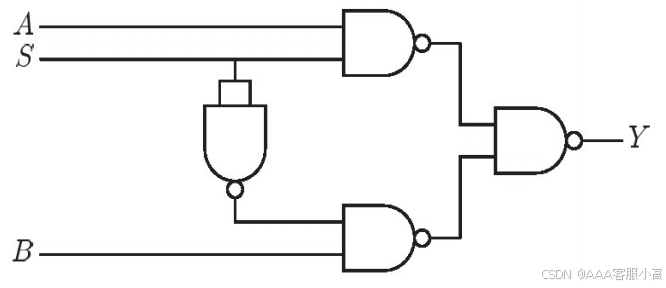

Selector Circuit

选择器电路

功能:根据选择信号S选择输出Y。

1. 当 S = 0 时,输出 Y = B,无论 A 是什么。

2. 当 S = 1 时,输出 Y = A,无论 B 是什么。

实现

• 使用AND门和OR门组合,分别检测S的状态并选择对应的输入信号。
