ARM SOC体系结构阅读笔记 一

ARM汇编语言

1）简单的寄存器操作

ADD         r0，r1，r2；  加法，r0 =r1 + r2；

ADC         r0，r1，r2；  带进位的加法，r0 = r1+r2+C

SUB         r0，r1，r2；   减法，r0 = r1 -r2；

SBC         r0，r1，r2； 带进位的减法，r0 = r1 -r2 +C -1

RSB         r0，r1，r2;      反向减法，r0 = r2 - r1

RSC         r0，r1，r2；  带进位的反向减法，r0 = r2-r1+C-1

AND/ORR/EOR/BIC r0，r1，r2； 按位逻辑操作，and/or/xor/and not

MOV         r0，r2； r0 = r2

MVN         r0，r2； r0 = not r2

CMP/CMN/TST/TEQ        r1，r2；比较/取反比较/位（and）测试/相等（xor）测试

2）立即数操作

ADD        r3，r3，#1;        r3 = r3 + 1

AND        r8，r7，#& ff;        r8 = r7[7:0]

3）寄存器移位操作

ADD        r3，r2，r1，LSL #3；        r3 = r2 + 8 x r1

LSL：逻辑左移0~31位，空出的最低bit用0填充

LSR：逻辑右移0~32位，空出的最高bit用0填充

ASL：算术左移0~31位，空出的最低bit用0填充

ASR：算术右移0~32位，源操作数为正数，空出的最高bit用0填充；负数，用1填充；

ROR：循环右移0~32位，移出的最低有效位依次填入空出的最高有效位

RRX：扩展1位的循环右移，操作数右移1位，第31位用原来标志位C填充，共33bit循环操作；

4）乘法

MUL        r4，r3，r2；        r4 = （r3 x r2）[31:0]

MLA        r4，r3，r2，r1；        r4 = （r3 x r2 + r1）[31:0]

5）寄存器间接寻址

LDR        r0，[r1];        r0 = mem[r1]

STR        r0，[r1];        mem[r1] = r0

6）基址偏移寻址

LDR        r0，[r1，#4];        前变址，r0 = mem[r1 + 4]

LDR        r0，[r1，#4]!;       带自动变址的前变址，r0 = mem[r1 + 4]，r1 = r1 +4

LDR        r0，[r1]，#4;        后变址，r0 = mem[r1]，r1 = r1+ 4

7）多寄存器数据传送

LDMIA        r1，{r0,r2,r5};        r0 = mem[r1]，r2 = mem[r1 + 4]，r5 = mem[r1 + 8]

8）堆栈寻址/块拷贝寻址等

略

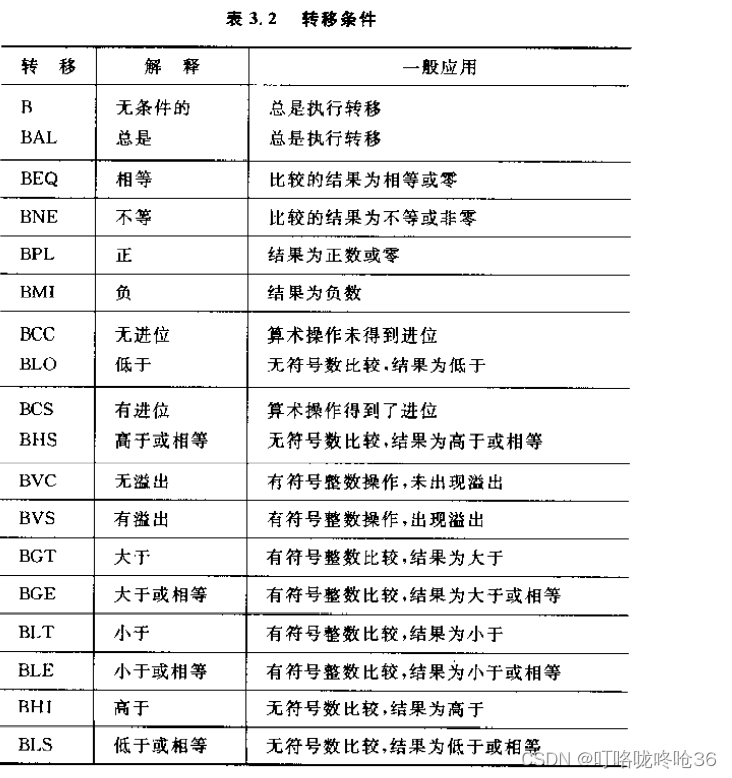

9）转移指令

        B        LABEL

        ......

LABLE         ......

10）条件指令

                        MOV        r0，#0；        计数器初始化

        LOOP        ......

                        ADD         r0，r0，#1；   循环计数器加1

                        CMP        r0，#10；        与循环的限制比较

                        BNE        LOOP;              如果不相等，则返回，否则循环中止；

11）条件执行

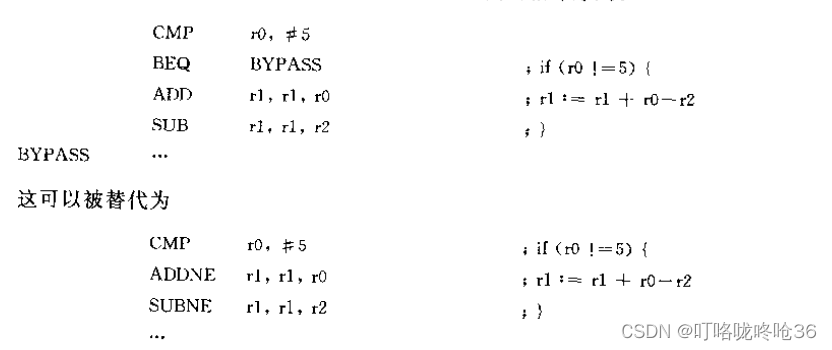

        新的指令比原来的短小而快速。条件执行不仅应用于转移指令， 也应用于所有

ARM指令，注意实际编码时的用法。

12）转移和链接指令

        注意程序或寄存器的保存和恢复；



13）子程序返回指令

        压栈出栈等；
