RK3562 Linux5.10使用IO扩展芯片AW9523B问题处理

1.硬件问题

    对于扩展芯片的P0组外部上拉（P1只能是PushPull模式，寄存器不可配置），软件上默认状态Open-drain开漏模式，去设置寄存器切换高低电平时，会出现驱动操作I2C返回-6的情况，如果硬件去掉外部上拉，软件上在DTS增加aw9523,p0-output-push-pull;配置项，设置为推拉（推挽）模式则I2C通信正常。

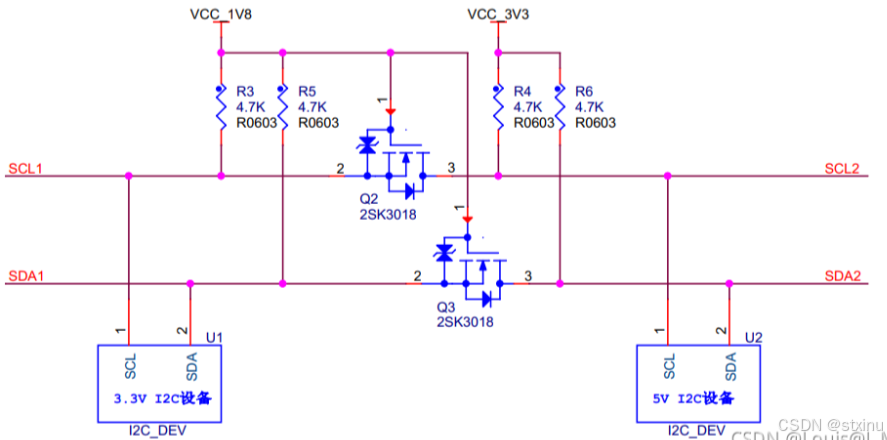

    最终，排查到是电平转换问题，1.8V转3.3V的MOS管S和D极对调了，S要接到电压低一端，相应的原理图要改为如下：



2.驱动问题

    我们使用的AW9523B驱动从下面这链接获取：
