halcon学习实战系列—如何提取牛奶包装盒上的吸管之Contour截取算子crop_contours_xld_region（三）

最新推荐文章于 2024-12-31 17:51:04 发布
原创 最新推荐文章于 2024-12-31 17:51:04 发布 · 831 阅读 · 1 ·
CC 4.0 BY-SA版权
版权声明：本文为博主原创文章，遵循 CC 4.0 BY-SA 版权协议，转载请附上原文出处链接和本声明。
文章标签：

#halcon学习 #局部动态阈值 #滞后阈值 #二阶导求边缘 #笔画宽度分割swt

本文介绍了如何使用Halcon的动态阈值和滞后阈值方法改进Blob预选取区域，以更准确地提取牛奶包装盒上的吸管。通过分析dyn_threshold算子和hysteresis_threshold算子的效果，讨论了两种方法的优缺点，并提出尝试使用笔画宽度分割（SWT）算法进一步提升分割效果。

本着精益求精的态度，觉得牛奶吸管提取算法做的不够完善，对于Contour提取和Contour截取算子crop_contours_xld_region还凑合，但是对于前面的Blob预选取区域不很满意，这节完善它



一、Blob预选取区域之动态阈值方法

dyn_threshold(OrigImage, ThresholdImage : RegionDynThresh : Offset, LightDark : )

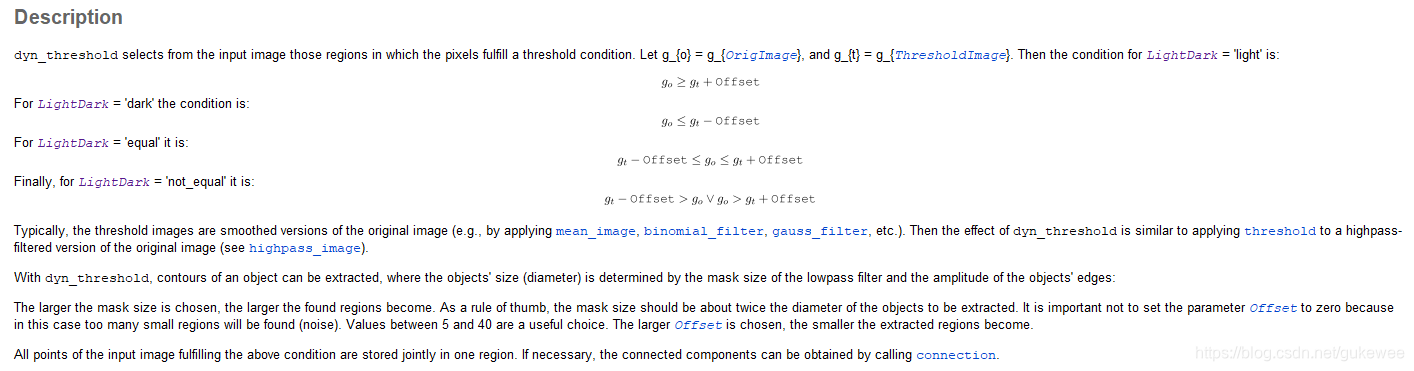

下面简单描述一下局部动态阈值的Description

1、OrigImage最好是小平滑图像，这样可以使RegionDynThresh更圆滑，当然会损失精度

2、ThresholdImage是大平滑的图像，平滑的基元大小一般为分割对象直径的两倍，吸管宽度为22个像素，那么Mask我们选择44左右，这里选择50

3、O
