本文介绍了如何在LVS验证过程中将经常修改的部分与规则分离，以方便管理和加速debug循环。通过使用TVF和SVRF格式，创建独立的配置文件，可以避免直接修改复杂的rule deck。文中以gds cdl声明为例，展示了如何组织配置文件，并提供了应用实例，如在layout extraction和LVS比较时使用不同配置。

前文提要：前文总结lvs的提速技巧，包括如何进行多cpu并行计算，以及将layout netlist抽取与lvs check进行分离，加快debug循环，优化hcell list 等方法。

本文将介绍如何将经常修改的部分与rule进行分离。这样我们可以使用多个不同的配置文件，而使用相同的rule deck。这样的好处不言而喻，一是便于管理，二就是不必搜索修改rule deck，配置文件中仅含有少量我们需要修改的部分。

基础知识

为了便于理解我们所使用的方法。这里先了解一下基础知识。

TVF and SVRF

SVRF：Standard Verification Rule Format

我们的DRC LVS rule就是用这个格式来写的。

TVF， TCL Verification Format，可以理解为SVRF的一个tcl的扩展，便于在写rule file的时候，采用tcl的那些语法。

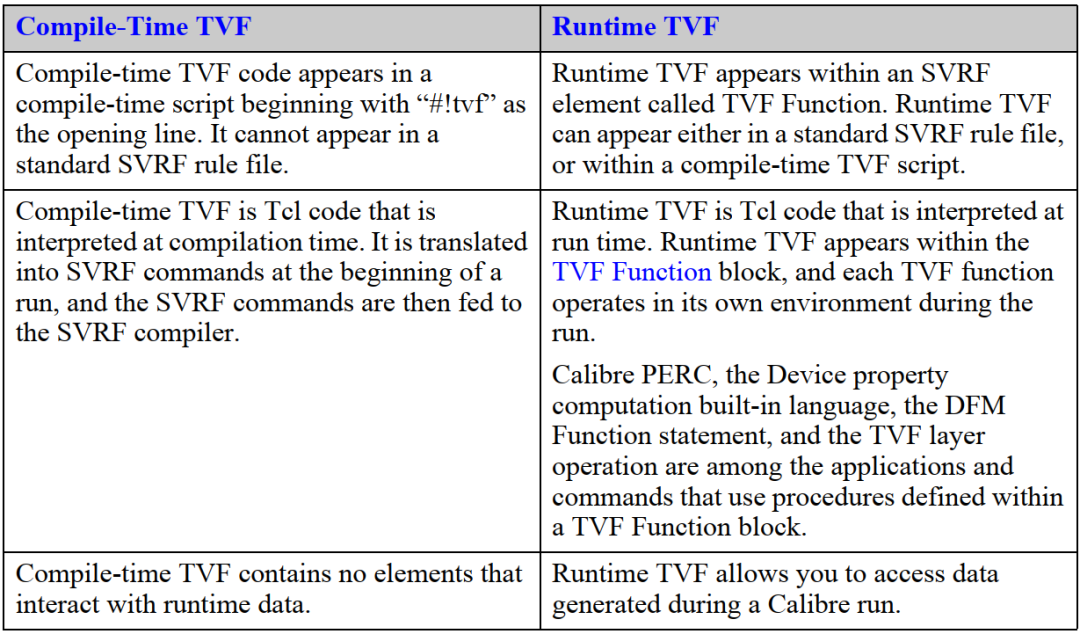

TVF又分为两种， Compile-Time TVF 和 Runtime TVF 两者的比较如下：

如果文件第一行是#! tvf，那么，这就是一个Compile-Time TVF.

里面的语法就是tcl。

例如：

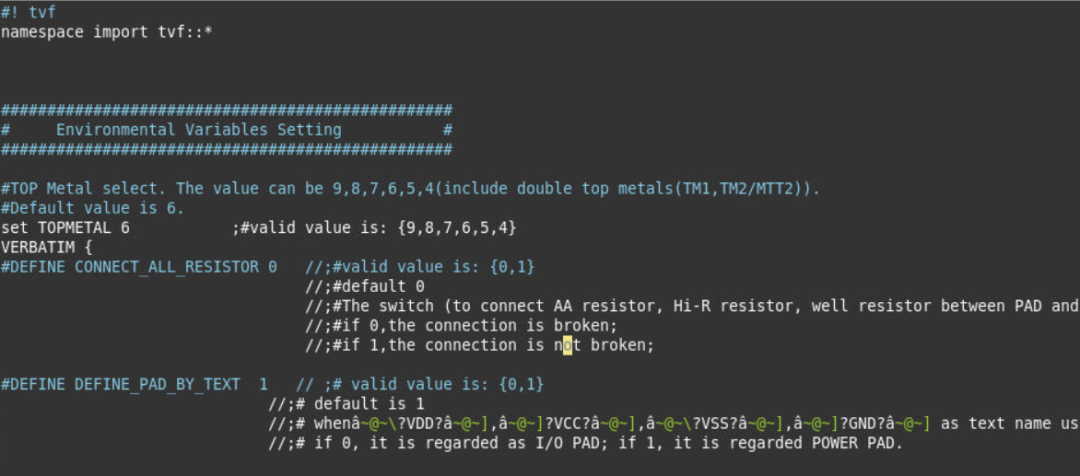

图1

或者：

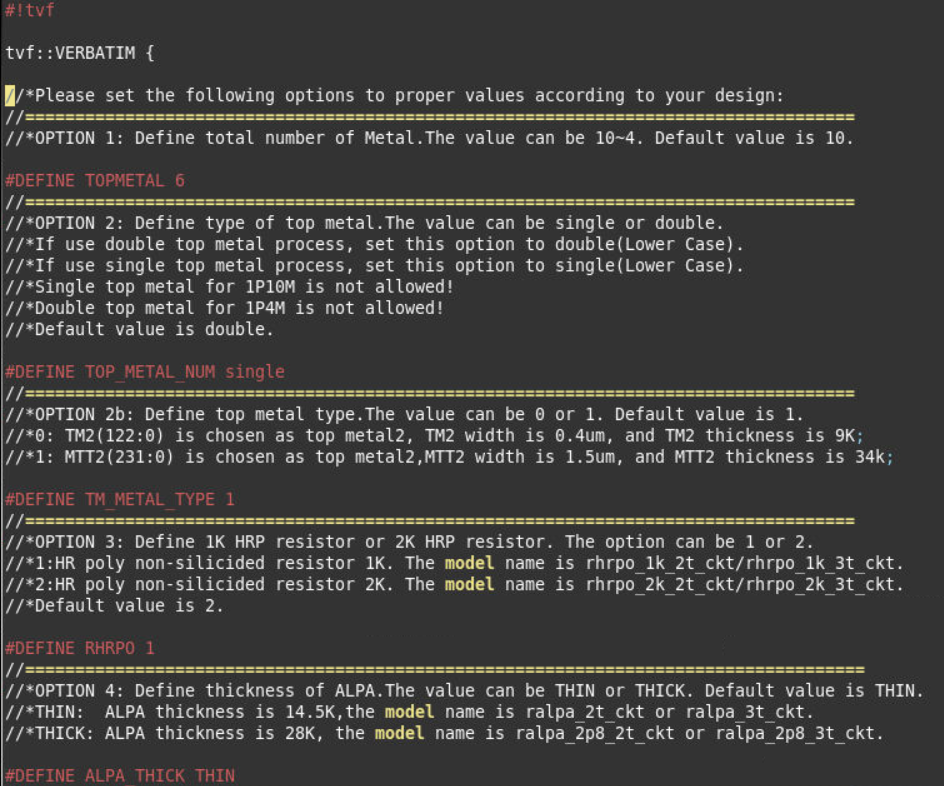

图2

稍等，上面的图2里好像不是tcl, 而是标准的SVRF文件。这里就需要说明一下下面的一个语法：

tvf::VERBATIM

tvf::VERBATIM是一个function，在这个function里面，是可以直接使用SVRF statement的。也就是说，在图2中，其实看到的是SVRF的语法。

如何分离

以我们经常改动的gds cdl声明为例：

LAYOUT PRIMARY "" LAYOUT PATH "" LAYOUT SYSTEM GDSII

SOURCE PATH "" SOURCE PRIMARY "" SOURCE SYSTEM SPICE

我们就可以将他们（不仅限于）放到单独的文件中，作为配置文件。而源文件保持不变。

当然需要我们加上必要的tvf声明，例如

#!tvf
tvf::VERBATIM {

LAYOUT PRIMARY ""
LAYOUT PATH ""
LAYOUT SYSTEM GDSII

SOURCE PATH ""
SOURCE PRIMARY ""
SOURCE SYSTEM SPICE

}
source tvf.lvs.rule

文件最后，别忘了source源文件。由于源文件是tvf，也就是tcl格式，就直接用source。

当然，对于别的一些需要修改的声明，也可以加到配置文件中。

LVS REPORT ""
VERIABLE POWER_NAME "?VDD?"
VERIABLE POWER_NAME "?GND?"
LAYOUT TEXT FILE ""

应用举例

前文提到，将layout extract与lvs进行分离。那么，在layout extract时，我们就需要指定layout为gds文件，而在进行lvs比较的时候，就需要将layout指定为提取出来的spice文件。

这是我们可以写两个配置文件

file1：

#!tvf
tvf::VERBATIM{
LAYOUT PRIMARY "path/to/gds"
LAYOUT PATH ""
LAYOUT SYSTEM GDSII
//...
}}

file2:

#!tvf
tvf::VERBATIM{
LAYOUT PRIMARY "path/to/spice"
LAYOUT PATH ""
LAYOUT SYSTEM SPICE
//...
}}

在进行layout extraction的时候，执行：

calibre -spice layout.sp file1

进行lvs的时候，则执行：

calibre -turbo -turbo_all -hier -lvs file2

对了，最好提供一个优化的hcell list。
